Náhradní řídicí vložka - s vnějším nastavením a řízením - 16-200kPa; 37-575l/h

Detailní popis produktu

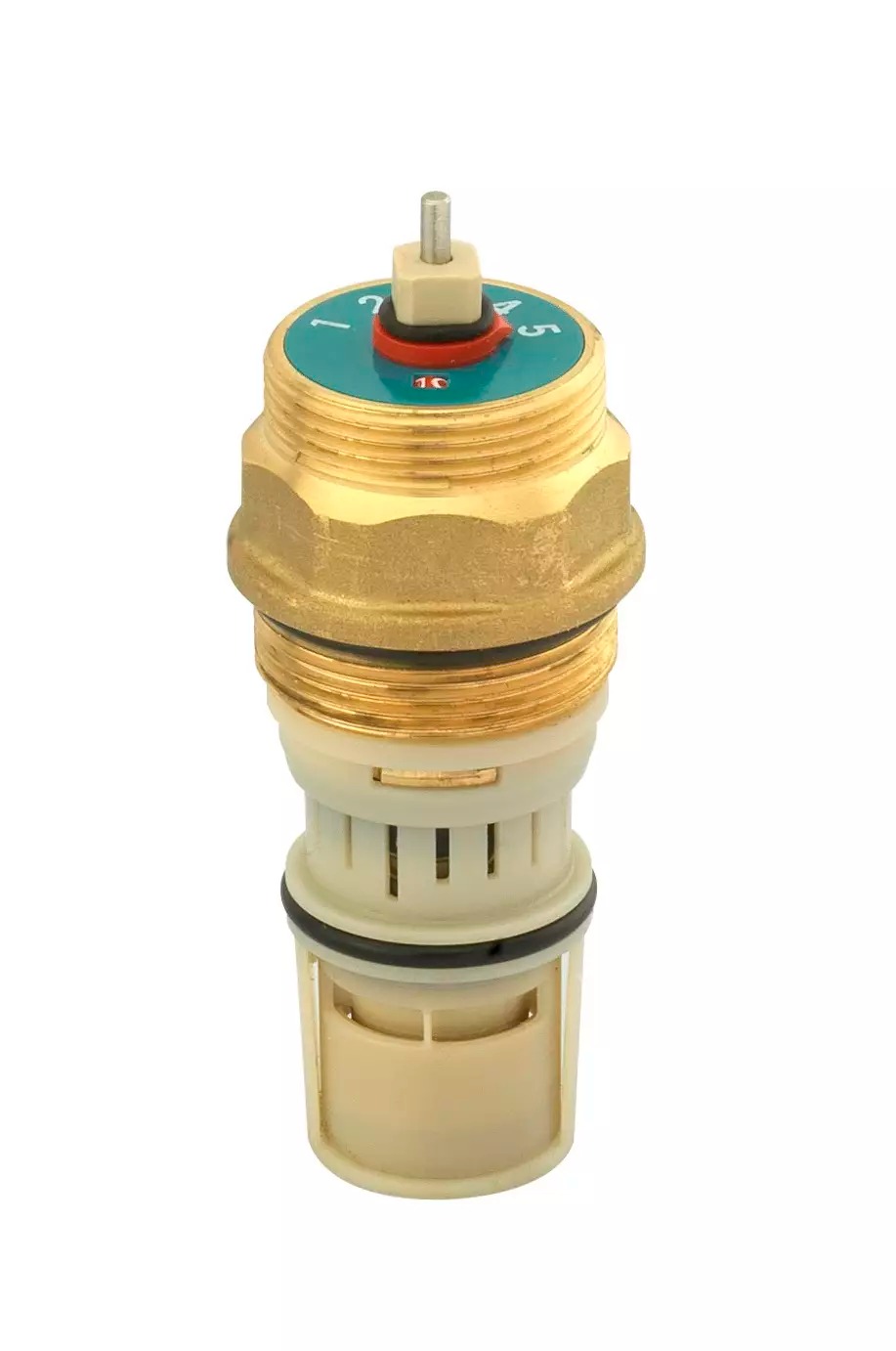

Náhradní řídicí vložky jsou základními komponentami v dynamických vyvažovacích systémech pro komerční a průmyslová budování. Jsou typicky instalovány do centrálních topných systémů, větracích jednotek a velkých potrubních aplikací, kde je vyžadováno přesné řízení průtoku. Instalatéři pracující na těchto systémech často potřebují upravovat průtoky v reakci na měnící se zátěžové podmínky, přičemž zároveň udržují účinnost systému. Tyto vložky umožňují vnější nastavení bez nutnosti odstranění celého těla ventilu, což zefektivňuje údržbu a komise.

Při integraci do těla ventilu reguluje vložka průtok vody nebo jiných kapalin změnou velikosti vnitřního otvoru. Tím zajišťuje konzistentní průtoky při různých provozních podmínkách, což je klíčové pro udržení vyváženosti systému a energetické účinnosti. Vložka se často používá spolu s vyvažovacími ventily a může být řízena ručně nebo prostřednictvím vnějších pohonů v závislosti na požadavcích systému.

Technické parametry

Materiál	Mosaz CW602N
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 6
Kód	590123
Značka	IVAR

Rozsah provozních teplot od -20°C do +120°C zajišťuje vhodnost vložky pro aplikace s chladnou i horkou vodou. Označení PN 6 znamená, že vložka může zvládat jmenovité tlaky až do 6 bar, což je typické pro nízkotlaké topné a potrubní systémy. Materiál, mosaz CW602N, je bezolověná měďová slitina s dobrým odolností proti korozi a mechanickou pevností, což z ní dělá ideální volbu pro dlouhodobé použití v systémech s kapalinami.

Instalace a připojení

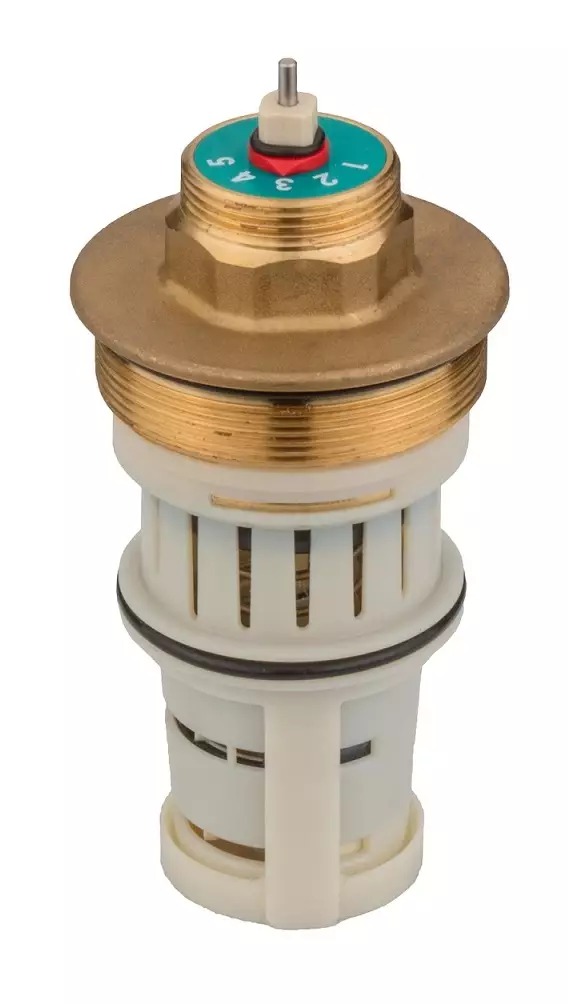

Vložka je navržena tak, aby se vešla do kompatibilních těl ventilů, jako jsou IVAR.PICV 00 a 05 pro variantu PICC 03 a IVAR.PICV 100 a 105 pro variantu PICC 13. Během instalace zajistěte, že je vložka plně sedící a zarovnaná s tělem ventilu, aby se zabránilo úniku nebo nesprávnému uspořádání. Před utažením zkontrolujte, zda jsou těsnící plochy čisté a bez nečistot. Běžné chyby při instalaci zahrnují nesprávnou orientaci nebo použití příliš velké síly při vkládání, což může poškodit vnitřní komponenty. Vždy ověřte správnou kompatibilitu modelu s tělem ventilu před instalací.

Kompatibilita a příslušenství

Tato vložka je specificky navržena k použití s dynamickými vyvažovacími ventily řady IVAR.PICV. Pro dálkové ovládání může být kombinována s elektrotermickou hlavou IVAR.TE 3003 nebo s axiálním elektropohonem IVAR.RV 03. Tyto příslušenství umožňují automatizované řízení průtoku, což je zvláště užitečné v rozsáhlých systémech, kde ruční úpravy nejsou praktické. Při objednávání zkontrolujte, zda byly vybrány správné těla ventilů a metoda řízení, aby odpovídaly požadavkům systému.

Technický pozadí pro projektanty

Pracovní princip vložky je založen na proměnlivém otvoru, který omezuje nebo umožňuje průtok kapaliny v závislosti na poloze nastavovacího mechanismu. Tělo z mosazi CW602N zajišťuje odolnost a odolnost proti korozi, zatímco plastové komponenty poskytují izolaci a snižují opotřebení. Vložka se integruje do systému vložením do těla ventilu a spoluprací s mechanismem pohonu ventilu. Faktory, jako je viskozita kapaliny, tlakové kolísání systému a teplotní změny, mohou ovlivnit výkon a trvanlivost vložky. Správné návrhování systému by mělo zahrnovat tyto proměnné, aby byla zajištěna optimální funkce.

Údržba a provoz

Pravidelná údržba obvykle zahrnuje kontrolu vložky na známky opotřebení, koroze nebo zablokování. Vnější nastavovací mechanismus by měl být kontrolován na hladký provoz a správné nastavení. Pokud systém zažije neočekávané poklesy tlaku nebo nepravidelnosti průtoku, měla by být vložka odstraněna a prohlédnuta na vnitřní poškození. Nejsou poskytovány konkrétní intervaly údržby, ale pravidelné vizuální kontroly jsou doporučovány jako součást standardní údržby systému.

Nejčastější otázky

Může být vložka použita s jinými modely ventilů než IVAR.PICV?
Ne, je specificky navržena k použití s modely IVAR.PICV 00, 05, 100 a 105. Použití s jinými ventily může vést k nesprávnému sednutí nebo problémům s výkonem.

Je možné manuálně nastavit průtok?
Ano, vložka umožňuje manuální nastavení průtoku prostřednictvím vnějšího řídicího mechanismu. Může být také připojena k elektrotermické hlavě nebo elektrickému pohonu pro automatizované řízení.

Jaká je maximální provozní teplota vložky?
Vložka je schopna pracovat až do +120°C, což z ní dělá vhodnou volbu pro aplikace s horkou vodou a topnými systémy v tomto rozsahu teplot.

Může být vložka vyměněna bez odstranění celého ventilu?
Ano, jednou z klíčových vlastností této vložky je, že může být odstraněna a vyměněna bez demontáže celého těla ventilu, což zmenšuje časovou náročnost údržby.

Dokumenty ke stažení

• CSTL_IVAR.PICC 03, 13 (PDF)
• SKTL_IVAR.PICC 03, 13 czver (PDF)
