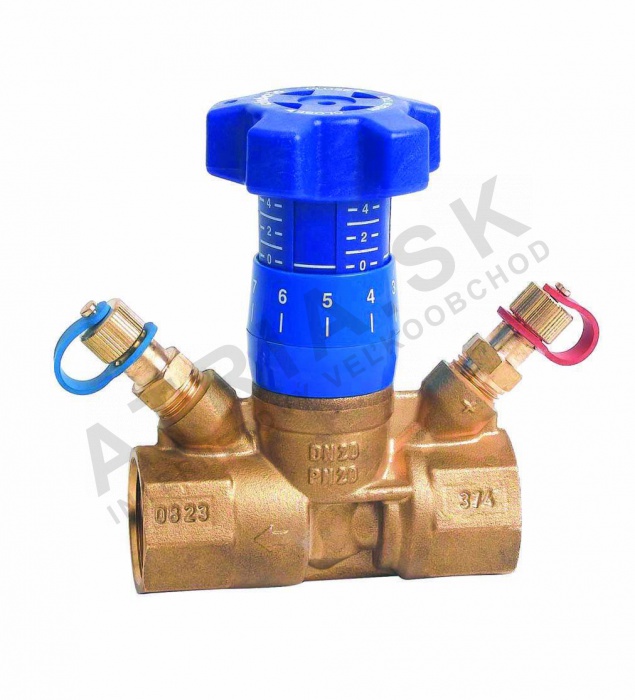

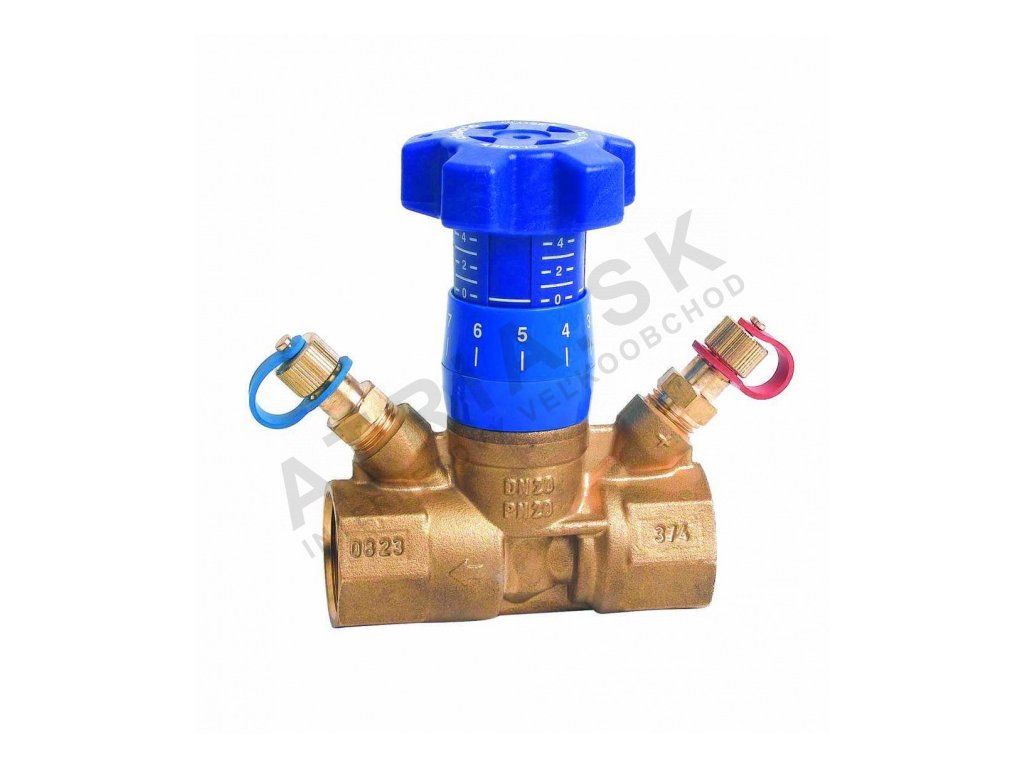

Regulační ventil - 1 palce; Kv 4,08
Kód: 787100Související produkty
Detailní popis produktu
Regulační ventily jsou základními komponentami pro návrh a údržbu otopných a chladicích soustav v bytových, obchodních a průmyslových budovách. Montážní firmy a servisní technici často potřebují upravovat a vyrovnávat průtok v otopných tělesech, podlahových vytápěcích okruzích a jednotkách pro zpracování vzduchu. Tyto ventily zajistí, že každá součást soustavy dostane správný průtok, což zaručuje efektivitu a pohodlí. V systémech s více zónami, kde různé oblasti vyžadují různé úrovně vytápění nebo chlazení, pomáhají regulační ventily dosáhnout stejného výkonu po celé instalaci.
Properně rozměřené a nainstalované regulační ventily jsou klíčové pro efektivitu systému. Umožňují přesné řízení průtoku a tlakových ztrát, což zabrání problémům jako je přílišné nebo nedostatečné zásobování konkrétních zón. To je zvláště důležité v systémech s proměnlivým průtokem nebo v těch, které pracují za kolísavých zátěžových podmínek. Ventil musí být vybrán podle hydraulických požadavků systému, včetně požadovaného průtokového koeficientu (Kv), rozteče a rozsahu provozních teplot.
Technické parametry
| Materiál | Mosaz CW602N-M |
|---|---|
| Provozní teplota | -10 °C |
| Jmenovitý tlak | PN 25 |
| Hmotnost | 0,524 kg |
| Kód | 787100 |
| Značka | IVAR |
Valc je hodnocen jmenovitým tlakem PN 25, což znamená, že je vhodný pro systémy pracující za středních tlakových podmínek. Rozsah provozních teplot je od -10 °C do +120 °C, což z něj dělá vhodný prvek pro vytápění i chlazení. Konstrukce z mosazi CW602N-M poskytuje dobrý odolnost proti korozi a mechanickou pevnost, což zajišťuje trvanlivost v různých prostředích. Tyto parametry jsou důležité pro určení kompatibility s hydraulickými a tepelnými podmínkami systému.
Instalace a připojení
Tento ventil je navržen pro připojení k potrubí o průměru 1 palce, obvykle pomocí závitových nebo šroubovacích spojek v závislosti na konfiguraci systému. Během instalace je důležité zajistit, že ventil je správně orientován, s ohledem na směr průtoku uvedený na tělese. Montážní firmy by měly ověřit, že systémový tlak nepřesahuje hodnotu PN 25 a že provozní teplota zůstává v rámci specifikovaného rozsahu.
Kompatibilita a příslušenství
Tento regulační ventil je kompatibilní se standardními otopnými a chladicími systémy, které vyžadují regulaci průtoku. Lze jej integrovat s regulátory rozdílového tlaku a průtokovými měřiči, aby se zvýšila výkonnost systému. Pro instalace vyžadující vzdálené sledování nebo nastavení mohou být potřeba další příslušenství, jako jsou pohonky. I když nejsou uvedeny konkrétní související produkty, montážní firmy by měly zajistit, že všechny komponenty v systému jsou kompatibilní s materiálem a provozními podmínkami ventilu.
Technický pozadí pro projektanty
Valc funguje tím, že upravuje průřez průtoku, aby ovlivnil objem tekutiny procházející jeho tělesem. Materiál mosaz CW602N-M poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což z něj dělá vhodný prvek pro systémy s teplou i studenou vodou. Návrh ventilu umožňuje přesné nastavení průtoku a regulaci rozdílového tlaku, což je zásadní pro udržení vyváženosti systému. Hodnocení PN 25 zajišťuje, že ventil může zvládnout typické tlaky v otopných a chladicích systémech. Dlouhodobá výkonnost závisí na správné instalaci, pravidelné údržbě a dodržování specifikovaných provozních podmínek.
Údržba a provoz
Doporučuje se pravidelné prohlédnutí ventilu, aby byl jistý, že funguje efektivně. Technici by měli kontrolovat známky opotřebení, netěsnosti nebo zácp, které by mohly ovlivnit regulaci průtoku. Ventil by měl být případně vyčištěn a poškozené komponenty by měly být vyměněny. Nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být prováděna podle pokynů výrobce uvedených v technickém listu. Během provozu je důležité sledovat tlak a teplotu systému, aby byl ventil v rámci jeho specifikovaných mezí.
Nejčastější otázky
Může být tento ventil použit v otopných i chladicích systémech?
Ano, ventil je vhodný pro vytápění i chlazení, protože pracuje v rozsahu teplot od -10 °C do +120 °C.
Je ventil kompatibilní se systémy pracujícími za tlaku vyšším než PN 25?
Ne, ventil je hodnocen jmenovitým tlakem PN 25 a neměl by být použit v systémech překračujících tento tlak.
Může být ventil nainstalován ve svislé poloze?
Ano, ventil lze nainstalovat ve svislé poloze, ale je důležité zajistit, že směr průtoku uvedený na tělese je dodržen.
Je pro měření průtoku potřeba nějaké další příslušenství?
Ano, pro měření průtoku mohou být podle návrhu systému potřeba další příslušenství, jako jsou průtokoměry nebo tlakové senzory.
Doplňkové parametry
| Kategorie: | Vyvažovací ventil |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.524 kg |
| Druh výrobku: | vyvažovací / regulační ventil |
| Rozměr závitu: | 1" |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 25 |
| Materiál: | mosaz CW602N-M |
| Provozní teplota: | -10 °C |
