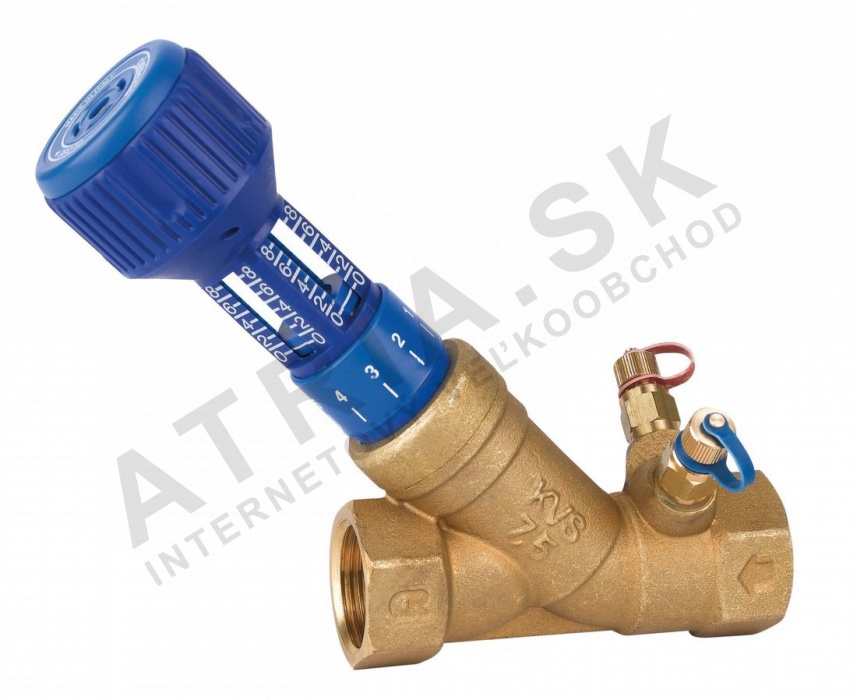

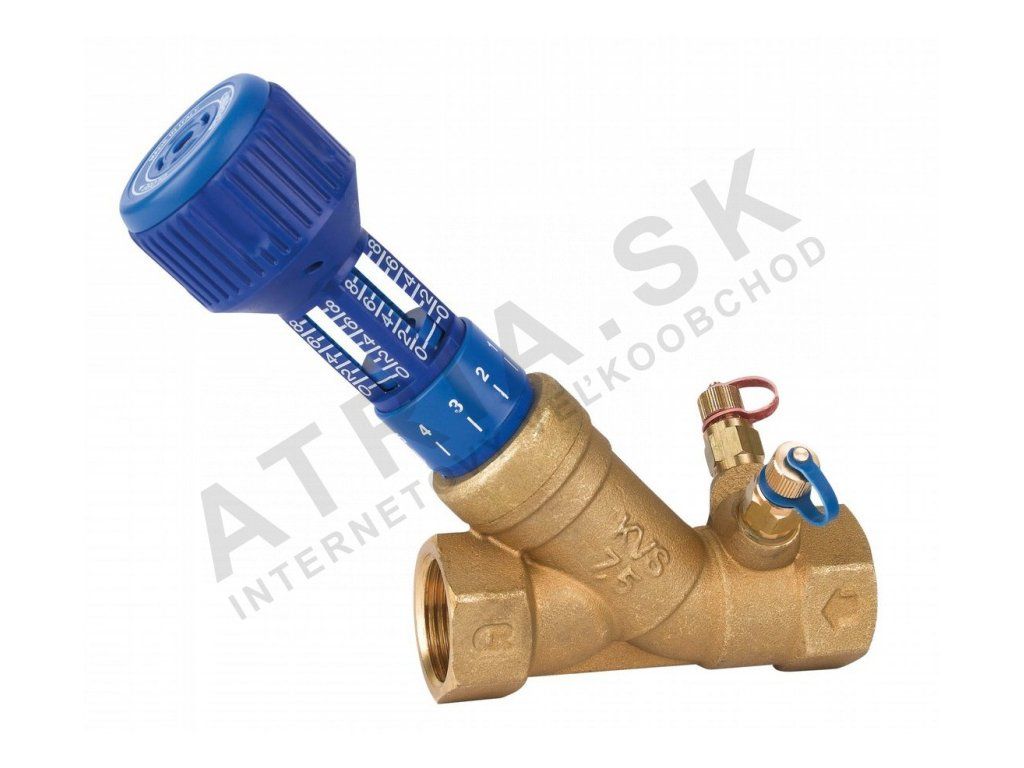

Regulační ventil - 3/4 palce; Kv 3,77
Kód: 747034Související produkty
Detailní popis produktu
Montážní firmy pracující na otopných a chladicích soustavách v bytových i komerčních budovách často potřebují přesnou kontrolu distribuce průtoku. Tento regulační ventil se často používá v hydronických soustavách, kde přesná regulace průtoku je zásadní pro zajištění rovnoměrného rozdělení tepla a efektivity systému. Je zvláště užitečný v systémech s více smyčkami, kde je třeba každou smyčku nezávisle vyrovnat. Ventil se integruje jak do nových instalací, tak do rekonstrukčních projektů, což umožňuje po uvedení do provozu provádět úpravy a kompenzovat změny systému nebo odchylky výkonu.
Správné rozměření a umístění ventilu jsou klíčová pro udržení vyváženosti systému. Ventil se obvykle instaluje v přístupných místech po smyčce, aby bylo možné provádět ruční úpravy a sledování. Přítomnost pevných koncových článků umožňuje měření bez vyprázdnění systému, což je výhodné při údržbě. Ventil není určen pro vysokotlaké aplikace mimo jeho PN 25, což z něj činí vhodný produkt pro běžné domácí a lehké komerční systémy.
Technické parametry
| Materiál | Mosaz CC752S |
|---|---|
| Teplota provozu | -10 °C |
| Jmenovitý tlak | PN 25 |
| Hmotnost | 0,98 kg |
| Kód | 747034 |
| Značka | IVAR |
Teplotní rozsah -10°C až +120°C zajišťuje kompatibilitu s otopnými i chladicími médiy. Označení PN 25 znamená, že ventil může zvládnout jmenovité tlaky až do 25 bar. Kv hodnota 3,77 představuje průtokový koeficient, který je zásadní pro výpočet potřebné velikosti ventilu na základě očekávaných průtoků a tlakových ztrát v systému. Tyto parametry pomáhají určit správné umístění ventilu a zajištění, že splňuje hydraulické požadavky systému.
Instalace a připojení
Před instalací ověřte, že médium a provozní podmínky systému odpovídají specifikacím ventilu. Připojení 3/4 palce vyžaduje kompatibilní nýtové nebo závitové spoje pro zajištění bezpečného připojení. Ventil nasaďte na rovný úsek potrubí s dostatečným místem pro přístup a obsluhu. Ujistěte se, že směr průtoku odpovídá šipce na tělese ventilu, aby nedošlo k nesprávnému provozu.
Kompatibilita a příslušenství
Tento ventil je navržen pro použití s vodou a je kompatibilní se standardními komponentami otopných a chladicích systémů. Dá se dobře kombinovat s redukčními ventily a průtokoměry při integraci do kompletního vyvažovacího systému. V závislosti na konfiguraci systému mohou být potřeba další příslušenství, jako izolační ventily. Pro tuto konkrétní verzi nejsou uvedeny žádné konkrétní související produkty.
Technický pozadí pro projektanty
Ventil funguje tím, že upravuje omezení v průběhu průtoku, aby ovlivnil objem tekutiny procházející jím. Konstrukce z mosazi CC752S poskytuje dobrý odolnost proti korozi a opotřebení, což z něj činí vhodný produkt pro dlouhodobé použití v uzavřených systémech. Pevné koncové články umožňují přesné měření průtoku bez nutnosti přerušovat cyklus systému. Projektanti by měli zohlednit charakteristiky tlakové ztráty ventilu a jeho interakci s ostatními komponenty, aby se zabránilo přetížení čerpadla nebo vzniku nerovnováhy průtoku. Výkon ventilu je ovlivněn viskozitou médií a přítomností částic, které mohou v průběhu času ovlivnit těsnicí plochu.
Údržba a provoz
Doporučuje se pravidelná kontrola, aby byl ventil bez nečistot a fungoval hladce. Zkontrolujte, zda nejsou známky netěsnosti kolem tyče a těla. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale jakékoliv odchylky v provozu systému by měly vyvolat ruční kontrolu nastavení a stavu ventilu. Přítomnost pevných koncových článků zjednodušuje diagnostiku bez nutnosti vyprázdnění systému.
Nejčastější otázky
Může být tento ventil použit v uzavřeném chladicím systému?
Ano, je vhodný pro otopné i chladicí systémy, pokud médium a provozní podmínky odpovídají specifikacím.
Je možné měřit průtok bez odstranění ventilu?
Ano, pevné koncové články umožňují měření průtoku bez vyprázdnění systému, což usnadňuje diagnostiku a úpravy.
Jaká je maximální povolená teplota pro tento ventil?
Horní mez je +120°C, nad tím může být kompromitována materiálová a těsnicí integrita.
Může být ventil použit s glykolem?
Ano, pokud koncentrace a vlastnosti glykolu odpovídají schváleným specifikacím výrobce.
Doplňkové parametry
| Kategorie: | Vyvažovací ventil |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.98 kg |
| Druh výrobku: | vyvažovací / regulační ventil |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 25 |
| Materiál: | mosaz CC752S |
| Provozní teplota: | -10 °C |
