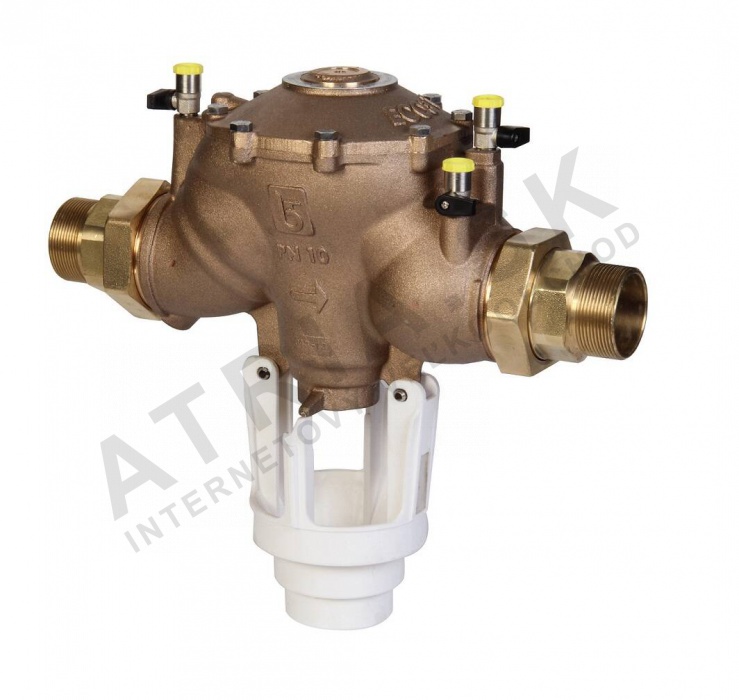

Zpětná klapka - DISCONNECTOR - ECO 3T Series - 5/4 palce; L=357mm – AKCE

Detailní popis produktu

Zpětné ventily jsou zásadní v tekutinových soustavách, kde je třeba udržovat jednosměrný průtok. Používají se běžně v topných, potrubních a zavlažovacích soustavách, aby zabránily návratnému průtoku, který by mohl ohrozit integrity soustavy nebo způsobit poškození. V průmyslových a komerčních budovách se tyto ventily často instalují do výpustních linek čerpadel, oběhových smyček a odvodňovacích systémů. Montéři a technici musí zajistit správné umístění a integraci, aby udrželi efektivitu a bezpečnost soustavy.

Tyto ventily jsou zvláště důležité v soustavách, kde rozdíly v tlaku nebo vypnutí čerpadel mohou vytvořit podmínky pro návratný průtok. Řada ECO 3T je vhodná pro aplikace s neagresivními kapalinami a je navržena tak, aby spolehlivě fungovala za běžných podmínek instalace. Kompaktní design a odolná konstrukce z ní činí vhodnou jak pro nové instalace, tak pro modernizace soustav.

Technické parametry

Instalace a připojení

Instalace zpětné klapky ECO 3T vyžaduje přesné zarovnání s potrubím soustavy. Vzduchový ventil má závitová připojení od 1/2 palce do 2 palce podle ISO 228-1. Před instalací musí montér ověřit směr průtoku a zajistit, že ventil je umístěn tak, aby umožnil bez omezení přímý průtok a zároveň zabránil návratnému pohybu. Běžnou chybou je nesprávná orientace, což může vést ke selhání soustavy nebo ke snížení účinnosti.

Je zásadní kontrolovat stav závitů a použít vhodný těsnící prostředek, aby se zabránilo únikům. Vzduchový ventil musí být instalován v místě, které umožňuje snadný přístup pro budoucí údržbu. Kromě toho musí být zařízení připojeno k odvodňovacímu systému, aby bylo zajištěno správné vydechování a zneškodnění jakéhokoli zbytkového média.

Kompatibilita a příslušenství

Zpětný ventil ECO 3T je navržen k použití spolu s filtrem nainstalovaným výše, aby zabránil proniknutí částic, které by mohly poškodit vnitřní komponenty. Filtrování je povinné příslušenství, které zajišťuje dlouhodobou výkonnost a spolehlivost. Vzduchový ventil je kompatibilní se standardními potrubními soustavami, které používají závitová připojení podle ISO 228-1. Pro tento model nejsou doporučovány konkrétní alternativní produkty.

Technický pozadí pro projektanty

ECO 3T funguje na principu membránového systému, kde EPDM membrána reaguje na rozdíly v tlaku, aby umožnila nebo zablokovala průtok. Tělo a víko jsou vyrobeny z mosazi a bronzu, což poskytuje odolnost proti korozi a opotřebení v běžných kapalinových prostředích. Design umožňuje integraci do jak uzavřených, tak otevřených soustav, v závislosti na požadavcích aplikace. Doba životnosti je ovlivněna kvalitou filtru a chemickými vlastnostmi přepravovaného média.

Údržba a provoz

Doporučuje se pravidelná kontrola ventilu, aby byla zajištěna pokračující výkonnost. Klíčové kontrolovací body zahrnují stav EPDM membrány, integritu závitových připojení a přítomnost jakýchkoli blokád nebo nečistot. Filtrování musí být čištěno nebo vyměněno podle pokynů výrobce, aby se zabránilo zácpě a zajistilo hladký provoz. V technických datech nejsou uvedena konkrétní intervaly údržby.

Nejčastější otázky

Může být zpětná klapka ECO 3T použita s agresivními kapalinami?
Podle technického listu výrobce je ECO 3T vhodný pouze pro neagresivní kapaliny. Použití s agresivními médii může vést ke zranění EPDM membrány.

Je nutné nainstalovat filtr před zpětnou klapkou ECO 3T?
Ano, musí být nainstalován filtr, aby se zabránilo proniknutí částic do ventilu a poškození vnitřních komponent. Toto je požadavek pro správný provoz a dlouhodobou spolehlivost.

Může být zpětná klapka ECO 3T nainstalována do svislého potrubí?
ECO 3T může být nainstalován jak do vodorovného, tak svislého uspořádání, pokud je zachován směr průtoku a ventil je přístupný pro kontrolu a údržbu.

Jaká je maximální povolená teplota pro zpětnou klapku ECO 3T?
Maximální provozní teplota je +65 °C. Překročení této mez může ovlivnit výkon a integritu EPDM membrány.
