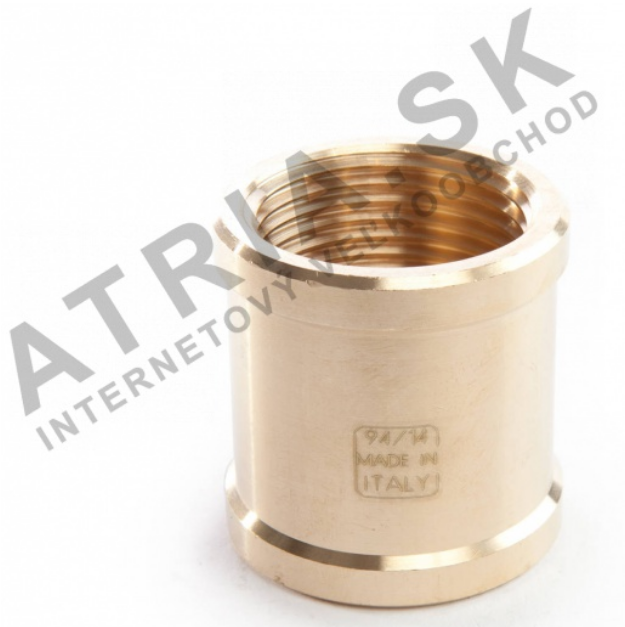

Zásuvka - 6/4 "x6/4"
Kód: 1550G000808Související produkty
Detailní popis produktu
Tento rozpoj se běžně používá v bytových i komerčních budovách pro spojování měděných potrubí ve vodovodních a centrálních topných systémech. Instalatéři jej používají k vytvoření beznetekových spojení v systémech pracujících za středních teplot a tlaků. Je zejména vhodný pro aplikace, kde systémová teplota pravidelně dosahuje 120 °C, například v podlahovém vytápění nebo v potrubí pro domácí teplou vodu.
Design zajistil kompatibilitu se standardními rozměry měděných trubek a umožňuje úpravu zarovnání během instalace. Díky konstrukci z mosazí a schválení pro pitnou vodu je armatura vhodná jak pro přívodní, tak pro návratní stranu uzavřených systémů. Označení PN 10 podporuje běžné pracovní podmínky v nízkotlakých systémech, což z něj dělá spolehlivou volbu pro mnoho mechaniků a potrubních montážníků.
Technické parametry
| Materiál | Mosaz CW617N ATEST pro pitnou vodu |
|---|---|
| Prováděcí teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,248 kg |
| Kód | 1550G000808 |
| Značka | IVAR |
Označení nominálního tlaku PN 10 znamená, že armatura dokáže pracovat kontinuálně při 10 baru. Maximální provozní teplota +120 °C znamená, že je vhodná pro topné a vodovodní systémy, ale ne pro páru nebo vysokoteplotní průmyslové aplikace. Materiál mosaz CW617N poskytuje dobrou odolnost proti korozi a je schválený pro kontakt s pitnou vodou, což je nezbytné při instalaci do přívodních linek pro systémy s pitnou vodou.
Instalace a připojení
Instalace vyžaduje zříznutí měděné trubky na délku pomocí trubkového pilníku. Odstraňte hranu, aby nedošlo ke poškození vnitřních těsnicích ploch armatury. Na závitové části naneste tenkou vrstvu směsi pro závity nebo pásinku z Teflonu, než armaturu šroubujete na místo. Ujistěte se, že trubka je plně uložena proti ramenu rozpoje, aby nedošlo k nesrovnání.
Kontrolujte, zda vnitřní průměr armatury odpovídá vnějšímu průměru měděné trubky. Běžné chyby zahrnují nedostatečné utažení, které způsobuje netěsnosti, a přetížení, které může vést ke ztrátě závitů. Použijte správně veliký klíč, abyste aplikovali rovnoměrný moment síly. Po instalaci proveďte vizuální kontrolu a tlakovou zkoušku, aby byla potvrzena integrita spojení.
Kompatibilita a příslušenství
Tento rozpoj je kompatibilní se standardními měděnými trubkami s 6/4 palcovým závitem. Pro větší nebo menší připojení by měly být vybrány alternativní armatury ze stejné řady podle požadovaných rozměrů. Další komponenty, jako jsou přechody, ventily nebo kompenzátory, mohou být potřeba v závislosti na složitosti rozvrhu systému. Při objednávce zkontrolujte, že všechny armatury jsou ze stejné řady, aby byly zachovány konzistentní materiálové a výkonové vlastnosti.
Technický pozadí pro projektanty
Rozpoj slouží jako přechod mezi dvěma závitovými konci trubek, vytváří pevné mechanické spojení, které podporuje proud tekutiny. Mosazová slitina CW617N nabízí kompromis mezi pevností, tepelnou vodivostí a odolností proti dezinkifikaci, což je klíčové pro dlouhodobý provoz s vodními médiemi. Schválení pro pitnou vodu zajišťuje dodržování předpisů v veřejných budovách a bytových infrastrukturách. Aby byla maximalizována účinnost systému, měla by být armatura integrována s dalšími komponentami s podobnými hodnotami tlaku a teploty.
Doba životnosti armatury závisí na správných způsobech instalace a kvalitě okolajícího systému. Exponování vodních chemických přísad, jako jsou ty nalezené v některých městských topných systémech, může ovlivnit odolnost materiálu. Pravidelná kontrola systému na známky netěsnosti nebo koroze pomáhá prodloužit dobu provozu.
Servis a provoz
Díky tuhé povaze mechanického spojení není tento rozpoj po správné instalaci potřeba pravidelně servisovat. Během pravidelných kontrol systému však by měly být pravidelně prováděny inspekce, aby byly detekovány rané známky opotřebení nebo trhlin. Jakákoli viditelná deformace nebo netěsnost kolem armatury by měly vést k jejímu okamžitému výměně. Výrobce pro tento komponent neposkytuje konkrétní intervaly pro servis.
Nejčastější otázky
Může být tento rozpoj použit ve vodovodním systému?
Ano, je vyroben z mosazi CW617N a certifikován pro aplikace s pitnou vodou.
Jaké nástroje jsou potřeba pro instalaci?
Doporučujeme trubkový pilník, nástroj pro odstraňování hrniv, směs pro závity nebo Teflonový pás a klíč správné velikosti.
Kolik kusů je dodáváno v balení?
Dostupný je ve vaku 10 kusů na tašku nebo 80 kusů na krabici v závislosti na objednaném množství.
Doplňkové parametry
| Kategorie: | Nátrubky, nátrubky redukovány |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.248 kg |
| Druh výrobku: | spojka / nátrubek |
| Rozměr závitu: | 6/4" |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N, atest pro pitnou vodu |
| Provozní teplota: | +120 °C |
