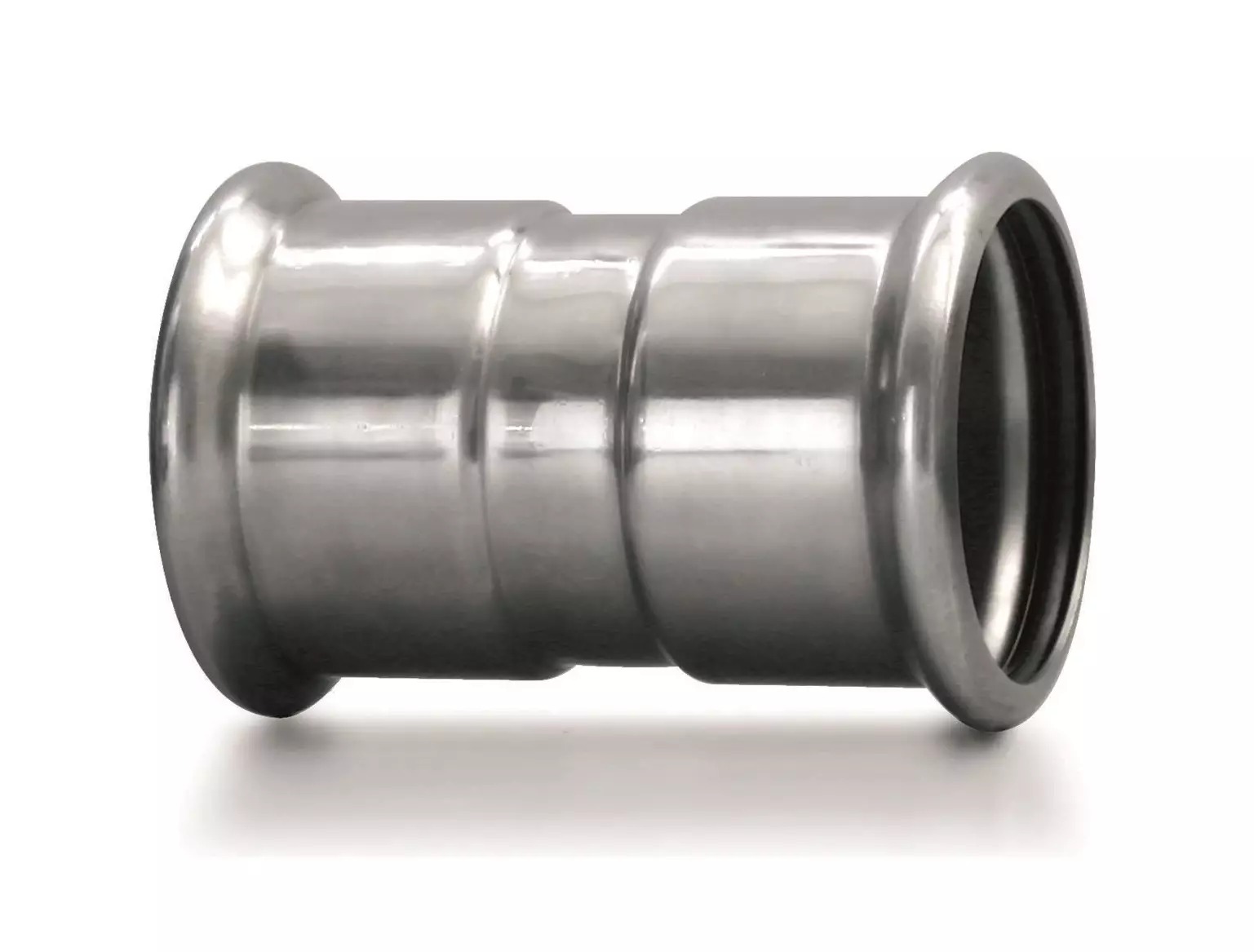

Zásuvka - N - 88,9 mm

Detailní popis produktu

Tento nerezový socket se běžně používá ve vytápěcích systémech, hasicích hadicích, slunečních instalacích a průmyslovém potrubí, kde jsou důležité spolehlivé a netěsné spoje. Instalatéři pracující v komerčních i bytových budovách tento prvek často používají k propojení nerezového potrubí se závitovými armaturami. Socket podporuje média jako voda, pára a inertní plyny v rámci definovaných tlakových a teplotních mezí. Je zvlášť vhodný pro prostředí vyžadující odolnost proti korozi a dlouhodobou trvanlivost.

Instalační proces obvykle zahrnuje přípravu konců potrubí, vložení socketu a použití certifikovaného stiskovacího nástroje k zajistění spoje. Socket je navržen k použití s nerezovým potrubím kompatibilních rozměrů a vyžaduje pečlivé zarovnání, aby bylo zajištěno správné těsnění. Důležité je dodržovat pokyny výrobce, aby byly minimalizovány běžné chyby, jako je špatné zarovnání nebo nedostatečná hloubka stisku.

Technické parametry

Instalace a spojení

Pro instalaci socketu nejprve zkontrolujte, zda jsou koncové plochy potrubí čisté a bez hrubek. Vložte socket na potrubí až ke zastavovacímu značku, poté použijte certifikovaný stiskovací nástroj k stisknutí armatury kolem potrubí. Indikátor hloubky stisku zajistí, že nástroj zastaví na správné pozici (54 mm). Po stisknutí zkontrolujte, zda není patrný žádný poškození nebo špatné zarovnání. Běžné chyby při instalaci zahrnují použití nesprávného stiskovacího nástroje, nedostatečné zarovnání socketu nebo nerovnoměrné působení síly během stisku. Vždy ověřte těsnost spoje po dokončení instalace.

Kompatibilita a příslušenství

Tento socket je určen k použití s nerezovým potrubím odpovídajících rozměrů a je kompatibilní s dalšími IVARovými stiskovými armaturami ve stejném systému. Pro závitové spojení vyžaduje R1/2 palcový vnější závit na připojené komponentě. K dokonalé instalaci mohou být potřeba další položky, jako jsou stiskovací nástroje, těsnicí kroužky a stříhače potrubí. K tomuto produktu nejsou uvedeny žádné související produkty.

Technické pozadí pro projektanty

Socket funguje pomocí mechanického stiskovacího mechanismu, který stiskne armaturu kolem stěny potrubí, vytvářejíc tak těsný a odolný spoj. Konstrukce z nerezové oceli poskytuje vysokou odolnost proti korozi a mechanickému namáhání, zatímco EPDM těsnicí kroužek zajistí pružnost a těsnost proti úniku médií. Při integraci do systému musí být socket zarovnán směrem toku a opatřen podporou, aby se zabránilo namáhání spoje. Účinnost systému závisí na správné instalaci a použití kompatibilních komponent. Vlastnosti materiálu zajišťují dlouhodobé fungování v agresivních i neagresivních prostředích.

Služba a provoz

Po instalaci vyžaduje socket minimální údržbu. Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny příznaky opotřebení, koroze nebo úniků. Jakékoliv poškození nebo deformace by měly být okamžitě odstraněny výměnou postižené komponenty. Těsnicí kroužek by měl být také kontrolován na známky degradace, zejména v systémech s vysokou chemickou expozicí. Pro tento komponent nejsou stanoveny plánované intervaly údržby.

Často kladené otázky

Může být socket použit ve slunečních vytápěcích systémech?
Ano, je vhodný pro sluneční systémy, pokud zůstanou provozní podmínky v rámci specifikovaných teplotních a tlakových mezí.

Je tento socket kompatibilní s měděným potrubím?
Ne, je specificky navržen pro nerezové potrubí a nemůže být použit s mědí.

Může být socket znovu použit po demontáži?
Ne, poté, co byl stisknut, by měl být socket znovu použit, protože materiál se mohl deformovat a těsnost mohla být ztracena.
