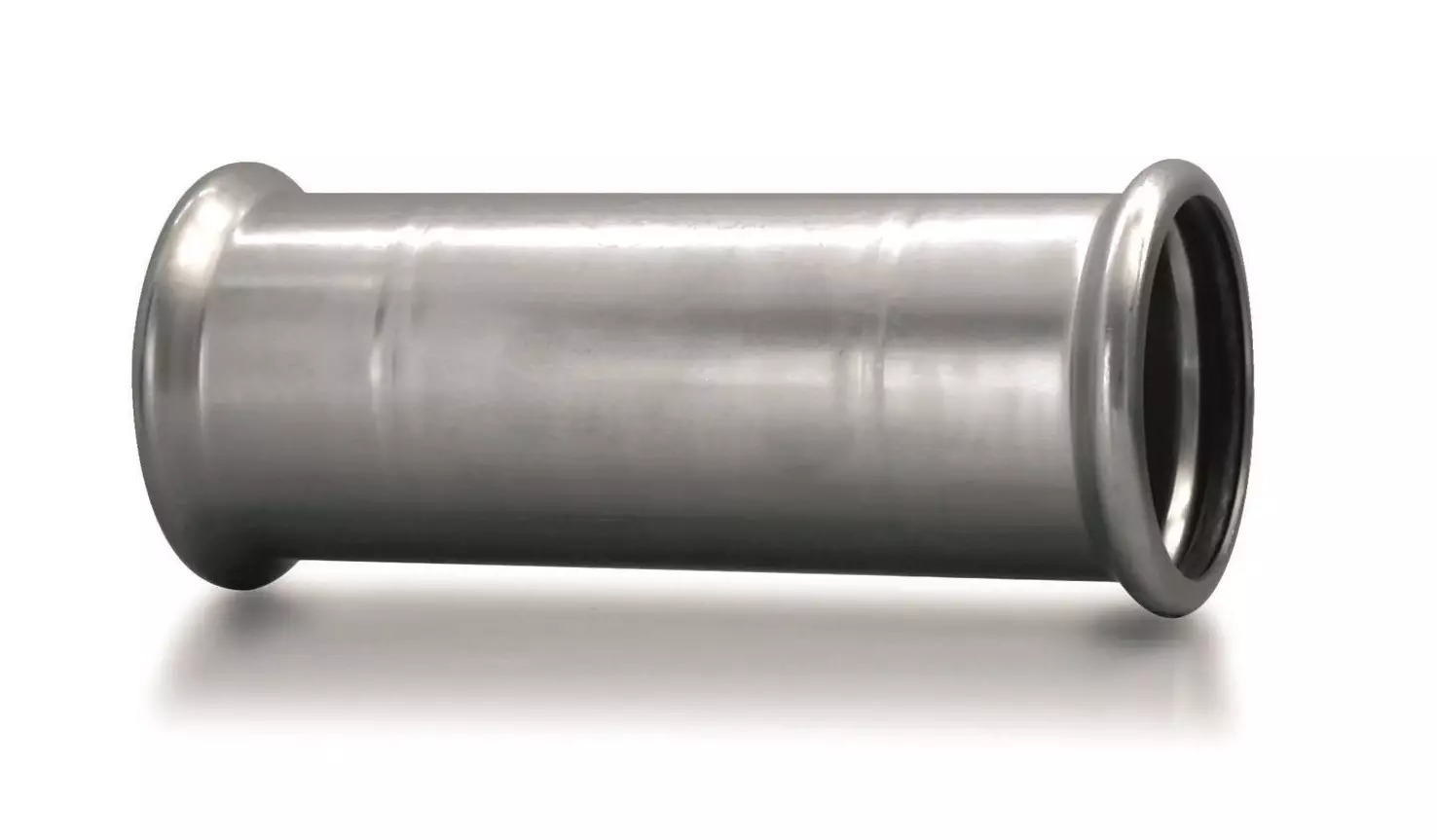

Zásuvka - klouzavá - N - 35mm
Kód: IVN11.35Související produkty
Detailní popis produktu
Tato zásuvka klouzavá N 35mm je klíčovou součástí zatlačovacích nerezových potrubních systémů používaných v průmyslových, topných a potrubních aplikacích. Často se instaluje v systémech jako jsou hasicí trysky, solární tepelné obvody a průmyslové plynové linky, kde jsou spolehlivé, netěsnící spoje zásadní. Součást je navržena pro použití v prostředích s kolísajícími teplotami a středními tlakovými podmínkami, zajišťuje tak dlouhodobou funkčnost jak v bytových, tak v komerčních instalacích.
Typické aplikace zahrnují zatlačovací spoje v topných systémech, kde zásuvka poskytuje bezpečný a odolný spoj. Klouzavá funkce umožňuje úpravy výrovnání během instalace, což zjednodušuje montáž v těsných nebo složitých rozlehlostech. Zásuvka je zvlášť vhodná pro použití v zatlačovacích systémech, kde je spoj vytvořen pomocí mechanického zatlačovacího nástroje, zajišťující konzistentní a opakovatelné spojení.
Technické parametry
| Materiál | Nerezová ocel sorta Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek EPDM |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN11.35 |
| Značka | IVAR |
Instalace a připojení
Instalace zahrnuje zarovnání zásuvky s odpovídajícími konci zatlačovacího potrubí a jejich zabezpečení pomocí kompatibilního zatlačovacího nástroje. Zásuvka má vnější závit pro připojení k jiným komponentám. Je důležité zajistit, že zásuvka je plně dosednutá a že zatlačovací nástroj je správně zarovnán, aby se zabránilo špatnému zarovnání nebo nedokonalému zatlačení. Běžnou chybou je nekontrola dosednutí, což může vést k netěsnostem nebo selhání systému. Zásuvka musí být zatlačena do hloubky 54 mm, přičemž těsnící indikátor musí být zřetelně viditelný, aby bylo potvrzeno úspěšné připojení.
Kompatibilita a příslušenství
Tato zásuvka je navržena pro použití s zatlačovacími nerezovými potrubími a příslušenstvím stejného systému. Je kompatibilní s jinými IVAR zatlačovacími komponenty a může být integrována do systémů vyžadujících nerezové potrubí pro odolnost proti korozi. Další komponenty, jako jsou zatlačovací ohyby, křížení a ventily, mohou být potřeba k dokončení instalace. Pro tento model nejsou uvedena konkrétní příslušenství, ale standardní zatlačovací nástroje a těsnící materiály by měly být k dispozici pro montáž.
Technický pozadí pro návrháře
Zásuvka pracuje na principu zatlačování, kde mechanický zatlačovací nástroj stlačí zásuvku kolem stěny potrubí, tvoří tak těsné spojení. Použití nerezové oceli 1.4404 (AISI 316L) zajišťuje vysokou odolnost proti korozi a odolnost, což je vhodné pro agresivní prostředí. EPDM těsnící kroužek poskytuje flexibilní a spolehlivé těsnění, umožňuje přenést drobná špatná zarovnání a tepelné roztažnosti. Integrace zásuvky do systému musí zahrnovat tepelné roztažnosti a smrštění, aby se zabránilo napětí na spojích. Vlastnosti materiálu a návrh zajišťují dlouhodobou účinnost a minimální požadavky na údržbu.
Služba a provoz
Během provozu zásuvka nepožaduje aktivní údržbu. Je však důležité pravidelně kontrolovat spojení na známky opotřebení, koroze nebo netěsnosti, zejména v prostředích s vysokou teplotou nebo vysokým tlakem. Těsnící indikátor by měl být kontrolován, aby bylo potvrzeno, že hloubka zatlačení zůstává v rámci specifikovaného rozsahu. Pro tuto komponentu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální kontroly, aby byla zajištěna pokračující výkonnost.
Nejčastější otázky
Může být zásuvka použita v solárních tepelných systémech?
Ano, zásuvka je vhodná pro solární tepelné systémy díky své provozní teplotnímu rozsahu až do +120 °C a odolnosti vůči tepelnému cyklování.
Je zásuvka kompatibilní s jinými IVAR zatlačovacími komponentami?
Ano, je navržena pro použití s IVAR zatlačovacími nerezovými potrubními systémy a je kompatibilní s jinými komponentami ve stejném systému.
Jaká je maximální provozní teplota pro tuto zásuvku?
Zásuvka může být použita v systémech s maximální provozní teplotou +120 °C, i když standardní provozní rozsah je až do +85 °C.
Může být zásuvka použita v průmyslových plynových aplikacích?
Ano, zásuvka je vhodná pro aplikace s inertními plyny, pokud je plyn nekorozi a systém pracuje v rámci specifikovaných tlakových a teplotních limitů.
Doplňkové parametry
| Kategorie: | IVAR.IVN10,IVN11 - nátrubek |
|---|---|
| Druh výrobku: | spojka / nátrubek |
| Průměr trubky: | 35 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:45 |
