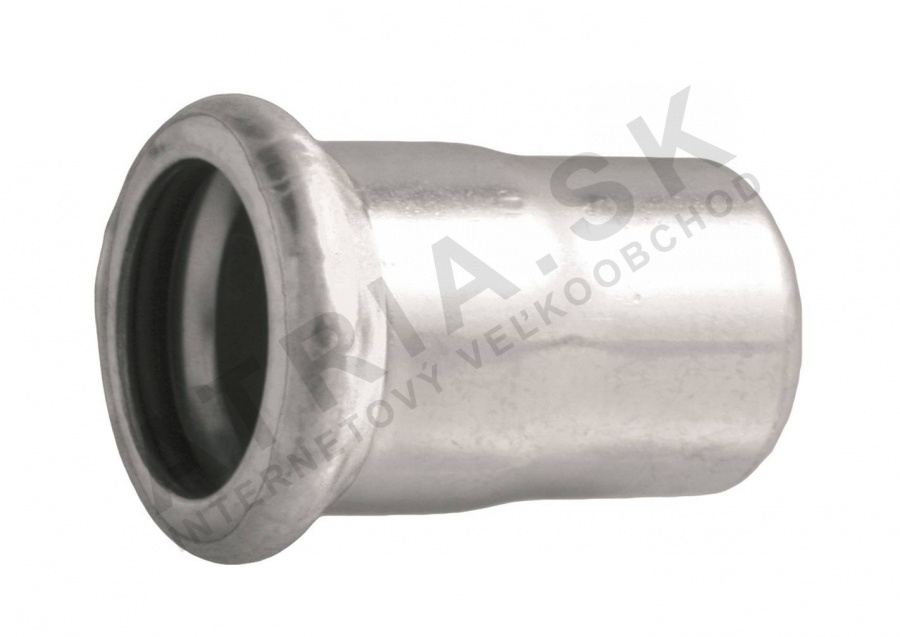

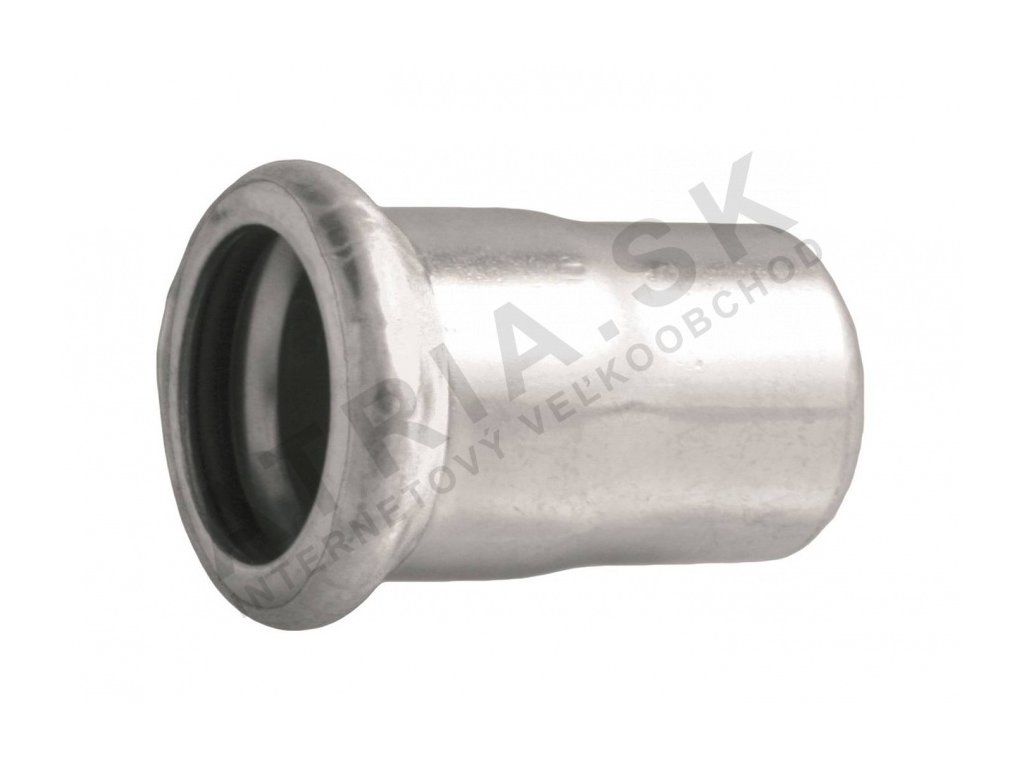

Stopper 108 IVAR.IVC50

Detailní popis produktu

Stlačovací ocelové závitové kryty, jako je IVAR IVC50.108, jsou nezbytné při instalaci uzavřených tlakových systémů, jako jsou centrální topné systémy, požární systémy a průmyslové potrubí. Tyto komponenty se často používají v obytných, komerčních a průmyslových budovách, kde je potřeba spolehlivého těsnění bez potřeby svařování nebo závitových spojů. Instalatéři pracující na topných kanálech, chladicích nebo klimatizačních systémech najdou tento kryt vhodný pro těsnění konců trubek v systémech pracujících pod tlakem. Kryt se používá také v solárním potrubí a v systémech suchého vzduchu nebo inertních plynů, zajišťuje těsné a netěsné spojení v různých prostředích.

Jeho konstrukce z galvanizované oceli poskytuje odolnost a odolnost vůči mechanickému poškození, zatímco EPDM těsnící kroužek zajišťuje těsné těsnění. Kryt je navržen pro použití s Type M kleštěmi a vyžaduje stlačovací indikátor pro správnou instalaci. Není certifikován pro aplikace s pitnou vodou, ale je vhodný pro uzavřené systémy, kde se používá voda, suchý vzduch nebo inertní plyny.

Technické parametry

Materiál	galvanizovaná ocel
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až do	16 bar
Hmotnost	0,742 kg
Kód	IVC50.108
Značka	IVAR

Prováděcí teplotní rozsah od -20 °C do +120 °C umožňuje, aby kryt fungoval jak v chladném, tak v horkém prostředí, což ho činí vhodným pro širokou škálu systémů. Jmenovitý tlakový rating PN 16 a odolnost vůči tlakům až do 16 bar jsou klíčové pro zajištění, že komponenta může zvládnout běžné zatížení systému. Tyto parametry jsou zásadní pro výběr správné velikosti a materiálu krytu pro danou aplikaci a podmínky systému.

Instalace a připojení

IVAR IVC50.108 se instaluje pomocí stlačovacího nástroje kompatibilního s Type M kleštěmi. Kryt musí být zcela vložen do trubky a stlačen, dokud není zapnout stlačovací indikátor. Stlačovací indikátor zajišťuje, že spojení je bezpečné a zabrání úniku. Kryt není vhodný k použití bez stlačovacího spojení a musí být instalován podle pokynů výrobce. Běžné chyby instalace zahrnují nesprávnou hloubku stlačení, použití nesprávných kleští nebo nedostatečné kontrolování stlačovacího indikátoru. Po instalaci by měl být systém otestován na úniky, aby byla potvrzena integrity spojení.

Kompatibilita a příslušenství

Kryt je kompatibilní s dalšími IVAR stlačovacími komponentami a systémy, které používají Type M kleště. Je určen pro použití s ocelovými trubkami a vyžaduje stlačovací nástroj pro instalaci. Nejsou zahrnuty žádné dodatečné povrchové povlaky nebo omezovací prostředky, takže kryt musí být instalován s opatrností, aby bylo zajištěno bezpečné spojení. Kromě stlačovacího nástroje a kleští nejsou požadovány žádné konkrétní příslušenství.

Technický pozadí pro projektanty

IVAR IVC50.108 pracuje na principu mechanické komprese, kde stlačovací spojení vytváří těsné těsnění mezi krytem a trubkou. Materiál galvanizované oceli poskytuje sílu a odolnost proti korozi, zatímco EPDM těsnící kroužek zajišťuje vodotěsné spojení. Kryt je navržen tak, aby se integroval do uzavřených tlakových systémů, kde může odolat mechanickému namáhání a tepelné expanzi. Doba životnosti a účinnost krytu závisí na správné instalaci, systémovém tlaku a provozní teplotě. Není vhodný pro otevřené systémy nebo aplikace s pitnou vodou.

Služba a provoz

Kryt vyžaduje žádnou pravidelnou údržbu za běžných provozních podmínek. Měl by však být pravidelně kontrolován na známky opotřebení, koroze nebo úniku. Pokud je detekován únik, spojení by mělo být znovu stlačeno nebo nahrazeno. Nejsou poskytovány konkrétní intervaly údržby, ale kryt by měl být kontrolován během pravidelné údržby systému. Absence povrchových povlaků nebo omezovacích prostředků znamená, že kryt závisí zcela na kvalitě stlačovacího spojení pro svou výkon.

Nejčastější otázky

Může být IVAR IVC50.108 použit v otevřených systémech?
Ne, kryt je navržen pouze pro použití v uzavřených tlakových systémech. Není vhodný pro otevřené systémy, kde je přítomný atmosférický tlak.

Je kryt kompatibilní s dalšími IVAR stlačovacími komponentami?
Ano, kryt je kompatibilní s dalšími IVAR komponentami, které používají Type M kleště a jsou navrženy pro stlačovací spojení.

Může být kryt použit s měděnými trubkami?
Ne, kryt je určen pouze pro použití s ocelovými trubkami. Použití s měděnými trubkami může vést k nesprávnému spojení nebo poškození komponent.

Co se stane, pokud není zapnout stlačovací indikátor?
Pokud není zapnout stlačovací indikátor, spojení nemusí být bezpečné a může vést k úniku. Kryt musí být znovu stlačen, dokud není indikátor zcela zapnout, aby bylo zajištěno správné těsnění.
