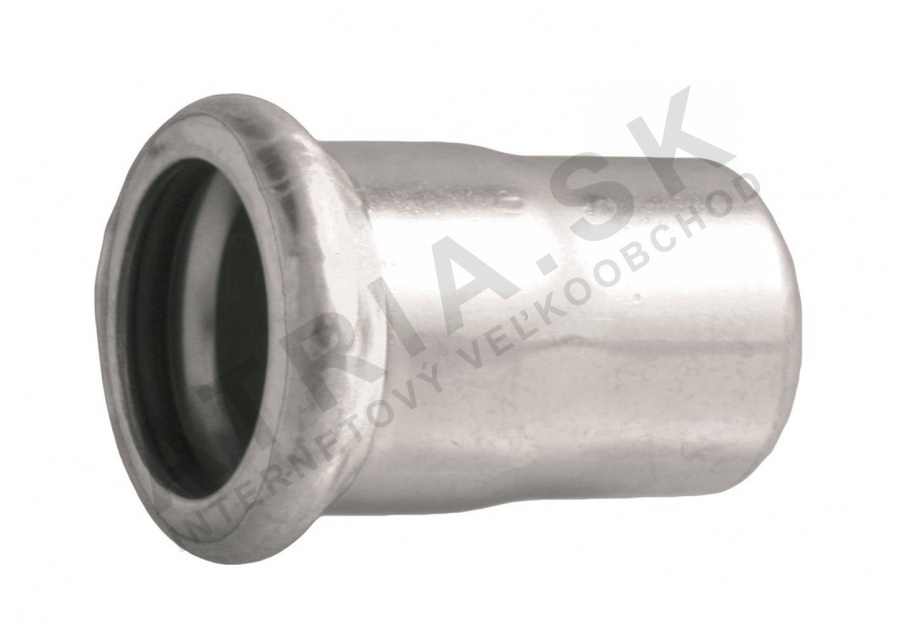

Stopper 15 IVAR.IVC50

Detailní popis produktu

Ocelové stopy jako IVAR IVC50.15 jsou zásadní v systémech se stlačovacími spojeními pro těsnění konců trubek během instalace nebo údržby. Často se používají v uzavřených topných systémech, hasicích systémech, klimatizačních potrubích a průmyslových trubkách. Instalatéři pracující v bytových, obchodních nebo průmyslových budovách mohou s těmito armaturami setkávat při těsnění nepoužívaných konců trubek nebo při přípravě na budoucí spojení. Stoper zajišťuje integrity systému tím, že zabrání únikům a znečistění během nečinných období.

Jeho návrh mu umožňuje být použit v tlakových systémech, kde je potřeba bezpečné, netěsné těsnění. Rozsah provozních teplot zahrnuje jak nízké, tak vysoké teploty, což z něj dělá vhodný pro různé prostředí. Kompaktní rozměr a malá hmotnost z něj dělají ideální pro úzke prostory a opakované použití v rozsáhlých instalacích.

Technické parametry

Materiál	Uhlíková galvanizovaná ocel
Prov. teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,027 kg
Kód	IVC50.15
Značka	IVAR

Rozsah provozních teplot a hodnoty tlaku jsou klíčové pro výběr správného stopy pro daný systém. Rozsah od -20°C do +120°C zajišťuje vhodnost pro jak chladné, tak horké prostředí, zatímco hodnota 16 bar potvrzuje jeho použití v tlakových systémech. Tyto parametry pomáhají určit kompatibilitu s ostatními komponenty a požadavky na návrh systému.

Instalace a spojení

Pro instalaci IVAR IVC50.15 musí být konec trubky připraven odstraněním hrubek a zajištěním čisté, rovné plochy. Stoper se vloží do trubky a zabezpečí se stlačovacím nástrojem kompatibilním s Type M kleštěmi. Indikátor stlačení musí být plně zapnut, aby bylo zajištěno netěsné spojení. Velikost 15 mm je běžná pro mnoho stlačovacích systémů, ale instalatéři by měli ověřit průměr trubky a kompatibilitu nástroje před stlačením. Běžné chyby zahrnují nedostatečné stlačení, špatné zarovnání nebo použití nekompatibilních nástrojů, což může vést k únikům nebo selhání systému.

Kompatibilita a příslušenství

IVAR IVC50.15 je navržen pro použití se stlačovacími systémy s Type M kleštěmi. Není kompatibilní s závitovými nebo pájivými spojeními. Pro kompletní instalaci zkontrolujte, že stlačovací nástroj je kalibrovaný a že trubka je správně rozměrována. K základní instalaci nejsou potřeba žádné další příslušenství, ale čisté pracovní prostředí a vhodné nástroje jsou základní pro správné připojení.

Technický pozadí pro návrháře

Stoper funguje tím, že vytváří mechanické těsnění prostřednictvím stlačovacího procesu. Tělo z uhlíkové galvanizované oceli poskytuje sílu a odolnost proti korozi, zatímco EPDM těsnící kroužek zajišťuje těsné těsnění proti stěně trubky. Vlastnosti materiálu umožňují jeho funkci v širokém rozsahu teplot a tlaků. Integrace do systému závisí na celkovém návrhu, včetně rozložení potrubí a tlaku systému. Doba životnosti je ovlivněna kvalitou stlačení, provozními podmínkami a přítomností korozi způsobujících médií.

Služba a provoz

Během provozu stoper nepotřebuje aktivní údržbu. Doporučuje se však pravidelné kontrolování pro zjištění známek opotřebení, koroze nebo úniků. Pokud indikátor stlačení není plně zapnut nebo je těsnění poškozeno, stoper by měl být vyměněn. Nejsou stanoveny konkrétní intervaly údržby, ale vizuální kontroly jsou doporučeny během běžné údržby systému.

Nejčastější otázky

Může být IVAR IVC50.15 použit v solárních systémech pro ohřev vody?
Ano, stoper je vhodný pro solární systémy, pokud zůstanou provozní podmínky v rámci specifikovaných mezí teplot a tlaku.

Je IVAR IVC50.15 kompatibilní s měděnými trubkami?
Ano, pokud je stlačovací nástroj vhodný pro materiál trubky a dodržuje se správný postup stlačení.

Může být stoper odstraněn a znovu použit po stlačení?
Ne, spojení stlačením je trvalé a nemůže být znovu použito po instalaci.

Co se stane, pokud indikátor stlačení není plně zapnut?
Pokud indikátor není plně zapnut, spojení nemusí být netěsné a mělo by být znovu stlačeno nebo vyměněno.
