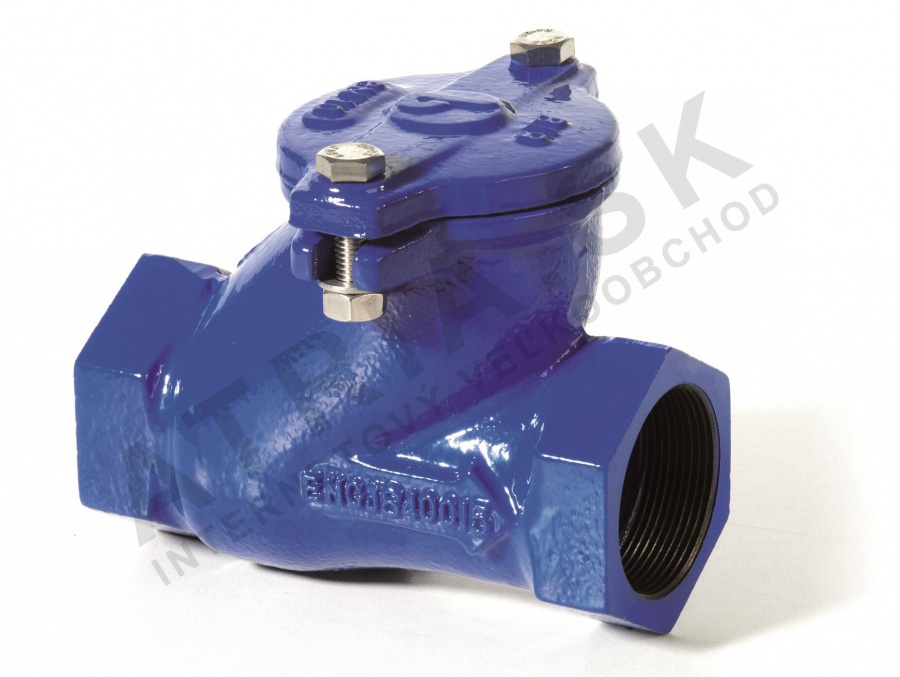

Závitový zpětný ventil (kulový) - série 07 - 2 1/2 palce; L=198 mm
Kód: T7100065Související produkty
Detailní popis produktu
Závitové zpětné ventily jsou základní komponenty v systémech, kde je třeba udržovat jednosměrný tok bez nutnosti ručního zásahu. Tato varianta se často používá v systémech odpadních vod, zemědělském zavlažování a průmyslových aplikacích s viskózními nebo hustými médiy. Instalatéři a technici pracující v těchto prostředích si s tímto ventilem zjistí vhodnost pro aplikace, kde by zpětný tok mohl způsobit poškození nebo znečistění. Ventil je navržen pro integraci do systémů se závitovými spojeními, což zajišťuje kompatibilitu se standardními potrubními konfiguracemi.
Jeho kompaktní rozměry a odolná konstrukce z něj dělají vhodný prvek pro instalaci v omezeném prostoru a v systémech, kde je místo omezené. Ventil je určen pouze pro kapaliny a není vhodný pro páru nebo plynná média. Rozsah provozních teplot zaručuje jeho použití v prostředích s kolísavými podmínkami, od chladicích prostor po mírné topné aplikace.
Technické parametry
| Hmotnost | 6,372 kg |
|---|---|
| Kód | T7100065 |
| Značka | IVAR |
Instalace a připojení
Instalace tohoto závitového zpětného ventilu vyžaduje pečlivou pozornost k rozměrům a typům závitů. Ventil má samice-samice připojení (F/F) podle ISO 228-1, s velikostmi závitů od 1 palce do 3 palce. Před instalací by měl instalatér ověřit, že závity potrubí jsou čisté a nepoškozené, aby bylo zajištěno bezpečné a netěsné spojení. Ventil by měl být nainstalován ve správné poloze, s ohledem na směr toku uvedený na tělese.
Běžné chyby při instalaci zahrnují nesprávnou orientaci, což může vést k nesprávnému těsnění a předčasnému poškození, a použití nekompatibilních těsnicích materiálů. Je důležité zajistit, aby systémový tlak nepřekročil maximální hodnotu ventilu 16 bar. Ventil by měl být umístěn tak, aby byl snadno dostupný pro kontrolu a údržbu.
Kompatibilita a příslušenství
Tento ventil je kompatibilní se systémy s potrubím z litiny nebo nerezové oceli a je vhodný pro integraci s dalšími závitovými komponenty stejného rozměru a typu závitů. Při instalaci je důležité zajistit, že všechny připojovací komponenty jsou kompatibilní s tlakovými a teplotními hodnotami ventilu. Pro standardní instalaci nejsou potřeba žádné další příslušenství, ale těsnicí materiály by měly být vybírány podle specifikací výrobce.
Technický pozadí pro projektanty
Pracovní princip tohoto zpětného ventilu je založen na pohybu koule uvnitř tělesa ventilu. Při správném směru toku je koule zdvihnutá ze sedla, což umožňuje médiu procházet. Při obráceném toku je koule tlačena proti sedlu, čímž ventil uzavře a zabrání zpětnému průtoku. Koule je vyrobena z oceli s NBR povlakem, který poskytuje odolnost proti opotřebení a chemickému poškození médiem.
Tělo a víko jsou vyrobeny z litiny GJS 400-15, což je materiál známý svou pevností a odolností proti deformaci za tlaku. To zajišťuje, že ventil může zvládnout mechanické namáhání během provozu. Tato konstrukce umožňuje integraci do systémů se standardními závitovými spojeními, což z něj dělá vhodný prvek pro široké spektrum průmyslových a zemědělských aplikací. Trvanlivost a účinnost ventilu jsou ovlivněny čistotou médií a četností obráceného toku.
Údržba a provoz
Doporučuje se pravidelná kontrola ventilu, aby byla zajištěna jeho bezproblémová funkce. Hlavní kontrolovací body zahrnují ověření integrity těsnících ploch, kontrolu případného opotřebení nebo koroze a zajištění, že koule se volně pohybuje uvnitř tělesa. V technických datech nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být součástí pravidelných kontrol systému. Pokud ventil ukazuje známky netěsnosti nebo snížené funkce, měl by být odstraněn a prohlédnut na poškození nebo opotřebení.
Nejčastější otázky
Může být tento ventil použit s párou nebo plynnými médiy?
Ne, tento ventil není vhodný pro páru nebo plynná média. Je navržen pouze pro kapaliny, včetně odpadních vod, viskózních a hustých kapalin.
Je možné nainstalovat tento ventil vodorovně nebo svisle?
Ano, ventil lze nainstalovat buď vodorovně nebo svisle, za předpokladu, že směr toku bude zachován podle označení na tělese.
Jaký je minimální diferenciální tlak potřebný pro správnou funkci ventilu?
Ventil vyžaduje minimální diferenciální tlak 0,5 bar pro efektivní provoz a zabránění zpětnému průtoku.
Může být tento ventil použit v systémech s kolísavým tlakem?
Ano, ventil je vhodný pro systémy s kolísavým tlakem, za předpokladu, že maximální provozní tlak 16 bar není překročen.
Doplňkové parametry
| Kategorie: | BRA.T7.100 - Závitová zpětná klapka (kulička) |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 6.372 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 25.11.2024 21:22:27 |
