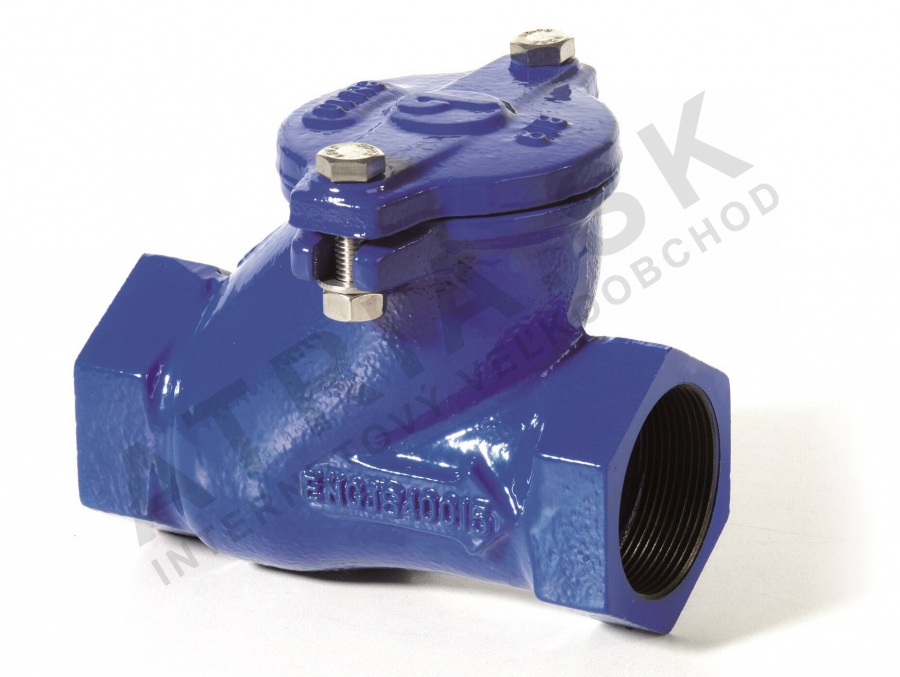

Závitový zpětný ventil (kulový) - řada 07 - 6/4 palce; L=138mm

Detailní popis produktu

Závitové zpětné ventily jsou základními komponenty v systémech, kde je třeba udržovat jednosměrný průtok, zejména v aplikacích s odpadními vodami, viskózními kapalinami a zemědělským zavlažováním. Tyto ventily jsou běžně používány v průmyslových, zemědělských a stavebních instalacích, kde by zpětný průtok mohl způsobit znečistění, poruchu systému nebo neefektivní provoz. Ventil je navržen tak, aby se integroval do systémů, kde se pracuje s hustými nebo viskózními kapalinami, a zaručuje spolehlivý provoz za běžných hydraulických podmínek.

Tento model je vhodný pro použití v systémech s maximálním provozním tlakem 16 bar a teplotním rozsahem od -10°C do +70°C. Není vhodný pro páru nebo plynná média. Ventil je konstruován tak, aby vyhovoval požadavkům systémů s odpadními vodami a zemědělskými aplikacemi, kde médium může obsahovat částice nebo mít vysokou viskozitu.

Technické parametry

Montáž a připojení

Montáž tohoto závitového zpětného ventilu vyžaduje pozornost k orientaci a zarovnání těla ventilu, aby byla zajištěna správná směr průtoku. Ventil je vybaven závitem 1 palce až 3 palce F/F podle ISO 228-1, který musí být přizpůsoben odpovídajícím potrubním závitům v systému. Před montáží by měl být systém vyrovnán a interní komponenty prohlédnuty na poškození nebo znečistění. Běžné chyby při montáži zahrnují nesprávnou orientaci, což může vést k nesprávnému těsnění nebo předčasnému opotřebení kulového mechanismu. Je také důležité zajistit, aby byl ventil nainstalován v místě, které umožňuje snadný přístup při údržbě nebo prohlídce.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se systémy pracujícími s odpadními vodami, viskózními nebo hustými kapalinami a zemědělskými médii. Není vhodný pro páru nebo plynné aplikace. Při montáži zajistěte kompatibilitu potrubí s typem F/F závitu a zkontrolujte, že médium nepřekračuje teplotní nebo tlakové limity. K provozu není třeba žádné konkrétní příslušenství, ale doporučuje se použít vhodné těsnící prostředky nebo těsnění tam, kde je to nutné, aby se zabránilo únikům na závitových spojích.

Technický pozadí pro projektanty

Pracovní princip tohoto ventilu je založen na kulovém mechanismu, který umožňuje průtok v jednom směru a zabraňuje mu v opačném. Kulička je uložena v komoře tvořené tělem a víklem ventilu, které jsou vyrobeny z litiny GJS 400-15. Kulička je pokryta NBR (nitrilový kaučuk), který poskytuje těsnění proti stěnám komory. Vlastnosti litinového těla a kuličky s NBR povlakem zajišťují odolnost v prostředí s viskózními nebo částicově zatíranými médii. Ventil je navržen tak, aby se integroval do systémů, kde by zpětný průtok mohl způsobit provozní problémy, a jeho výkon je ovlivněn viskozitou média, provozním tlakem a teplotními podmínkami.

Údržba a provoz

Doporučuje se pravidelná prohlídka ventilu, aby byl kulový mechanismus volný od nečistot a fungoval hladce. Zkontrolujte známky opotřebení na povlaku kuličky a sedlové ploše, které mohou ovlivnit těsnící výkon. Pokud je ventil používán v systémech s vysokým obsahem částic, může být třeba častější čištění, aby se zabránilo zablokování nebo snížení účinnosti. V technických datech nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být prováděna podle potřeby v závislosti na stavu systému a vlastnostech média.

Nejčastější otázky

Může být tento ventil použit v párových systémech?
Ne, tento ventil není vhodný pro páru nebo plynná média. Je navržen pro použití s odpadními vodami, viskózními a hustými kapalinami a zemědělskými aplikacemi.

Jaký je minimální tlakový rozdíl potřebný pro správnou funkci ventilu?
Ventil vyžaduje minimální tlakový rozdíl 0,2 bar, aby fungoval správně a zabránil úniku v opačném směru.

Je tento ventil vhodný pro aplikace s vysokou teplotou?
Ne, maximální provozní teplota je +70°C. Překročení této mez může ovlivnit integritu kuličky s NBR povlakem a těsnící výkon.

Může být tento ventil použit v aplikacích se zpětným průtokem?
Ne, je specificky navržen pro umožnění průtoku pouze v jednom směru. Zpětný průtok bude zablokován kulovým mechanismem, aby se zabránilo zpětnému průtoku.
