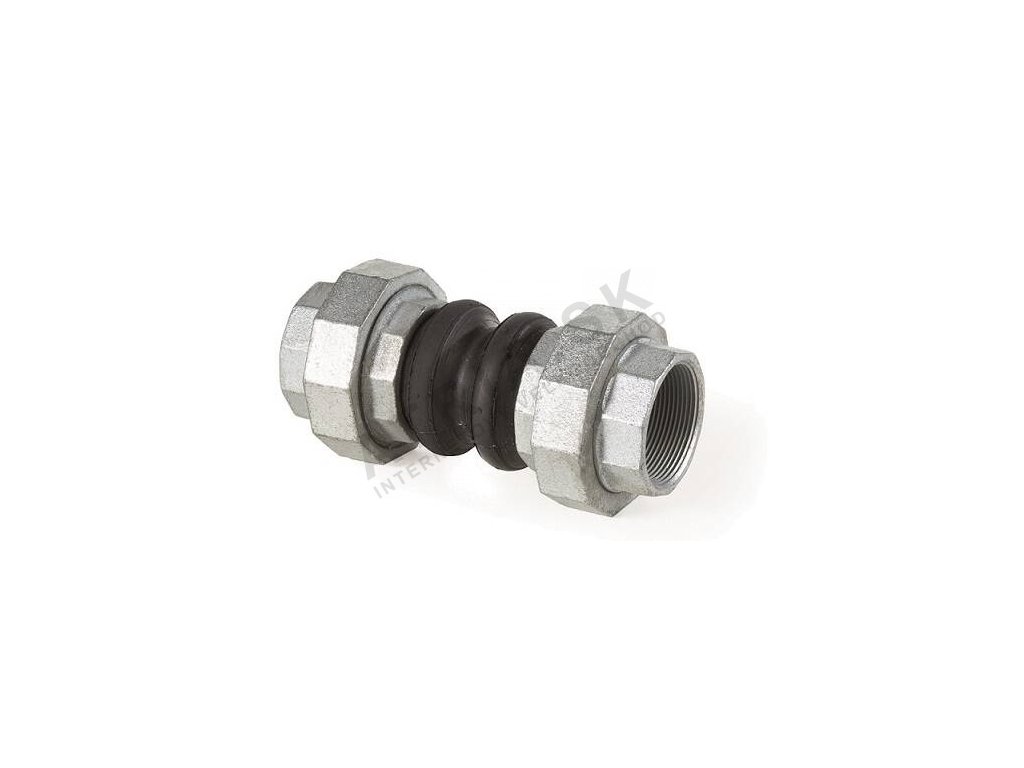

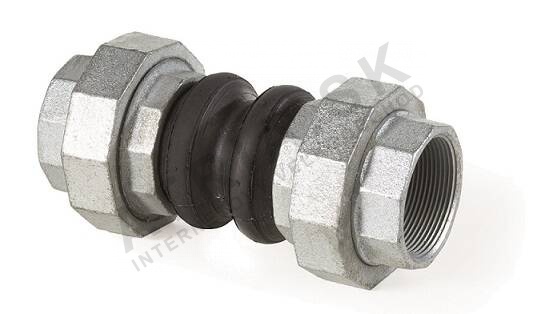

T8 Series Závitový kaučukový kompenzátor - 2 1/2 palce; L=218mm; EPDM - T8500065
Kód: T8500065Související produkty
Detailní popis produktu
Závitové kaučukové kompenzátory jsou základními komponentami v topení, větrání, klimatizaci (HVAC) a distribučních systémech vody. Často se používají v obytných, komerčních a průmyslových budovách k přijetí pohybu potrubí způsobeného tepelnou roztažností, vibracemi nebo hydraulickým rázem. Montére pracující na systémech chlazené vody, teplé vody pro domácnost nebo centrálních topných okruzech se s těmito zařízeními setkají. Kompenzátor se obvykle instaluje mezi tuhá potrubní články, aby umožnil řízený pohyb, zároveň zachoval integritu systému a snížil napětí na armatury a opory.
Správné vybavení a instalace kompenzátoru jsou kritické pro výkon systému. Kompenzátor musí být rozměrován podle očekávaného pohybu, průměru potrubí a provozních podmínek. Měl by být umístěn tak, aby umožnil volný osový pohyb a nesměl být omezen sousedními komponenty. Provozní prostředí, včetně teploty a složení média, musí být také zváženo, aby byla zajištěna dlouhodobá spolehlivost.
Technické parametry
| Materiál | Galvanizovaná ocel |
|---|---|
| Hmotnost | 3,616 kg |
| Kód | T8500065 |
| Značka | IVAR |
Instalace a spojení
Instalace zahrnuje zarovnání kompenzátoru s potrubím a jeho zabezpečení pomocí poskytnutých závitových spojení. Kompenzátor je k dispozici s dírou-dírou (F/F) spojeními podle ISO 228-1, s velikostmi závitů od 3/4 palce do 3 palců. Před utažením zkontrolujte, že kompenzátor není zkroucený a že osový pohyb je v rámci specifikací výrobce. Běžné chyby zahrnují přetížení, což může poškodit pružný prvek, a nesprávné zarovnání, které může způsobit nerovnoměrné napětí a předčasné selhání.
Kompatibilita a příslušenství
Tento kompenzátor je kompatibilní se standardními ocelovými a nerezovými potrubními systémy. Určen je pro použití s vodou a glykolovými kapalinami, ale není vhodný pro páru, plyny nebo hydrokarbonová média. K běžné instalaci nejsou potřeba žádné další příslušenství. Ujistěte se, že systém zahrnuje vhodné opory a expanzní členy pro efektivní správu pohybu.
Technický pozadí pro projektanty
Kompenzátor pracuje tak, že umožňuje osový pohyb prostřednictvím pružného EPDM prvku, který je posilován nylonem. Ocelový obal je vyroben z galvanizované oceli a poskytuje konstrukční podporu. EPDM materiál je odolný proti vodě a glykolu, ale degraduje při expozici olejům, hydrokarbonům nebo vysokým teplotám. Kompenzátor musí být integrován do systému tak, aby umožnil volný osový pohyb bez bočních nebo torzních sil. Doba životnosti závisí na provozních podmínkách, včetně teploty, tlaku a frekvence pohybu.
Služba a provoz
Doporučuje se pravidelná kontrola, aby kompenzátor zůstal funkční. Zkontrolujte známky opotřebení, jako jsou trhliny nebo deformace pružného prvku, a ujistěte se, že závitové spojení jsou pevná. Pokud kompenzátor ukazuje známky poškození nebo snížené pružnosti, měl by být vyměněn. V příručce nejsou uvedeny konkrétní intervaly údržby, ale údržba by měla být prováděna jako součást pravidelných kontrolování systému.
Nejčastější otázky
Může být kompenzátor použit v párových systémech?
Ne, kompenzátor není vhodný pro párové systémy. EPDM pružný prvek není odolný proti páře a může rychle degradovat za takových podmínek.
Je kompenzátor vhodný pro glykolové antifrizní roztoky?
Ano, kompenzátor je vhodný pro vodu s až 50 % obsahem glykolu. EPDM materiál poskytuje odolnost proti glykolovým kapalinám.
Může být kompenzátor použit v systémech s hydrokarbonovými kapalinami?
Ne, kompenzátor není vhodný pro hydrokarbonové kapaliny. EPDM pružný prvek není odolný proti takovým médiím a může selhat předčasně.
Může být kompenzátor použit v systémech s vysokým tlakem?
Kompenzátor má maximální provozní tlak 16 bar. Není vhodný pro systémy překračující tuto hranici tlaku.
Doplňkové parametry
| Kategorie: | BRA.T8.500 - pryžový kompenzátor - závitový |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 3.616 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 25.11.2024 21:22:28 |
