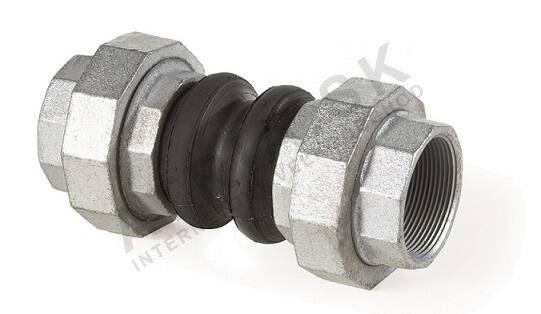

Závitový kaučukový kompenzátor - řada T8 - 3/4 palce; L=165 mm; EPDM

Detailní popis produktu

Závitové kaučukové kompenzátory jsou základními komponenty v topných, větracích a klimatizačních (HVAC) systémech, stejně jako ve vodovodních sítích. Často se používají v obytných, obchodních a průmyslových budovách k přijímání mechanického stresu způsobeného tepelnou roztažností a smrštěním. Instalatéři často potkávají tyto kompenzátory v potrubních systémech, kde je potřeba kompenzace pohybu, aby se zabránilo poškození potrubí a udržela se integrity systému. Kaučukový prvek umožňuje osový, boční a úhlový pohyb, což z něj dělá vhodný pro aplikace, kde je přítomna nesrovnalost nebo dynamické zatížení.

Tyto kompenzátory se často vyskytují v centrálních topných systémech, chlazených vodních oběhových systémech a domácích vodovodních liniích. Jsou zvláště užitečné v systémech, kde vzniká hydraulický ráz nebo tlakové nárazy, protože flexibilní kaučukový prvek pomáhá tlumit vibrace a snižuje riziko poškození potrubí. Instalace takových komponent vyžaduje pečlivé plánování, aby bylo zajištěno, že kompenzátor je správně umístěn a rozměrově vhodný pro očekávaný pohyb a zatížení.

Technické parametry

Materiál - povlak	Ocel galvanizovaná
Hmotnost	0,588 kg
Kód	T8500020
Značka	IVAR

Technické parametry tohoto kompenzátoru jsou klíčové pro správné rozměrování a výběr. Maximální provozní tlak 16 bar zajišťuje kompatibilitu se standardními HVAC a vodovodními systémy. Rozsah teplot od -10°C do +100°C z něj dělá vhodný pro jak topné, tak chlazené aplikace. 3/4 palcová velikost připojení je běžná dimenze ve mnoha potrubních a HVAC instalacích. Kaučukový prvek z EPDM je posilován nylonem, což zvyšuje odolnost a odolnost vůči vodě s až 50 % glykolem.

Instalace a připojení

Kompenzátor je navržen pro závitové připojení (F/F) podle ISO 228-1, s velikostmi od 3/4 palce do 3 palce. Během instalace je důležité zajistit, že závity jsou čisté a bez nečistot, aby se zabránilo únikům. Kompenzátor musí být zarovnán s osou potrubí, aby byl umožněn správný pohyb. Běžnou chybou je přetížení připojení, což může poškodit kaučukový prvek a snížit jeho účinnost. Je také důležité dodržovat pokyny výrobce ohledně povolených hodnot stlačení a prodloužení, aby kompenzátor fungoval podle očekávání.

Kompatibilita a příslušenství

Tento kompenzátor je kompatibilní se standardními HVAC a vodovodními systémy, které používají závitové připojení. Je vhodný pro použití s vodou obsahující až 50 % glykolem, což z něj dělá ideální pro aplikace, kde je potřeba antifriz. K instalaci se obvykle nepotřebují žádné další příslušenství, ale je důležité zajistit, že konstrukce potrubí je schopná přenášet pohyb a zatížení. Kompenzátor není vhodný pro použití s párou, plyny nebo kapalinami obsahujícími oleje nebo uhlovodíky.

Technický pozadí pro projektanty

Kompenzátor funguje tím, že umožňuje osový, boční a úhlový pohyb prostřednictvím flexibilního kaučukového prvku z EPDM. Posilovací vrstva z nylonu poskytuje další sílu a odolnost vůči mechanickému stresu. Ocelové pouzdro je galvanizováno, aby se zabránilo korozi, což z něj dělá vhodný pro použití jak vnitřních, tak venkovních prostředí. Návrh zajišťuje, že kompenzátor může přijmout tepelnou roztažnost a smrštění bez způsobení stresu na potrubí. Doba životnosti kompenzátoru je ovlivněna faktory jako je provozní tlak, teplota a typ kapaliny, která je dopravována. Správná instalace a zarovnání jsou kritické pro maximalizaci účinnosti a životnosti komponentu.

Služba a provoz

Pravidelná kontrola je doporučena, aby bylo zajištěno, že kompenzátor funguje správně. Klíčové kontrolní body zahrnují kontrolu na známky opotřebení nebo poškození kaučukového prvku, ověření, že připojení jsou bezpečná, a zajištění, že kompenzátor je zarovnán s potrubím. Pokud kaučukový prvek ukazuje známky degradace nebo jsou připojení volná, kompenzátor by měl být vyměněn. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale je vhodné kontrolovat komponentu během pravidelné údržby systému.

Nejčastější otázky

Může být tento kompenzátor použit ve vodovodním systému?
Ano, je vhodný pro použití ve vodovodních systémech, včetně těch s až 50 % glykolem. Není doporučeno k použití s párou nebo plyny.

Jaká je maximální provozní teplota tohoto kompenzátoru?
Maximální provozní teplota je +100°C. Může také fungovat při teplotách až do -10°C.

Je kompatibilní s dalšími komponenty IVAR?
Ano, je navržen pro použití se standardními komponenty IVAR, které používají závitové připojení podle ISO 228-1.

Může být tento kompenzátor použit ve chlazeném vodním systému?
Ano, je vhodný pro použití ve chlazených vodních systémech, pokud teplota nepřekročí specifikovaný rozsah a složení kapaliny je kompatibilní s kaučukem EPDM.
