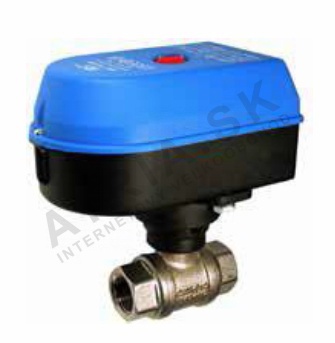

Zónový ventil 230V DN20

Detailní popis produktu

Tento zónový ventil 230V DN20 se běžně používá v otopných soustavách pro zónové řízení teploty v obytných i komerčních budovách. Typicky se instaluje do systémů, kde jednotlivé zóny vyžadují samostatné regulace, například v otopných systémech více místností nebo větších objektů s oddělenými otopnými okruhy. Ventil pracuje spolu s termostaty a řídicími systémy pro řízení průtoku otopného média, čímž zajistí efektivní a cílené rozdělení tepla. Instalatéři pracující na centrálních otopných soustavách, zejména ty zahrnující podlahové vytápění nebo více smyčková otopná tělesa, najdou tento ventil vhodný pro integraci do stávajících nebo nových instalací.

Korektní montáž ventilu je klíčová pro zajištění spolehlivé funkce a účinnosti systému. Ventil je navržen pro použití s neagresivními kapalinami a je vhodný pro systémy s obsahem glykolu pod 50 %. Je také kompatibilní s potažebními vodovody, což zvyšuje jeho univerzálnost pro různé aplikace. FF připojení umožňuje jednoduchou integraci do standardních potrubních systémů a napájení 230 V 50 Hz zajišťuje kompatibilitu se standardním elektroinstalačním vybavením v evropských instalacích.

Technické parametry

Čas otáčení	12s/90°C
Možnosti ovládání	Manuálně/Automaticky
Napětí	230V 50Hz
Typ připojení	FF
Okolní teplota	+55°C
Teplotní rozsah média	+2°C až +110°C
Kód	F14203

Přepínací čas 12 sekund při 90 °C je klíčovým faktorem pro určení vhodnosti ventilu pro konkrétní aplikace, zejména tam, kde je potřeba rychlá odezva. Napájecí napětí 230 V 50 Hz zajišťuje kompatibilitu se standardními evropskými elektrickými systémy. Teplotní rozsah +2 °C až +110 °C umožňuje použití ventilu v širokém rozsahu podmínek otopného média. FF typ připojení zjednodušuje montáž a zaručuje bezneteké a těsné spojení. Maximální okolní teplota +55 °C je důležitá pro určení umístění ventilu a potřeby dodatečného chlazení nebo izolace v prostředí s vysokou teplotou.

Montáž a připojení

Montáž DN20 zónového ventilu vyžaduje pečlivou pozornost k typu připojení a kompatibilitě systému. FF (samice-samice) připojení umožňuje přímé spojení se standardními potrubími pomocí vhodných spojek a těsnění, aby se zabránilo únikům. Ventil by měl být nainstalován do polohy, která umožňuje snadný přístup pro údržbu a manuální přepnutí. Je důležité zajistit správné zapojení elektrického napájení a správnou integraci řídicího systému s pohonem ventilu.

Běžné chyby při montáži zahrnují nesprávnou orientaci ventilu, což může ovlivnit směr průtoku a výkon, a nedostatečné zabezpečení elektrických spojů, což může vést k provozním problémům. Instalatéři by měli také ověřit, že systémový tlak nepřesahuje PN 10, a že médium odpovídá specifikovaným teplotním a chemickým kompatibilitěním hranicím.

Kompatibilita a příslušenství

Tento zónový ventil je navržen tak, aby fungoval spolu se standardními komponentami otopné soustavy, včetně termostatů, řídicích jednotek a pohonů. Je kompatibilní s systémy používající glykolová média s koncentrací pod 50 % a je vhodný pro potažební vodovody. Při montáži může být nutné objednat další komponenty, jako jsou montážní závěsy, těsnící kroužky nebo řídicí moduly, v závislosti na konfiguraci systému. Pro tento model nejsou uvedeny žádné konkrétní související produkty.

Technický pozadí pro projektanty

Ventil pracuje pomocí elektrického pohonu, který otevírá a zavírá ventil v reakci na řídicí signály. Pohon je napájen z napájení 230 V 50 Hz a je navržen tak, aby poskytoval přesné řízení průtoku otopného média. Tělo ventilu je konstruováno tak, aby vydrželo teploty média až do +110 °C a je vhodné pro systémy s obsahem glykolu pod 50 %. FF připojení zajišťuje kompatibilitu se standardními potrubními systémy a umožňuje bezneteké a těsné instalace. Výkon ventilu je ovlivněn systémovým tlakem, typem média a okolní teplotou, což by mělo být bráno v úvahu během návrhu, aby byla zajištěna dlouhodobá spolehlivost a účinnost.

Údržba a provoz

Doporučuje se pravidelné kontrolování ventilu, aby byla zajištěna jeho bezproblémová funkce. To zahrnuje kontrolování elektrických spojů na známky opotřebení nebo poškození a ověření, že ventil funguje hladce v obou režimech – manuálním i automatickém. FF připojení by mělo být kontrolováno na netěsnosti nebo známky koroze, zejména v systémech s glykolovým médiem. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se provádět pravidelné kontroly v souladu se standardními postupy údržby komponent otopných soustav.

Nejčastější dotazy

Může být ventil použit v systémech s obsahem glykolu nad 50 %?
Ne, ventil je vhodný pouze pro systémy s obsahem glykolu pod 50 %, jak je uvedeno v technických datech.

Je ventil kompatibilní s potažebními vodovody?
Ano, ventil je vhodný pro použití v potažebních vodovodech podle specifikací výrobce.

Může být ventil ovládán manuálně?
Ano, ventil umožňuje jak manuální, tak automatické ovládání, což umožňuje přepnutí v případě selhání systému nebo během instalace.

Jaká je maximální okolní teplota pro ventil?
Ventil je schválen pro okolní teploty až do +55 °C, nad tím může být nutné zajistit dodatečné chlazení nebo izolaci.
