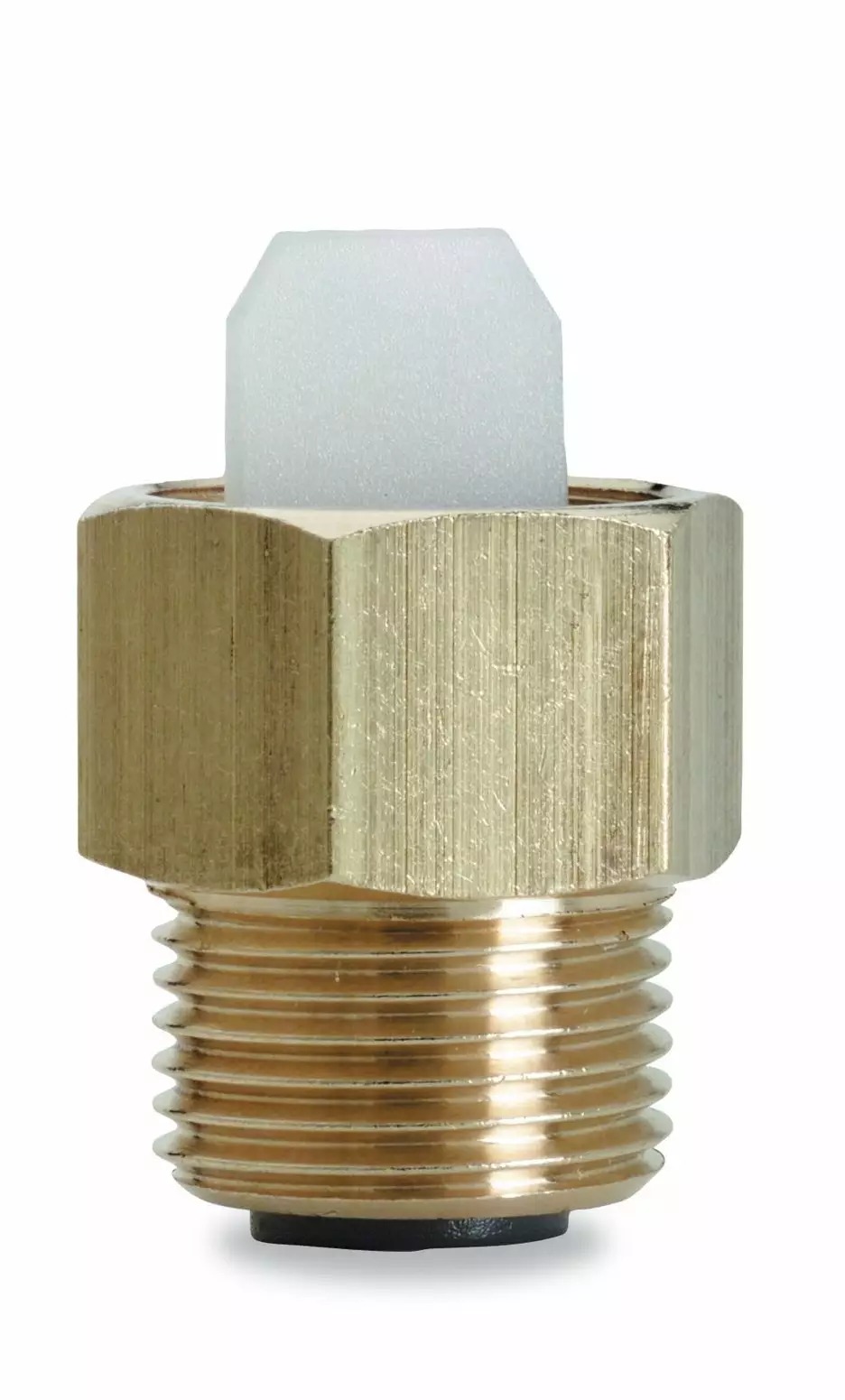

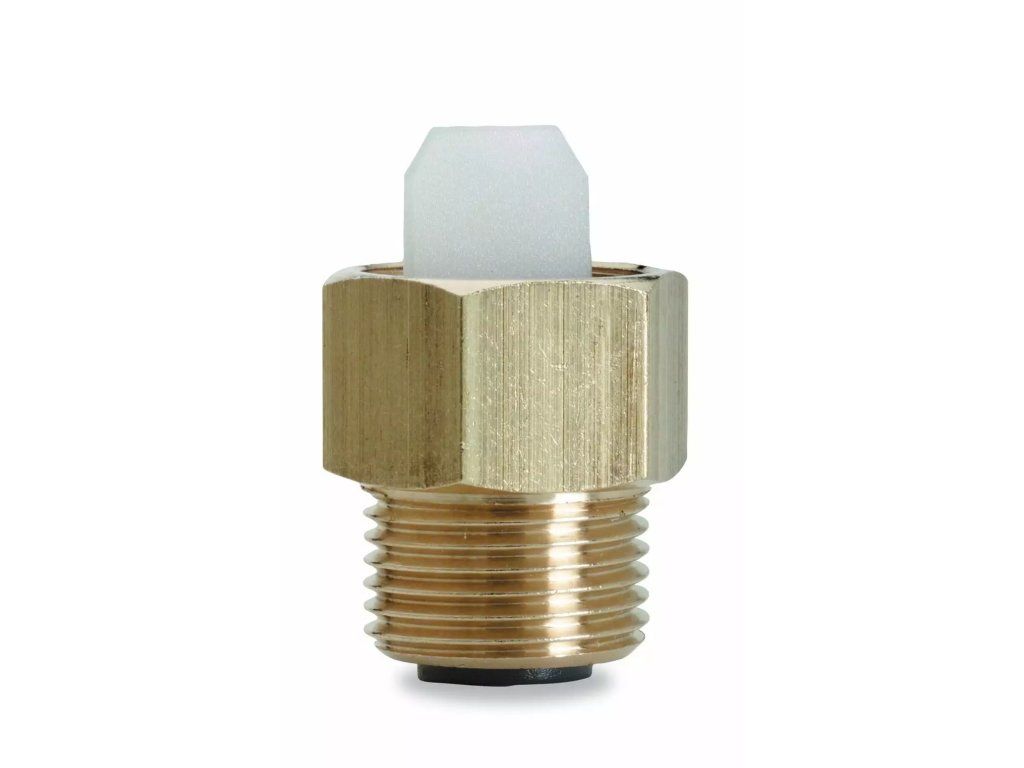

Zpětná klapka - 1/2 palce Mx1/2 palce F

Detailní popis produktu

Zpětné klapky jsou základními komponenty v otopných a sanitárních soustavách, které zajišťují, že tekutiny proudí jedním směrem a zabrání zpětnému průtoku, který by mohl porušit provoz soustavy nebo způsobit poškození. Tato verze se často používá v obytných i komerčních budovách, zejména v systémech, kde dochází k tepelnému roztažení nebo kolísání tlaku. Instalatéři a technici s těmito klapkami setkávají v aplikacích jako jsou oběhové okruhy kotlů, oběhové smyčky a výstupní potrubí čerpadel. Klapka je navržena pro integraci do systémů se středními provozními podmínkami, kde je potřeba spolehlivé řízení průtoku a odolnosti materiálu.

Správné vybavení a instalace zpětných klapek jsou klíčové pro udržení účinnosti a trvanlivosti systému. Tato klapka je určena pro použití v uzavřených systémech, kde je médium kompatibilní s mosazí a provozní podmínky nepřekračují stanovené parametry. Není vhodná pro vysokoteplotní páru nebo agresivní chemické prostředí. Klapka se obvykle instaluje vodorovně nebo svisle, v závislosti na rozvrhu systému a směru průtoku.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Kód	I00402100
Značka	IVAR

Jmenovitý tlak PN 10 znamená, že klapka je vhodná pro systémy pracující do 10 bar. Maximální provozní teplota 120 °C definuje horní mez tepelné odolnosti, což je důležité pro aplikace s teplou vodou nebo ohřátými tekutinami. Materiál, mosaz CW617N, poskytuje dobré odolnosti korozi a mechanickou pevnost, což z ní činí vhodnou pro použití v systémech založených na vodě. Tyto parametry jsou základní pro určení vhodnosti klapky pro konkrétní provozní podmínky a pro zajištění kompatibility s ostatními komponentami.

Instalace a připojení

Klapka se připojuje prostřednictvím závitů 1/2 palce mužského a ženského, které se musí pečlivě přizpůsobit odpovídajícím adaptérm v systému. Před instalací by měly být závity očistěny a prohlédnuty na poškození. Aby bylo zajištěno těsné připojení, doporučuje se použít těsnicí směs nebo závitový pás. Klapka by měla být nainstalována ve správné poloze, s ohledem na směr průtoku uvedený na tělese. Běžné chyby při instalaci zahrnují obrácení směru průtoku, což může vést k nesprávnému těsnění a nízké účinnosti systému. Po instalaci by měl být systém otestován na úniky a výkon průtoku, aby byla potvrzena správná funkce.

Kompatibilita a příslušenství

Tato zpětná klapka je kompatibilní se standardními otopnými a sanitárními systémy, které používají média kompatibilní s mosazí a pracují v rámci stanovených tlakových a teplotních mezí. Může být použita spolu s čerpadly, expanzními nádoby a jinými zařízeními pro řízení průtoku. Pro instalaci se doporučují standardní těsnicí směsi nebo PTFE závitový pás. Pro základní provoz nejsou potřeba žádné další příslušenství. Související produkty zahrnují jiné zpětné klapky a zařízení pro řízení průtoku z rozsahu IVAR, které jsou navrženy pro podobné provozní podmínky a aplikace.

Technický pozadí pro projektanty

Zpětná klapka funguje tak, že umožňuje průtok v jednom směru a automaticky se uzavře, jakmile je zjištěn průtok v opačném směru. Vnitřní mechanismus obvykle zahrnuje disk nebo základní část, která reaguje na rozdíly v tlaku. Materiál mosaz CW617N poskytuje dobrou mechanickou pevnost a odolnost korozi, což z ní činí vhodnou pro systémy založené na vodě. Výkon klapky je ovlivněn provozním tlakem systému, teplotou a chemickými vlastnostmi média. Správná integrace do systému vyžaduje zvážení průtokových měr, tlakových úbytků a potřeby pravidelné údržby, aby byla zajištěna dlouhodobá spolehlivost.

Služba a provoz

Tato klapka nepotřebuje pravidelnou údržbu za normálních provozních podmínek. Doporučuje se však pravidelné prohlédnutí, abychom zkontrolovali známky opotřebení, koroze nebo úniku. Pokud je klapka vystavena částicím nebo usazeninám, může být potřeba provést úklid, aby bylo zajištěno správné těsnění. V technických datech nejsou uvedena konkrétní období údržby, ale jakékoliv potíže s průtokem nebo těsněním by měly být vyšetřeny co nejdříve, aby byla zabráněna porucha systému.

Nejčastější otázky

Může být tato klapka použita v systému s oběhem teplé vody?
Ano, klapka je vhodná pro systémy s teplou vodou s provozní teplotou až 120 °C a jmenovitým tlakem PN 10.

Je klapka kompatibilní s chemickými přísadami ve vodě?
Kompatibilita závisí na konkrétních chemických vlastnostech přísad. Mosaz CW617N je obecně vhodná pro systémy založené na vodě, ale nemusí být vhodná pro velmi agresivní média.

Může být klapka nainstalována ve svislé poloze?
Ano, klapka může být nainstalována buď vodorovně nebo svisle, pokud je směr průtoku správný.

Jaký je maximální povolený tlak pro tuto klapku?
Klapka má jmenovitý tlak PN 10, což odpovídá maximálnímu provoznímu tlaku 10 bar.
