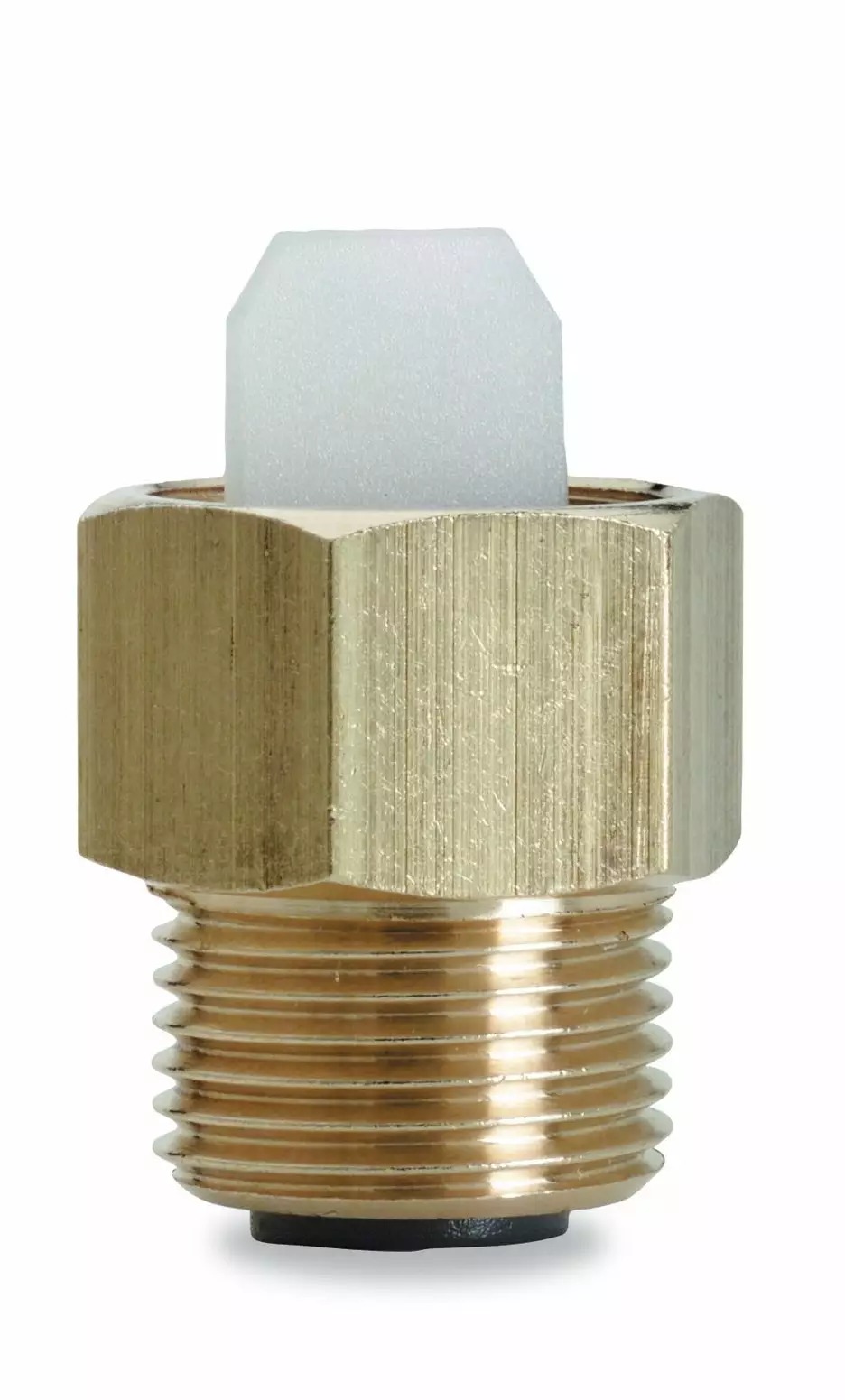

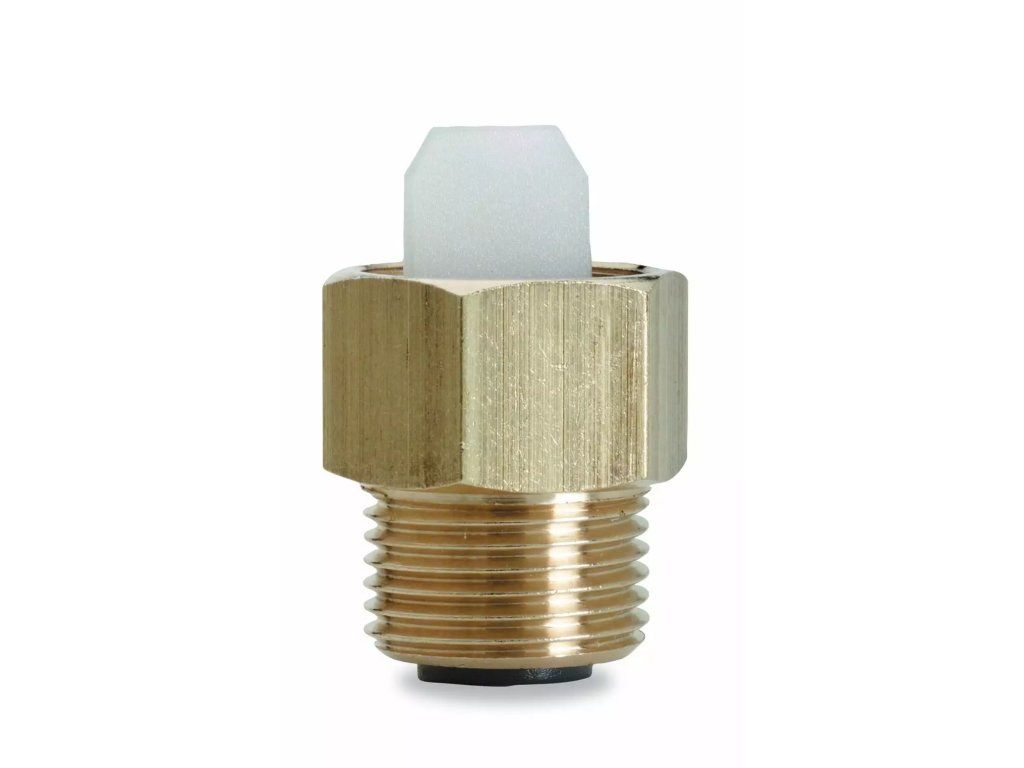

Zpětná klapka - 3/8 palce Mx3/8 palce F
Kód: I00402060Související produkty
Detailní popis produktu
Zpětné ventily jsou základními komponentami v otopných a sanitárních soustavách, kde je třeba udržovat jednosměrný průtok. Často se používají v obytných i komerčních budovách k zabrání zpětného průtoku v okruzích, jako jsou otopné smyčky, oběhové soustavy a čerpadlové linky. Montéři často setkávají s těmito ventily v aplikacích, kde integrity systému a směr průtoku jsou klíčové pro výkon a bezpečnost.
Správné vybavení a instalace zpětných ventilů jsou zásadní pro zajištění účinnosti a trvanlivosti systému. Tento ventil je vhodný pro systémy pracující za středních teplot a tlaků, což ho činí ideálním pro použití v centrálních otopných systémech, oběhových systémech teplé vody a podobných aplikacích, kde jsou běžné tepelná roztažnost a tlakové kolísání.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Kód | I00402060 |
| Značka | IVAR |
Instalace a připojení
Instalace této zpětné klapky vyžaduje pozornost ke směru průtoku, který je označen šipkou na tělese. Ventil má na jedné straně 3/8 palce mužský závit a na druhé straně 3/8 palce ženský závit, což umožňuje připojení mezi dvě závitové komponenty. Před instalací zkontrolujte, zda jsou závity čisté a nepoškozené. Použijte vhodný závitový těsnicí prostředek, aby byla zajištěna netěsnost. Běžnou chybou je obrácení směru ventilu, což může vést k selhání nebo snížení výkonu. Ujistěte se, že je ventil plně utažen a zarovnaný s potrubím systému.
Kompatibilita a příslušenství
Tato zpětná klapka je kompatibilní se standardními měděnými a ocelovými potrubními systémy pracujícími pod zadanými tlakovými a teplotními limity. Může být použita spolu s čerpadly, oběhovými systémy a roztažnými nádoby. Při instalaci zkontrolujte, zda systém obsahuje vhodná zařízení pro uvolnění tlaku a řízení teploty. Pro základní instalaci nejsou potřeba žádná další příslušenství, ale v závislosti na aplikaci mohou být potřeba systémově specifické komponenty.
Technický pozadí pro projektanty
Zpětné ventily fungují tak, že umožňují průtok v jednom směru a automaticky se zavírají, jakmile je zjištěn zpětný průtok. Vnitřní disk nebo základní část je držen otevřený průtokem kapaliny a zavírá se silou zpětného průtoku nebo systémového tlaku. Materiál mosaz CW617N poskytuje dobré mechanické pevnosti a odolnosti proti korozi, což z něj činí vhodný pro dlouhodobé použití v otopných a sanitárních systémech. Výkon ventilu je ovlivněn provozními podmínkami systému, včetně průtoku, tlaku a teploty. Správná integrace do systému zajišťuje, že ventil funguje spolehlivě a nezpůsobuje omezení průtoku nebo pokles tlaku.
Služba a provoz
Doporučuje se pravidelná kontrola ventilu, aby zůstával bez nečistot a fungoval hladce. Zkontrolujte příznaky opotřebení, koroze nebo netěsnosti závitů. Nejsou poskytovány konkrétní intervaly údržby, ale ventil by měl být vyměněn, pokud ukazuje známky selhání nebo sníženého výkonu. Během provozu ujistěte se, že systémový tlak a teplota zůstávají v rámci stanovených limitů, aby nedošlo k poškození ventilu nebo okolních komponent.
Nejčastější otázky
Může být tento ventil použit v oběhových systémech teplé vody?
Ano, ventil je vhodný pro systémy teplé vody pracující do +120°C a na úrovni tlaku PN 10. Často se používá v těchto aplikacích.
Je ventil kompatibilní s měděným potrubím?
Ano, konstrukce z mosazi CW617N je kompatibilní s měděným potrubím a poskytuje bezpečné závitové připojení.
Může být ventil nainstalován svisle nebo vodorovně?
Ano, ventil může být nainstalován v libovolné poloze, pokud je zachován směr průtoku a ventil je správně utažen.
Jaká je maximální provozní teplota ventilu?
Maximální provozní teplota ventilu je +120°C, což z něj činí vhodný pro otopné a systémy teplé vody.
Doplňkové parametry
| Kategorie: | Zpětný ventil |
|---|---|
| Hmotnost: | 0.1 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Rozměr závitu: | 3/8" |
| Typ připojení: | vnitřní × vnější závit |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:11:45 |
