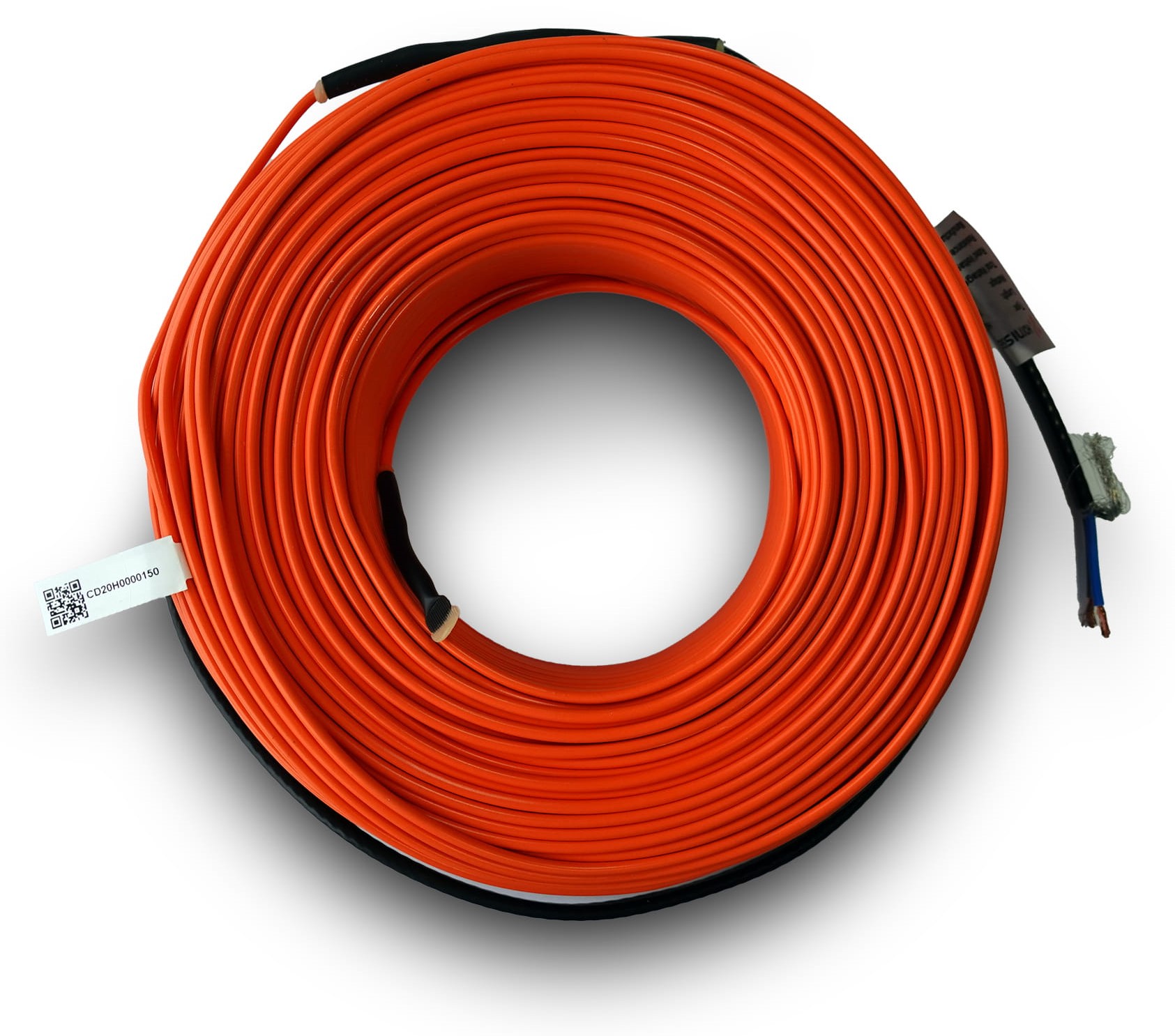

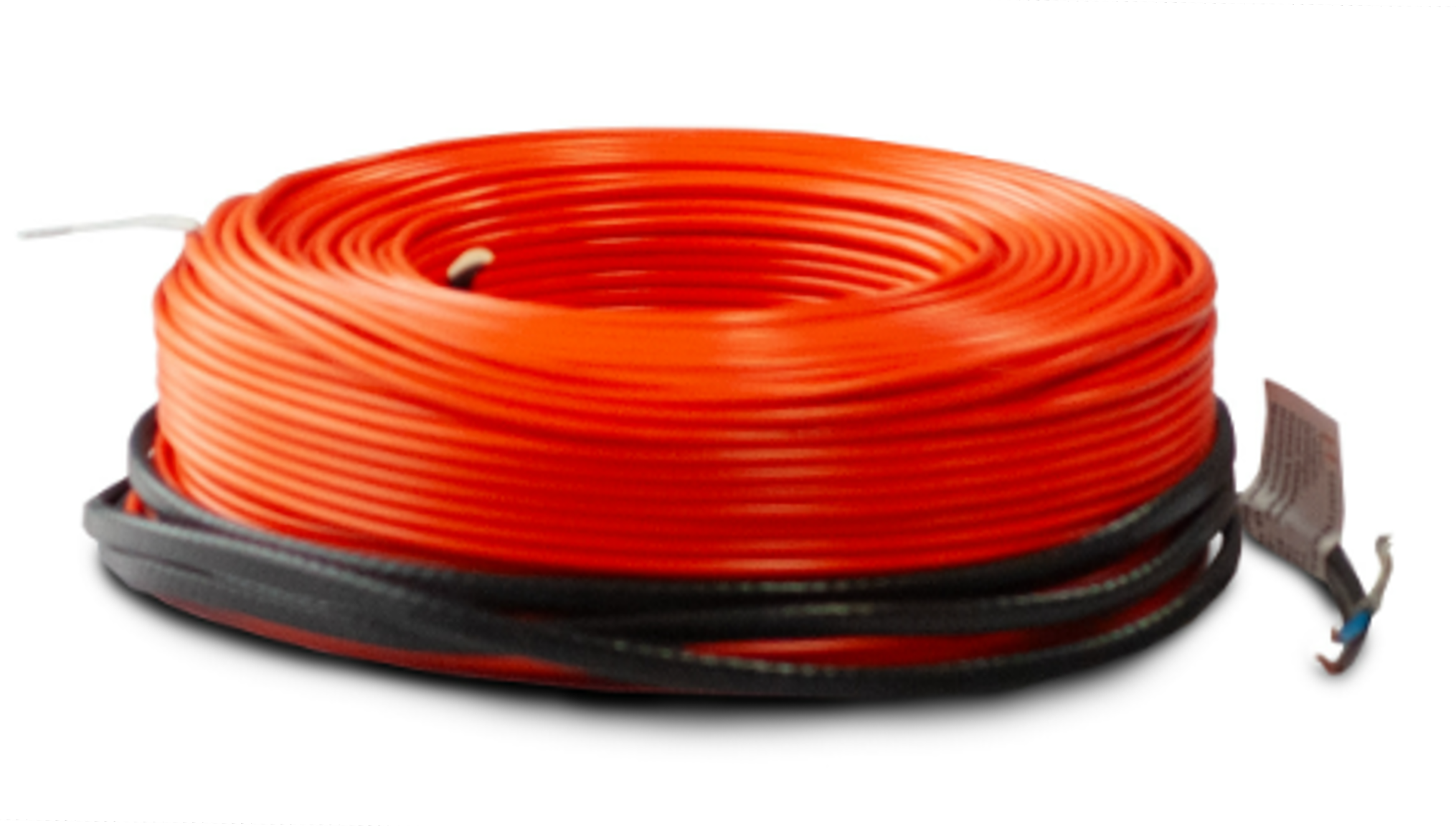

Elektrický vykurovací kábel Hornisse 3,6mm (127,5m)

Podrobný popis

Tento elektrický kabel sa bežne používa v systémoch podlahového vykurovania založených na betóne v byte, apartmánoch, kanceláriách a služobných priestoroch. Inštalatéri ho bežne integrujú pod povrchové materiály ako dlaždice, panely alebo kamenné povrchy. Systém je navrhnutý tak, aby poskytoval rovnomerné vykurovanie celej podlahovej plochy, odstránenie chladných zón a zabezpečenie termálnej pohody. Je zvlášť vhodný pre miestnosti vyžadujúce doplnkové vykurovanie, napríklad pri oknách, balkónoch alebo v kúpeľniach.

Kábel sa umiestňuje priamo na betónovú vrstvu hrubú 3,6 mm, čo umožňuje jeho jednoduché skrytie pod rôznymi druhmi podlahových krytín. Jeho flexibilný dizajn umožňuje rýchlu a jednoduchú inštaláciu, aj v ťažko dostupných oblastiach. Systém pracuje pri 230 V s výkonom 18 W/m, čo zaručuje kompatibilitu so štandardnými elektrickými systémami v väčšine európskych budov. Kábel je zostavený s izoláciou z fluoropolymeru a PVC vonkajším plášťom, čo poskytuje trvanlivosť a odolnosť proti mechanickému poškodeniu a environmentálnym faktorom.

Technické parametre

Inštalácia a pripojenie

Inštalácia začína položením kábla priamo na betónovú vrstvu hrubú 3,6 mm, pričom sa zabezpečuje rovnomerné rozostupy, aby sa udržala rovnomerná distribúcia tepla. Kábel musí byť pevne pripevnený, aby sa predchádzalo jeho pohybu počas betónovania. Odporúčaný minimálny polomer ohýbania je 50 mm, aby sa predišlo poškodeniu izolácie kábla. Po umiestnení sa napájacie káble pripojia k elektrickej sieti pomocou štandardného rozvodného rozdeľovača. Systém musí byť uzemnený cez štít, aby sa zabezpečila bezpečnosť.

Kľúčové kontrolné body zahŕňajú overenie odporu kábla pred a po inštalácii, potvrdenie správnych rozostupov a zabezpečenie pevnosti uzemňovacieho pripojenia. Na predchádzanie týmto problémom sledujte pokyny výrobcu a vykonajte všetky elektrické kontroly pred zakrytím kábla betónom alebo podlahovou krytinou.

Kompatibilita a príslušenstvo

Tento kábel je kompatibilný so štandardnými systémami riadenia podlahového vykurovania pracujúcimi pri 230 V. Pre plnú funkčnosť systému sú potrebné ďalšie komponenty, ako sú termostaty, teplotné senzory a rozvodné rozdeľovače. Rada Hörnisse zahŕňa káble s rôznymi dĺžkami, ako sú modely 15 m, 22,2 m, 37,8 m, 44,4 m, 61,1 m, 67,8 m, ktoré môžu byť vybraté podľa špecifických vykurovacích požiadaviek priestoru. Uistite sa, že všetky komponenty sú získané zo stejného výrobcu, aby sa udržala integrity a výkon systému.

Technický pozadie pre projektantov

Kábel pracuje na princípe odporového vykurovania, ktoré premení elektrickú energiu na teplo prostredníctvom odporu vodiča. Izolácia z fluoropolymeru poskytuje vysokú dielektrickú pevnosť a termálnu stabilitu, zatiaľ čo vonkajší PVC plášť poskytuje mechanickú ochranu a odolnosť voči vlhku. Kábel je navrhnutý na integráciu do betónových vrstiev, kde efektívne prenáša teplo do okolajúcich materiálov a následne do miestnosti. Dlhodobý výkon závisí od správnej inštalácie, správnych rozostupov a dodržiavania odporúčaných prevádzkových teplôt. Flexibilita kábla mu umožňuje prispôsobiť sa nepravidelným tvarom podlahy, čím zvyšuje prispôsobivosť zložitým inštaláciám.

Servis a prevádzka

Nepretržitý servis zahŕňa periodické kontroly odporu kábla a integrity izolácie na detekciu prípadných porúch. Systém by mal byť monitorovaný na príznaky prehrievania alebo nerovnomerného rozdelenia tepla, ktoré môžu signalizovať problémy s inštaláciou alebo poruchy komponentov. Keďže nie sú špecifikované plánované intervaly servisu, odporúča sa pravidelné preverovanie, aby sa zabezpečila bezpečná a efektívna prevádzka. V prípade podezrenia z poruchy by systém mal byť odpojený a preštudovaný kvalifikovaným technikom pred ďalším použitím.

Často kladené otázky

Môže byť tento kábel rezaný na vlastné dĺžky?
Nie, kábel je vyrábaný v pevných dĺžkach a nemôže byť rezaný alebo upravený. Každý model je navrhnutý pre špecifické aplikácie a musí byť vybraný podľa požiadaviek vykurovacej plochy.

Je kábel vhodný pre inštaláciu v mokrých oblastiach, ako sú kúpele?
Áno, kábel je chránený pred vlhkom svojím PVC vonkajším plášťom a fluoropolymerovou izoláciou, čo z neho robí vhodný pre použitie v kúpeľniach a iných oblastiach s vyšším stupňom vlhkosti.

Aká je maximálna prevádzková teplota kábla?
Kábel je schválený pre maximálnu prevádzkovú teplotu 45 °C. Preskúmanie tejto hranice môže ovplyvniť izoláciu a znížiť životnosť kábla.

Ako sa kábel uzemní?
Kábel má uzemňovací štít, ktorý musí byť pripojený k uzemňovaciemu pólku elektrického systému. Toto zabezpečuje elektrickú bezpečnosť a minimalizuje riziko preťaženia alebo poruchy izolácie.
