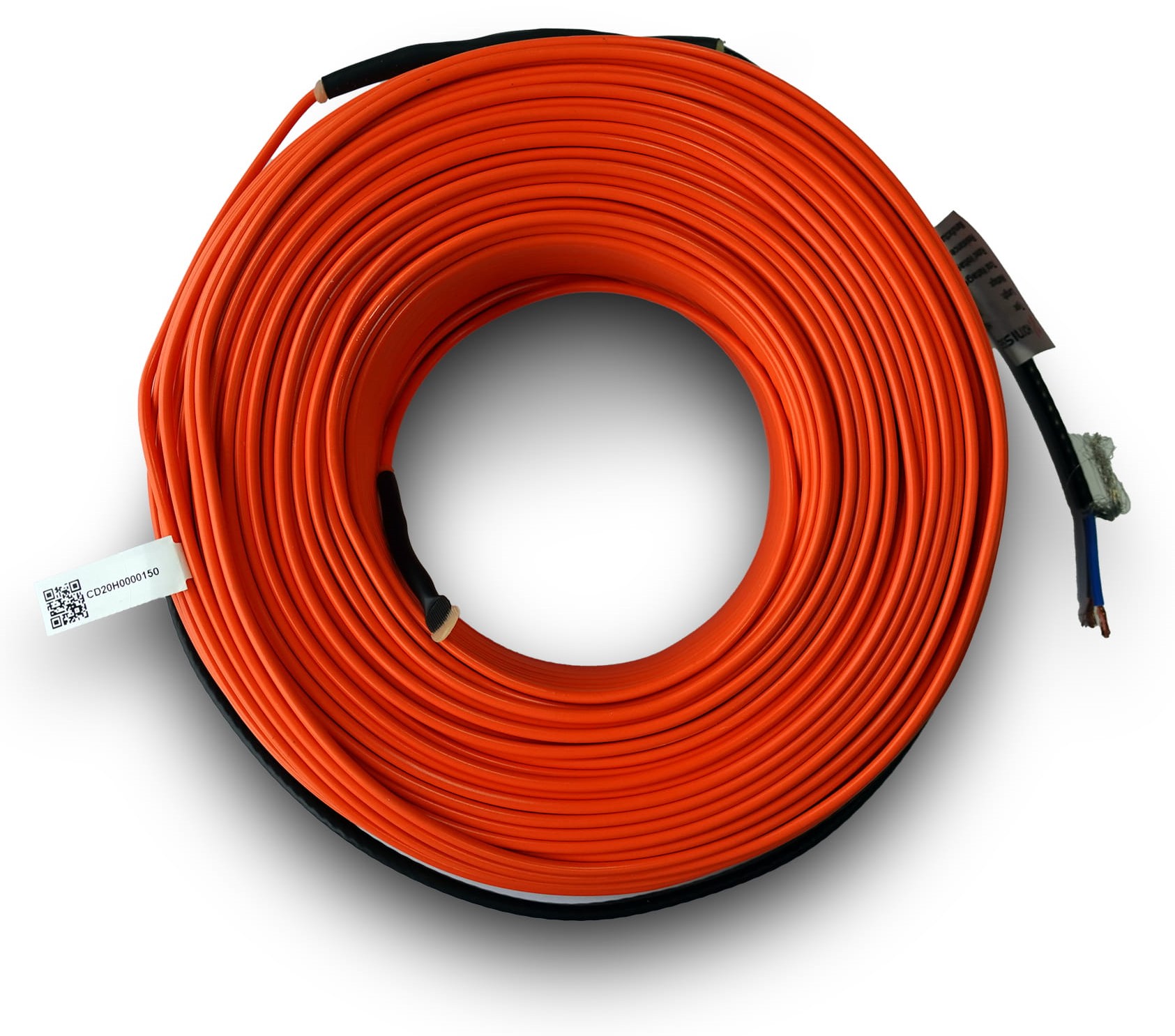

Elektrický vykurovací kábel Hornisse 3,6mm (61,1m)

Podrobný popis

Elektrické káble zabudované do betónových vrstiev sú bežne používané v obytných a komerčných systémoch podlahového kúrenia. Inštalatéri s týmito káblami pracujú pri novostavbách, rekonštrukciách alebo ako doplnkové kúrenie v priestoroch ako sú kúpele, kuchyne alebo pri oknách. Káble sú položené priamo na betónovú vrstvu hrúbky 3,6 mm, čo umožňuje diskrétne začlenenie pod rôzne povrchy podlahy, ako sú dlaždice, panely alebo kamenné povrchy. Systém zabezpečuje rovnomerné rozdelenie tepla po celom povrchu podlahy, vylučuje studené miesta a zvyšuje tepelný komfort. Proces inštalácie vyžaduje pečlivé plánovanie, aby boli správne dodržané rozostupy a pokrytie, najmä v miestnostiach nepravidelného tvaru alebo v oblastiach s vysokými tepelnými stratami.

Kábel Hornisse 3,6 mm je navrhnutý na použitie v obytných aj komerčných prostrediach. Je vhodný pre podlahové kúrenie v domoch, kanceláriách, servisných zónach a iných priestoroch, ktoré vyžadujú doplnkové kúrenie. Kábel je flexibilný a môže byť inštalovaný aj v ťažko dostupných oblastiach, čím je ideálny pre zložité usporiadania. Systém funguje pri 230 V a poskytujúce konzistentné výkon 18 W/m. Dĺžka kabla 61,1 m umožňuje pokrytie väčších miestností alebo viacerých zón v závislosti od návrhu. Inštalácia musí byť vykonaná v súlade s elektrickými a termálnymi predpismi, aby bola zabezpečená bezpečná a efektívna prevádzka.

Technické parametre

Inštalácia a pripojenie

Proces inštalácie začína pripravou čistej, vyrovnaného betónového povrchu. Kábel je rozložený v závoze alebo rovnobežne, aby bol dosiahnutý rovnomerný pokrytie a aby sa predišlo prekrývaniu. Minimálny rozostup medzi káblami musí byť dodržaný podľa pokynov výrobcu. Kábel je potom pripojený k dvojvlákennému napájaciemu káblu so sieťovým pásikom, ktorý má pevnú dĺžku 2,5 m. Pripojenie musí byť vykonané v rozvodnej skrine alebo v terminálovej skrinke a všetky pripojenia musia byť izolované a tesne uzavreté, aby sa predišlo vniknutiu vlhkosti. Kábel musí byť zakrytý minimálne 3,6 mm betónovou vrstvou, aby sa zabezpečilo správne prenos tepla a mechanická ochrana. Bežné chyby inštalácie zahŕňajú nesprávny rozostup, nedostatočné upevnenie kabla alebo nesprávne uzemnenie, čo môže viesť k elektrickým poruchám alebo zníženiu účinnosti.

Kompatibilita a príslušenstvo

Kábel Hornisse 3,6 mm je kompatibilný so štandardnými systémami podlahového kúrenia pracujúcimi pri 230 V. Môže byť použitý s termostaty, teplotnými senzormi a riadiacimi jednotkami navrhnutými pre elektrické kúrenie. Príslušenstvo ako sú rozvodné skrine, terminálové skrine a izolačné materiály môžu byť potrebné na kompletnú inštaláciu. Spoľahlivé produkty zahŕňajú kabla Hornisse 3,6 mm vo dĺžkach 15 m, 22,2 m, 37,8 m, 44,4 m, 67,8 m, 83,3 m a iné. Tieto môžu byť použité na vytvorenie personalizovaného kúrenia s viacerými zónami alebo na výmenu poškodených častí existujúcej inštalácie.

Technický pozadie pre projektantov

Kábel Hornisse 3,6 mm funguje na princípe odporového kúrenia, kde elektrický prúd prechádza cez vodivý jadro, čím sa generuje teplo. Jadro je vyrobené z fluoropolymerového materiálu, ktorý poskytujú vysokú tepelnú odolnosť a odolnosť. Kábel je štítien a izolovaný PVC, čím sa poskytne ochrana pred mechanickým poškodením a vlhkosťou. Dvojvlákenná konštrukcia umožňuje rovnomerné rozdelenie tepla po celej dĺžke kabla. Systém je integrovaný do elektrickej siete budovy a je riadený cez termostat. Účinnosť systému závisí od správneho rozostupu, pokrytí a izolácie podlahy. Maximálna prevádzková teplota 45 °C zabezpečuje, že kábel sa nezohreje nad normálne hranice, čo by mohlo spôsobiť poškodenie alebo zníženie životnosti.

Servis a prevádzka

Pravidelná údržba nie je bežne potrebná pre kábel Hornisse 3,6 mm, keďže je navrhnutý na dlhodobú prevádzku s minimálnym zásahom. Je však dôležité pravidelne kontrolovať elektrické pripojenia, izoláciu a nastavenie termostatu, aby sa zabezpečila optimálna výkon. Akékoľvek známky poškodenia, ako sú trhliny v izolácii alebo vystavené vodiče, by mali byť vyriešené okamžite. Systém by mal byť testovaný počas počiatočnej inštalácie a po akýchkoľvek významných úpravách stavby. V technickej dokumentácii nie sú uvedené konkrétne intervaly servisu, ale odporúča sa dodržiavať pokyny výrobcu pre kontrolu a údržbu.

Často kladené otázky

Môže byť kábel Hornisse 3,6 mm použitý s programovateľným termostatom?
Áno, kábel je kompatibilný s programovateľnými termostaty navrhnutými pre elektrické kúrenie. Termostat musí byť pripojený k elektrickej sieti a nastavený podľa tepelných požiadaviek miestnosti.

Je kábel Hornisse 3,6 mm vhodný pre inštaláciu v kúpele?
Áno, kábel môže byť použitý v kúpele, ak inštalácia dodržiava pokyny výrobcu a miestne stavebné predpisy. Kábel je odolný proti vlhku a môže byť zakrytý minimálne 3,6 mm betónovou vrstvou.

Môžu byť viaceré kabla Hornisse 3,6 mm pripojené paralelne?
Áno, viaceré kabla môžu byť pripojené paralelne na vytvorenie väčšieho kúrenia. Celkový výkon a kapacita elektrickej siete musia byť vypočítané, aby sa zabezpečila bezpečná prevádzka.

Aká je maximálna dĺžka kabla Hornisse 3,6 mm, ktorú možno inštalovať v jednej miestnosti?
Maximálna dĺžka kabla v jednej miestnosti závisí od veľkosti miestnosti a jej tepelných požiadaviek. Dĺžka 61,1 m je vhodná pre väčšie miestnosti alebo viaceré zóny, ale kratšie dĺžky môžu byť vhodnejšie pre menšie oblasti.
