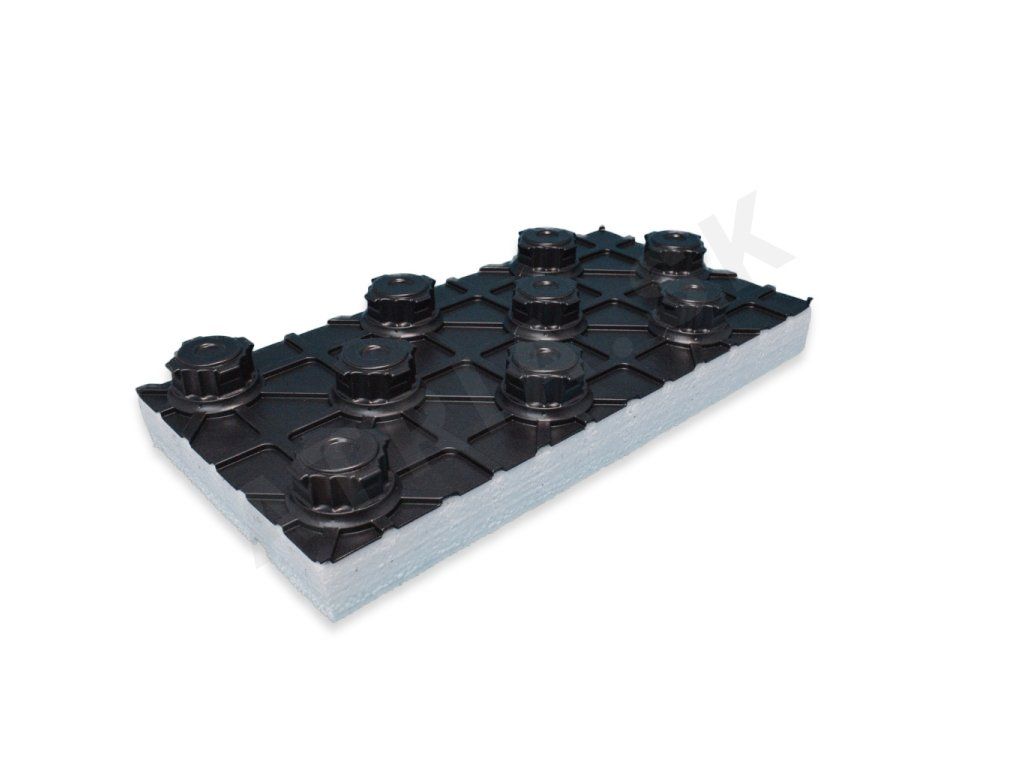

Systémová izolačná doska STIROTERMAL DUO 20

Podrobný popis

Táto izolačná doska je špecificky navrhnutá pre podlahové kúrenie v prostrediach s vysokým mechanickým stresom. Často sa používa v priemyselných halách, skladoch, automobilových dielňach a v oblastiach s vysokou nosnosťou. Doska obsahuje tuhú PS fóliu, ktorá zabráni deformácii pri tlaku a zároveň zabezpečí rovnomerné rozdelenie tepla. Modulárne riešenie umožňuje rýchlu inštaláciu, s prekližkovanými hranami, ktoré zabránia prenikaniu betónu pod dosku po betónovaní. Osmuholníkové držiaky trubiek zabezpečujú pevné umiestnenie kúrenia, čím sa zníži riziko posunu počas inštalácie alebo prevádzky.

Doska je vyrobená z expandovaného polystyrénu (EPS 120) s tepelnou vodivosťou 0,034 W/(m·K), čo poskytuje efektívnu izoláciu a zároveň udržiava konštrukčnú integritu. Posilnená fóliová vrstva poskytuje dodatočnú ochranu pred mechanickým poškodením a zabezpečuje dlhodobú výkonovosť v oblastiach s vysokým pohybom alebo priemyselných prostrediach. Doska je kompatibilná s rôznymi priemermi trubiek a možnosťami rozostupu, čím je prispôsobivá rôznym systémom a požiadavkám inštalácie.

Technické parametre

Čistá plocha dosky	1,12 m²
Čisté rozmery dosky (skutočná použiteľná veľkosť)	1400 x 800 mm
Farba fólie	Čierna
Hrúbka fólie	0,6 mm
Hrúbka izolácie	20 mm
Materiál izolácie	EPS 120
Koeficient tepelnej vodivosti	0,034 W/(m.K)
Materiál fólie	PS
Ohnivá trieda podľa DIN 4102	B1
Ohnivá trieda podľa EN 13501-1	E
Vhodná pre priemer rúrky	14 – 18 mm
Rozostup trubiek	50, 100, 150, 200 mm
Celková hrúbka	42 mm
Štát pôvodu	EU
Maximálne zaťaženie	4000 kg/m²
Počet v balení	11,20 m² / 10 dosiek
Tepelná odolnosť	80 °C
Tepelný prenos	0,55 m² K/W
Hmotnosť	1,58 kg
Kód	STIROTERMAL DUO 20
Značka	Fragmat

Technické parametre definujú vhodnosť dosky pre konkrétne aplikácie. Hrúbka EPS jadra 20 mm a PS fólie 0,6 mm prispievajú k vysokému zaťaženiu dosky 4000 kg/m², čo ju robí ideálnou pre priemyselné a komerčné použitie. Tepelná vodivosť 0,034 W/(m·K) zabezpečuje efektívne udržiavanie tepla, zatiaľ čo ohnivá trieda B1 (DIN 4102) ukazuje dobrú odolnosť proti šíreniu plameňa. Doska podporuje priemery trubiek od 14 do 18 mm a umožňuje rozostupy trubiek 50, 100, 150 alebo 200 mm, čím sa prispôsobuje širokému rozsahu konfigurácií systému.

Inštalácia a pripojenie

Inštalácia začína pripravou rovnej podlahy a zabezpečením správneho odvodu. Dosky sa kladú v prekližkovanom vzorci, aby sa maximalizovala pokrycia a minimalizovali sa medzery. Každá doska má systém prekližkovaných hrán, ktorý zabráni bočnému pohybu a zabezpečí pevné zaradenie k susedným doskám. Osmuholníkové držiaky trubiek sú navrhnuté tak, aby prijali rúrky s priemermi medzi 14 a 18 mm. Po umiestnení trubiek sa systém pokryje samoštandardujúcim zmesom alebo betónom, ktorý vyplní malé výstupky pod trubkami, čím sa zabezpečí plné obalenie a efektívnosť prenosu tepla.

Počas inštalácie je dôležité overiť, že doska je položená priamo na stabilnej základni a že prekližkované hrany sú plne zapojené. Akékoľvek medzery medzi doskami by mali byť vyplnené izolačným materiálom, aby sa zabránilo strate tepla. Bežné chyby inštalácie zahŕňajú nesprávny rozostup trubiek, nedostatočné pripevnenie dosky a nedostatočné pokrytie základov trubiek betónom. Tieto problémy môžu spôsobiť nerovnomerné rozdelenie tepla alebo mechanické napätie na dosku. Vždy dodržujte pokyny výrobcu pre rozostupy a umiestnenie trubiek, aby sa dosiahla optimálna výkonosť.

Kompatibilita a príslušenstvo

Táto izolačná doska je kompatibilná so štandardnými systémami podlahového kúrenia, ktoré používajú plastové alebo kovové rúrky v určenom rozsahu priemerov. Dá sa dobre použiť s oboma metódami – mokrou aj suchou inštaláciou, v závislosti od aplikácie. Pre suché inštalácie sa dá použiť spolu s podlahovými systémami alebo modulovými systémami. Príslušenstvo ako sú dilatačné spoje a tesniace pásky môžu byť potrebné pre väčšie inštalácie, aby sa akceptovali tepelné pohyby a zabránilo sa trhaniu. Súvisiace produkty zahŕňajú distribučnú dosku UHPS a polystyrénovú dosku STIROTERMAL DRY pre suché podlahové systémy. Tieto komponenty pomáhajú dokončiť systém a zabezpečiť jeho dlhodobú odolnosť a výkon.

Technický pozadie pre projektantov

Doska funguje tak, že poskytuje termálne izolačnú základňu, ktorá minimalizuje stratu tepla do spodnej podlahy, zatiaľ čo podporuje kúrenie. Jadro EPS funguje ako nízkonapäťový bariéra, čím sa zníži spotreba energie a zlepší efektívnosť systému. PS fóliová vrstva pridáva tuhosť, čím sa zabráni klesaniu alebo deformácii pri zaťažení. Osmuholníkové držiaky trubiek zabezpečujú, že rúrky zostanú na mieste počas a po inštalácii, čo je kľúčové pre udržiavanie konzistentného rozdelenia tepla. Vysoká nosnosť dosky z nej robí vhodnú pre prostredia, kde sú prítomné ťažké stroje alebo vozidlá, ako sú priemyselné zariadenia alebo automobilové opravárenské dielne.

Incorporácia tejto dosky do väčšieho systému závisí od faktorov ako sú typ kúrenia, rozostupy medzi nimi a celkové tepelné požiadavky priestoru. Projektanti by mali zvážiť tepelnú odolnosť a ohnivú triedu dosky pri plánovaní rozloženia a izolačnej stratégie. Schopnosť dosky podporovať viacero priemerov trubiek a možností rozostupu poskytuje flexibilitu v návrhu systému, čím sa umožní vytvoriť prispôsobivé riešenia podľa konkrétnych potrieb budovy. Správna inštalácia a dodržiavanie pokynov pre rozostupy sú nevyhnutné pre maximalizáciu výkonu a trvanlivosti dosky.

Servis a prevádzka

Počas prevádzky vyžaduje doska minimálny servis vďaka svojej odolnosti proti mechanickému opotrebeniu. Pravidelné kontroly by sa mali zameriavať na hľadanie poškodení, ako sú trhliny alebo deformácie, ktoré by mohli ovplyvniť nosnosť alebo tepelnú účinnosť dosky. V oblastiach s vysokým pohybom je vhodné obmedziť stav dosky periodicky, najmä v oblastiach s koncentrovaným zaťažením. Akékoľvek poškodenie by sa malo opraviť alebo vymeniť čo najskôr, aby sa zabránilo ďalšiemu poklesu. Doska nie je navrhnutá pre demontáž alebo preusporiadanie po inštalácii, takže akékoľvek úpravy by sa mali vykonať počas fázy počiatočnej inštalácie.

Nie sú potrebné plánované servisné intervaly pre tento produkt, keďže neobsahuje pohyblivé časti alebo aktívne komponenty. Avšak v prostredí s extrémnymi podmienkami, ako sú vysoké teploty alebo chemická expozícia, je odporúčané kontaktovať technický list výrobcu pre ďalšie pokyny. Maximálna prevádzková teplota dosky je 80 °C, nad ktorou by mohla byť jej konštrukčná integrita ohrozená. V takých prípadoch môže byť potrebné použiť alternatívne materiály alebo ochranné opatrenia, aby sa zabezpečila bezpečná a efektívna prevádzka.

Často kladené otázky

Môže sa doska použiť s kovovými trubkami na kúrenie?
Áno, doska je kompatibilná s plastovými aj kovovými trubkami na kúrenie, pokiaľ ich priemery sú v určenom rozsahu 14 až 18 mm. Osmuholníkové držiaky trubiek poskytujú pevné umiestnenie bez ohľadu na materiál rúrky.

Je doska vhodná na použitie v obytných budovách?
Hoci je doska primárne navrhnutá pre priemyselné a komerčné aplikácie kvôli svojej vysokému zaťaženiu, môže sa použiť aj v obytných prostrediach, kde je potrebná dodatočná mechanická odolnosť, napríklad v garážiach alebo dielňach.

Aký je maximálny rozostup trubiek s touto doskou?
Doska podporuje rozostupy trubiek 50, 100, 150 a 200 mm. Výber rozostupu závisí od požadovanej výstupnej teploty a tepelných vlastností priestoru, ktorý sa vykúri.

Môže sa doska pri inštalácii rezať na vlastné rozmery?
Áno, doska sa dá rezať na konkrétne rozmery pomocou štandardných nástrojov, ako sú nožnice alebo píla. Je však dôležité zachovať integritu prekližkovaných hrán a držiakov trubiek, aby sa zabezpečila správna funkcia po reze.
