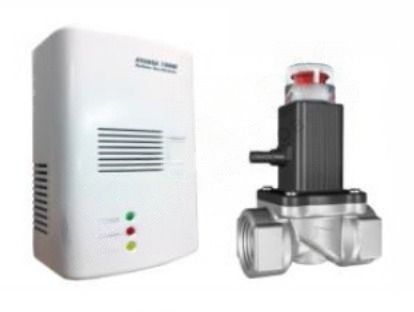

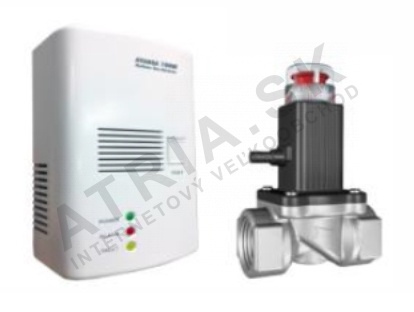

Plynový detektor AVANSA 100M + elektromagnetický ventil G1" DN25

Detailní popis produktu

Plynové detektory jsou základními komponenty v plynových distribučních systémech, zejména v bytových, obchodních a průmyslových prostorách, kde úniky plynu mohou představovat vážné bezpečnostní riziko. Instalatéři a projektanti často integrují tyto zařízení do plynových linek, aby zajistili rychlou reakci na potenciální úniky. Plynový detektor AVANSA 100M se obvykle montuje do prostor, kde je pravděpodobné hromadění plynu, jako jsou kotelny, kuchyně nebo průmyslové plynové skladovací prostory. Spolupracuje s elektromagnetickým ventilem, který automaticky vypne dodávku plynu při detekci úniku. Systém je navržen pro prostředí s teplotou od -15°C do 50°C a vlhkostí až 97% RH. Detektor je vhodný pro metan i LPG a je napájen standardním 220V AC napájením.

Technické parametry

Rozměry balení (mm)	130/150/110
Napájení	AC 220V 50Hz
Materiál	NBR/EKM pryž, provozní teplota
Provozní teplota	-15°C - 50°C
Citlivost	10% L.E.L. (spodní výbušná mez)
Reakční doba	<30 s
Čas uzavření	<1s
Hladina varovného zvuku	> 90 dB ve vzdálenosti 1m
Hmotnost	250 g
Maximální tlak	500 mBar (max. 1 bar tlaková zkouška po dobu 20 minut)
Připojení elektromagnetického ventilu	12V DC
Otevření ventilu	Ruční
Připojení	G1" DN25
Spotřeba energie	<1,5 W v normálním provozu - 3 W v alarmu
Materiál těla elektromagnetu	Ložisková měď, nikl
Materiál těsnění	NBR/EKM pryž
Proud uzavření	<1,5 A (impuls)
Vlhkost	<97% RH (relativní vlhkost)
Kód	AVANSA PLYNOVY DETEKTOR 100MM-1
Značka	AVANSA

Technické parametry plynového detektoru AVANSA 100M jsou klíčové pro správné rozměření a integraci systému. Citlivost 10% L.E.L. zajistí ranou detekci hromadění hořlavého plynu, než dosáhne nebezpečných hladin. Reakční doba méně než 30 sekund a čas uzavření méně než jedna sekunda jsou klíčové pro rychlé vypnutí systému. Elektromagnetický ventil musí být kompatibilní s typem plynu a tlakem systému, a závit DN25/G1 palce zajistí bezpečné mechanické připojení. Napětí pro řízení elektromagnetu 12V DC musí být kompatibilní s výstupem řídicího systému.

Instalace a připojení

Pro instalaci plynového detektoru AVANSA 100M by měl být zařízení namontován do místa s dobrým prouděním vzduchu a s výhledem pro kontrolu. Elektromagnetický ventil je připojen k hlavní plynové lince pomocí závitových připojení DN25/G1 palce. Před montáží ventilu zajistěte, že je plynová linka vyrovnána, a závity utěsněte vhodným závitovým páskem nebo těsnícím prostředkem. Detektor musí být připojen k napájení 220V AC a obvod řízení elektromagnetu musí být připojen ke zdroji 12V DC. Polarity obvodu elektromagnetu musí být správná: bílý kabel je kladný, černý kabel je záporný. Běžnou chybou během instalace je nesprávná polarity, která může zabránit funkčnosti elektromagnetu. Vždy po instalaci ověřte provoz systému testováním alarmu a reakce elektromagnetu.

Kompatibilita a příslušenství

Tento plynový detektor je kompatibilní se systémy používající metan a LPG. Vyžaduje napájení 220V AC a zdroj řízení 12V DC pro elektromagnetický ventil. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Elektromagnetický ventil je předem integrován do jednotky, takže není potřeba samostatný ventil. Jednotka je navržena pro použití s běžnými plynovými potrubními systémy a nevyžaduje speciální nástroje pro instalaci.

Technický pozadí pro projektanty

Plynový detektor AVANSA 100M pracuje tak, že detekuje přítomnost hořlavých plynů na koncentraci 10% spodní výbušné mez (L.E.L.). Technologie senzoru není specifikována, ale reakční doba méně než 30 sekund naznačuje rychlou reakci systému. Elektromagnetický ventil je vyroben z ložiskové mědi s niklovým povlakem, který poskytuje odolnost proti korozi a opotřebení. Těsnící materiál je NBR/EKM pryž, která je vhodná pro plynové aplikace. Systém je integrován do plynové linky a připojen k řídicímu obvodu, který aktivuje elektromagnetický ventil při detekci úniku. Doba životnosti a účinnost jednotky závisí na prostředí, zejména na teplotě a vlhkosti. Vystavení vysoké vlhkosti nebo extrémním teplotám může ovlivnit výkon senzoru a provoz elektromagnetu.

Služba a provoz

Pravidelná údržba plynového detektoru AVANSA 100M zahrnuje vizuální kontrolu jednotky a testování alarmu a reakce elektromagnetu. Systém by měl být pravidelně kontrolován, zejména po jakékoliv úpravě systému nebo v případě falešného alarmu. Elektromagnetický ventil by měl být testován ručně, aby se zajistilo, že se správně otevírá a uzavírá. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se dodržovat pokyny výrobce pro pravidelné testování a kontrolu.

Nejčastější otázky

Může být AVANSA 100M připojen k řídicímu systému 12V DC?
Ano, elektromagnetický ventil může být připojen k řídicímu systému 12V DC. Polarity musí být správná: bílý kabel je kladný, černý kabel je záporný.

Je plynový detektor vhodný pro metan i LPG?
Ano, AVANSA 100M je navržen pro detekci jak metanu, tak LPG. Senzor je kalibrován pro tyto plyny a reaguje na úniky kteréhokoli z nich.

Jaký je maximální plynový tlak, který může elektromagnetický ventil vydržet?
Elektromagnetický ventil může vydržet maximální tlak 500 mBar. Může také odolat tlakové zkoušce 1 bar po dobu 20 minut bez poruchy.

Může být elektromagnetický ventil otevřen ručně?
Ano, elektromagnetický ventil může být otevřen ručně. Toto je užitečné pro testování nebo v případě, že automatický řídicí systém nefunguje.
