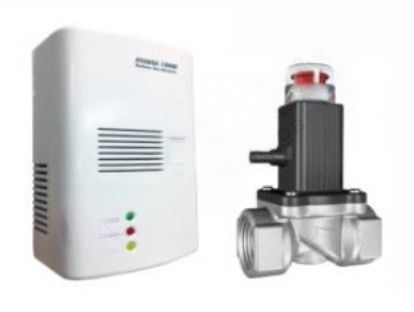

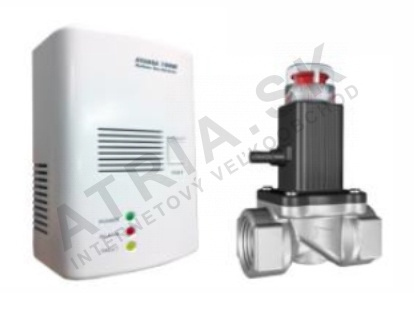

Plynový detektor AVANSA 100M + elektromagnetický ventil G1/2" DN15

Detailní popis produktu

Plynový detektor AVANSA 100M s elektromagnetickým ventilem se často instaluje v prostorách, kde úniky plynů představují významné riziko, jako jsou průmyslové závody, bytové topné systémy a obchodní kuchyně. Montéry obvykle integrují tuto jednotku do plynových rozvodů, aby zajistili rychlou detekci a automatické vypnutí v případě úniku. Zařízení je vhodné pro použití jak vnitřní, tak venkovní, pokud jsou okolní podmínky v rámci provozní teploty -15°C až 50°C a relativní vlhkosti pod 97%. Kompaktní design umožňuje flexibilní montáž v blízkosti plynových spotřebičů nebo v technických místnostech, což zajišťuje blízkost potenciálních míst úniku.

Elektromagnetický ventil poskytuje elektromechanický závorový mechanismus, který lze aktivovat manuálně nebo prostřednictvím signálu z detektoru. Tato integrace podporuje jak manuální nouzové reakce, tak automatické bezpečnostní protokoly, což z něj dělá ideální řešení pro aplikace vyžadující vysokou úroveň bezpečnostních požadavků. Elektromagnetický ventil má maximální pracovní tlak 500 mBar a je vyroben z mosazi a niklu pro odolnost v korozi. Detektor sám pracuje na principu katalytického hoření, detekuje hořlavé plyny na 10% jejich spodní explozní mez (L.E.L.), což zajišťuje varování před dosažením nebezpečných koncentrací.

Technické parametry

Instalace a připojení

Instalace by měla být provedena kvalifikovaným odborníkem podle místních bezpečnostních předpisů. Detektor musí být namontován v místě bez překážek, ideálně ve výšce 1 až 2 metry nad zemí pro detekci metanu nebo nižší pro těžší plyny jako je LPG. Elektromagnetický ventil je připojen k plynovému rozvodu pomocí závitových spojek G1/2" DN15. Ujistěte se, že všechna připojení jsou pevná a těsná, případně použijte vhodný těsnicí prostředek nebo pásko PTFE.

Před uvedením do provozu ověřte, že napájení je stabilní na 220V AC 50Hz a že polarity 12V DC zapojení je správná – bílá vodič pro kladný pól, černá vodič pro záporný pól. Zkontrolujte spojitost cívky elektromagnetického ventilu a potvrďte, že ventil se plně uzavře při aktivaci. Běžnou chybou je nesprávná orientace detektoru, což může vést k zpožděné nebo chybějící detekci. Vždy proveďte funkční test po instalaci, aby byla potvrzena aktivace poplachu a uzavření ventilu.

Kompatibilita a příslušenství

AVANSA 100M je navržen pro použití se standardními plynovými rozvody a je kompatibilní s většinou domácích a lehkých průmyslových plynových systémů. Vyžaduje výhradní napájení 220V AC a zdroj 12V DC pro elektromagnetický ventil. Další komponenty, jako jsou rozvaděče, kabelové trubky a těsnicí materiály, mohou být potřeba v závislosti na prostředí instalace a místních předpisech. Pro základní provoz nejsou potřeba žádné konkrétní příslušenství, ale lahvička s testovacím plynem může být užitečná pro kalibraci.

Technický pozadí pro projektanty

Detektor pracuje na katalytickém hořečním senzoru, který reaguje na přítomnost hořlavých plynů měřením tepla generovaného během oxidace. Senzor je umístěn v odolné skořápkě z kaučuku NBR/EKM, vybraného pro svou odolnost vůči běžným plynům a prostředím. Elektromagnetický ventil je vyroben z mosazní-niklové slitiny, což zajišťuje dobrou odolnost proti korozi a mechanickou pevnost. Integrace do většího systému vyžaduje zohlednění řídicího napětí a potřeby stabilního napájení, aby se minimalizovalo riziko falešných poplachů nebo selhání během provozu.

Projektanti systémů by měli zohlednit požadavek detektoru na 220V AC a 12V DC pro elektromagnetický ventil. Maximální tlak 500 mBar zajišťuje kompatibilitu se standardními plynovými distribučními systémy. Dlouhodobý výkon může být ovlivněn vystavením extrémním teplotám nebo vysoké vlhkosti, což může ovlivnit přesnost senzoru v průběhu času. Pravidelné testování je doporučeno, aby byla zajištěna spolehlivost systému.

Údržba a provoz

Údržba zahrnuje pravidelnou kontrolu senzoru a elektromagnetického ventilu na fyzické poškození nebo zácpy. Detektor by měl být pravidelně testován pomocí certifikovaného testovacího plynu, aby bylo zajištěno, že aktivuje poplach a správně ovládá ventil. V technické dokumentaci nejsou uvedeny žádné plánované intervaly údržby, ale je vhodné sledovat místní bezpečnostní předpisy pro pravidelné kontroly. Pokud se poplach často aktivuje bez příčiny, vyšetřete potenciální falešné aktivační faktory, jako jsou parafy z čisticích prostředků nebo použití rozpouštědel.

Během provozu detektor neustále monitoruje vzduch na koncentrace plynů. Pokud dojde k úniku, poplachový signál se ozve nad 90 dB ve vzdálenosti 1 metr a elektromagnetický ventil se uzavře během jedné sekundy. Po události úniku je třeba systém manuálně resetovat. V případě podezření na poruchu vypněte napájení a zkontrolujte dráty a senzor na známky opotřebení nebo znečistění.

Nejčastější otázky

Může být AVANSA 100M použit s oběma systémy metanu a LPG?
Ano, detektor je kalibrován pro metan a pro kapalný petrolejový plyn (LPG) a může být integrován do systémů s kterýmkoli z těchto paliv.

Je elektromagnetický ventil kompatibilní s 12V DC řídicími systémy?
Ano, elektromagnetický ventil je navržen k provozu s 12V DC zdrojem, což mu umožňuje být řízen standardními nízkonapěťovými systémy.

Jaký je maximální tlak, který elektromagnetický ventil vydrží?
Elektromagnetický ventil má maximální pracovní tlak 500 mBar a projel tlakovou zkouškou 1 bar po dobu 20 minut.

Může být detektor otevřen manuálně?
Ne, detektor nemá manuální otevírací funkci. Elektromagnetický ventil lze otevřít manuálně, ale samotný detektor nemůže být manuálně otevřen.
