Elektrický termostat ADEX TTUV

Detailní popis produktu

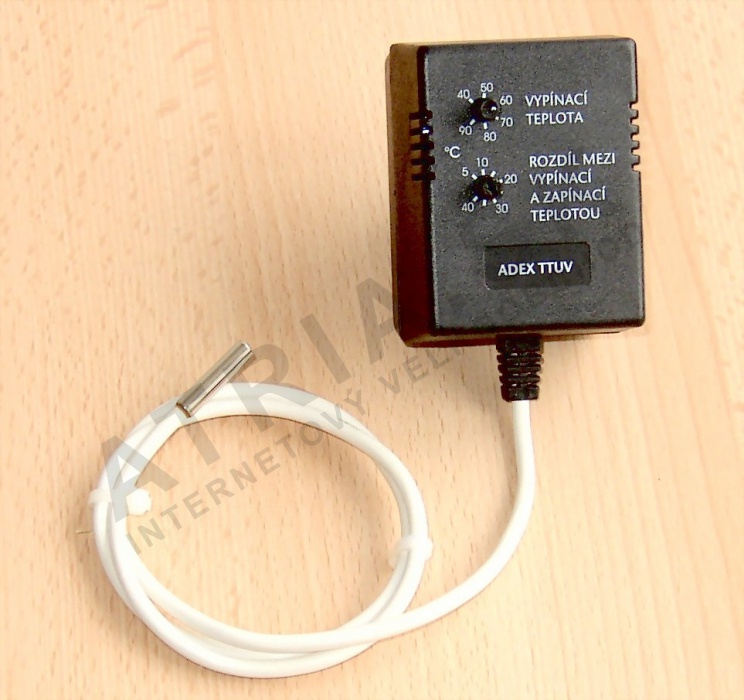

Elektronický termostat ADEX TTUV se obvykle instaluje do nádrží na teplou užitkovou vodu (DHW), aby řídil četnost zapínání zdrojů tepla, jako jsou plynové kotle. Je vhodný i pro jiné vytápěcí a teplotní řídicí aplikace. Tento systém se často používá v obytných i komerčních budovách, kde je požadována přesná regulace teploty. Instalatéři ho často integrují do centrálních vytápěcích systémů, solárních tepelných systémů a průmyslových vytápěcích obvodů. Termostat zajišťuje stabilní provoz tím, že udržuje definovaný rozsah teplot a zmenšuje nepotřebné spínací cykly.

Jeho modulární návrh umožňuje flexibilní instalaci s oddělenými ovládacími a spínacími moduly. Teplotní senzor je umístěn v místě měření, zatímco spínací modul je montován v blízkosti napájení. Tato konfigurace umožňuje vzdálené monitorování a ovládání bez poškození bezpečnosti nebo výkonu. Systém je navržen pro prostředí, kde časté spínání může vést k opotřebení nebo neefektivitě. Správná instalace zajišťuje, že termostat funguje spolehlivě po dlouhou dobu.

Technické parametry

Napájení	230V
Rozsah nastavení diferenciálu	5°C
Rozsah nastavení spínací teploty	40°C
Hmotnost	0,1 kg
Kód	125008
Značka	AVANSA

Rozsah spínací teploty termostatu (40°C–90°C) a rozsah diferenciálu (5°C–40°C) jsou klíčové pro určení toho, jak často se zapíná řízený zdroj tepla. Vyšší diferenciál snižuje frekvenci spínání, což může prodloužit životnost zdroje tepla. Hodnoty relayských kontaktů (max. 8 A / 250 V pro rezistivní zátěže) zajišťují kompatibilitu se standardními elektrickými vytápěcími systémy. IP40 znamená, že je třeba termostat instalovat v suchém a chráněném prostředí, mimo přímého kontaktu s vodou.

Instalace a připojení

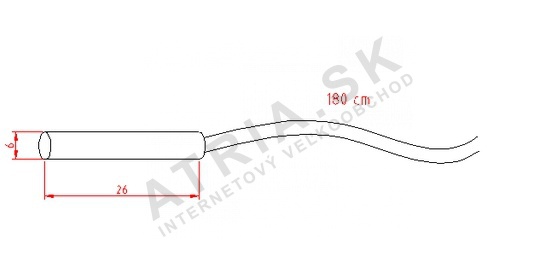

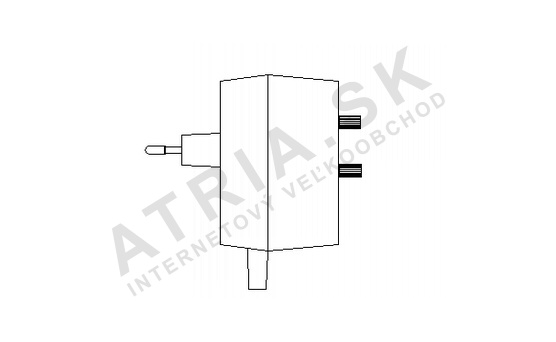

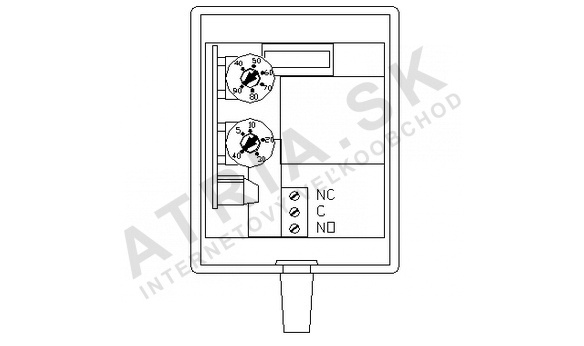

K instalaci ADEX TTUV nejprve umístěte teplotní senzor na požadované místo měření, přičemž se ujistěte, že je plně ponořen do média. Modul TTUV1 pro ovládání a modul TTUV2 pro spínání jsou propojeny vnitřním vedením, a spínací modul je připojen do běžné zásuvky. Relayský výstup je připojen k zdroji tepla vhodnými kabely a konektory vhodnými pro zátěž. Během instalace zkontrolujte, že je odpojeno hlavní napájení a že jsou všechny připojení bezpečně a izolováne. Běžné chyby zahrnují nesprávné umístění senzoru, což může vést k nepřesným měřením, nebo použití kabelů menšího průřezu pro relayský výstup, což může vést k přehřátí.

Kompatibilita a příslušenství

Tento termostat je kompatibilní s rezistivními zátěžemi, jako jsou elektrické topné tělesa a plynové kotle vybavené relayským ovládáním. Vyžaduje napájení 230 V AC a je vhodný pro integraci do standardních vytápěcích systémů. Další komponenty, jako jsou montážní konzole nebo ochranné kryty, mohou být potřeba v závislosti na prostředí instalace. Související produkty zahrnují Euroster 11 E a AVANSA TH 2A, což jsou alternativní konfigurace pro podobné aplikace.

Technický pozadí pro projektanty

ADEX TTUV pracuje tak, že porovná měřenou teplotu s nastavenou hodnotou a diferenciálem. Když teplota překročí nastavenou hodnotu, relayský kontakt vypne zdroj tepla. Když teplota klesne o nastavený diferenciál, relayský kontakt ho znovu zapne. Elektronika je uložena v plastovém krytu určeném pro vnitřní použití. Systém se integruje do větších řídicích schémat pomocí relayského výstupu, což umožňuje rozšíření nebo automatizaci. Dlouhodobý výkon závisí na správném umístění senzoru a vyhýbání se vystavení vlhkosti nebo extrémním teplotám.

Služba a provoz

Pravidelné kontroly by měly zahrnovat ověření integrity senzorového kabelu a potvrzení, že relayský kontakt funguje správně za zátěže. Elektronika nevyžaduje plánovanou údržbu, ale jakékoliv známky přehřátí nebo mechanického poškození by měly vést k výměně. IP40 znamená, že zařízení musí být drženo mimo vlhké nebo mokré prostředí. V poskytnutých datech nejsou uvedena žádná stanovená období pro servis.

Nejčastější otázky

Může být ADEX TTUV použit s solárním tepelným systémem?
Ano, pokud systém používá rezistivní zátěž a relayský kontakt je kompatibilní s výstupem řídicí jednotky.

Je možné vyměnit teplotní senzor zvlášť?
Ne, senzor je dodáván jako součást kompletního termostatu a nelze ho vyměnit samostatně.

Lze termostat upravit bez nástrojů?

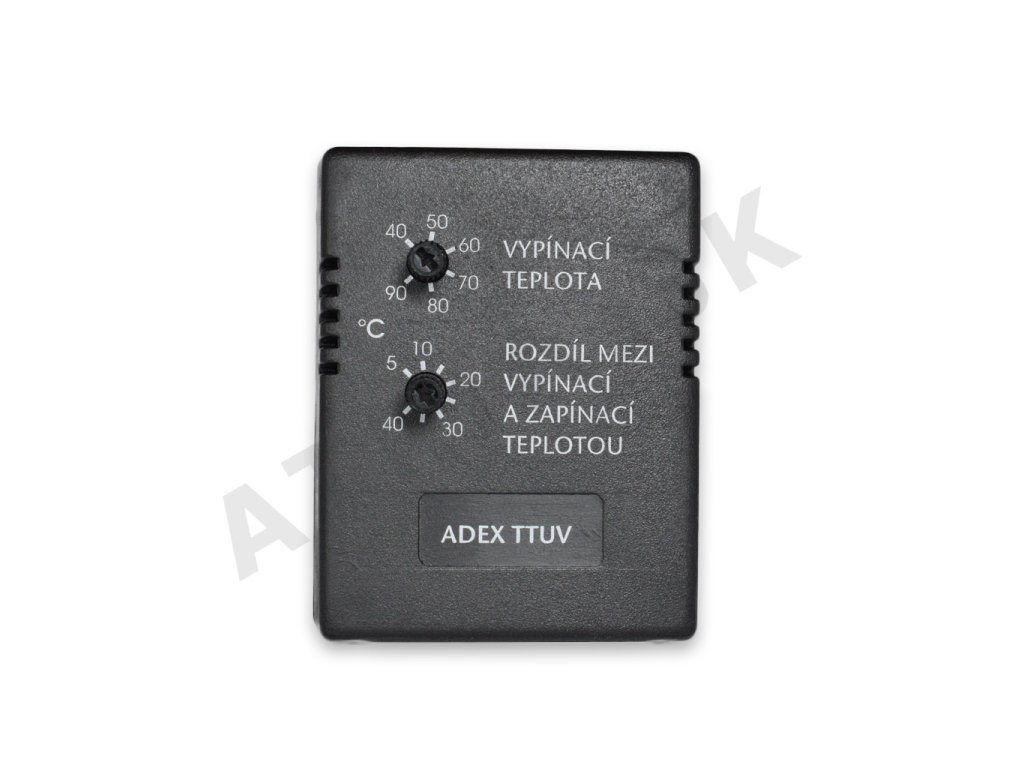

Ano, nastavení teploty a diferenciálu se provádí oddělenými ovládacími prvky na modulu TTUV1.

Lze spínací modul namontovat externě k ovládacímu modulu?
Ano, moduly TTUV1 a TTUV2 jsou propojeny interně a mohou být odděleny pro pohodlnější instalaci.
