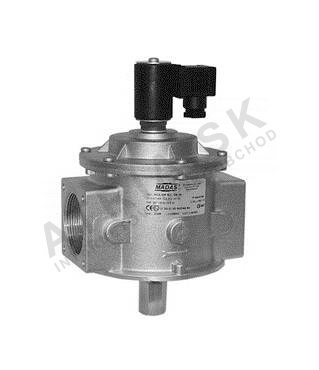

Elektromagnetický závitový ventil pro topná plyna - 5/4 palce; 500mbar; NC; hliník

Detailní popis produktu

Elektromagnetické ventily jsou základní komponenty v topných systémech na plyn, kde slouží ke kontrole průtoku palivových plynů jako je zemní plyn, oxid uhelnatý a propan. Tento ventil se běžně používá v domácích i komerčních topných systémech, včetně centrálních kotlů a plynových ohřívačů vody. Montéři a servisní technici často setkávají s těmito ventily v aplikacích, kde je bezpečnost a přesná regulace kritická, například v systémech s detektory plynů nebo automatickými vypínacími mechanismy. Ventil je navržen tak, aby zůstal uzavřený při výpadku napájení, čímž zajistí bezpečnost systému v případě výpadku elektrické energie nebo poruchy.

Korektní instalace a výběr tohoto ventilu jsou zásadní pro výkon a bezpečnost systému. Ventil musí být integrován do plynové trubky tak, aby mohl přesně reagovat na řídicí signály z detektorů nebo řídicích panelů. Rozsah pracovních teplot a tlaková klasifikace musí být také kompatibilní s návrhovými podmínkami systému.

Technické parametry

Pracovní teplota -20 °C ukazuje, že ventil je vhodný pro použití v chladných prostředích, jako jsou nevyhřívané technické místnosti nebo venkovní instalace. Jmenovitá tlaková klasifikace PN 6 zajišťuje, že ventil může zvládnout typické plynové tlaky v domácích a lehkých komerčních aplikacích. Tyto parametry jsou zásadní pro určení kompatibility s návrhem systému a pro výběr správné velikosti a materiálu ventilu.

Instalace a připojení

Instalace tohoto elektromagnetického ventilu vyžaduje závitové připojení 5/4 palce, které musí být ověřeno pro kompatibilitu s existujícím potrubím. Ventil je dodáván s manuálním přepínačem pro nouzový přístup nebo testování. Během instalace je důležité zajistit, že ventil je orientován správně, s indikací směru průtoku na tělese. Běžnou chybou je nesprávná orientace, což může vést k nedostatečnému těsnění nebo nedokonalému uzavření. Ventil musí být také namontován v místě, které umožňuje snadný přístup pro údržbu a kontrolu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s detektory plynů a řídicími systémy, které poskytují signál pro otevření nebo uzavření ventilu. Běžně se používá spolu s plynovými topnými spotřebiči a musí být připojen k napájecí síti 230 V. Pro systémy s alternativními požadavky na napětí, jako je 12 V nebo 24 V, lze ventil objednat s příslušnou konfigurací napájení. Pro standardní instalaci nejsou potřeba žádné další příslušenství, ale manuální přepínač by měl být otestován po instalaci, aby byla zajištěna správná funkce.

Technický pozadí pro projektanty

Ventil funguje na principu elektromagnetu, kde elektrický proud aktivuje elektromagnet, který otevírá ventil. Konfigurace normálně uzavřená zajišťuje, že ventil zůstává uzavřený v nepřítomnosti napájení, což poskytuje bezpečnostní mechanismus. Tělo je vyrobeno z litinového hliníku, který poskytuje dobrou odolnost proti korozi a mechanickou pevnost. Klasifikace IP65 zajišťuje ochranu proti prachu a stříkající vodě, což z něj dělá vhodný pro prostředí s potenciálním vystavením vlhkosti. Výkon ventilu je ovlivněn kvalitou elektrického napájení a integritou řídicích signálů z detekčního systému.

Údržba a provoz

Doporučuje se pravidelná kontrola ventilu, aby byly těsnicí plochy bez nečistot a aby manuální přepínač fungoval správně. Ventil by měl být pravidelně testován, aby bylo potvrzeno, že otevírá a uzavírá v reakci na řídicí signály. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale jakékoliv známky netěsnosti nebo nedostatečné reakce by měly být okamžitě prozkoumány. Klasifikace IP65 zajišťuje, že ventil je chráněn před environmentálními znečistěními, čímž se snižuje potřeba časté údržby.

Nejčastější otázky

Může být tento ventil použit s napájením 24 V?
Ano, ventil lze objednat s konfigurací napájení 24 V. Tuto možnost je nutné specifikovat při objednávce.

Je ventil vhodný pro venkovní instalaci?
Klasifikace IP65 z něj dělá vhodný pro venkovní použití za předpokladu, že instalace je chráněna před přímým vystavením dešti nebo extrémním počasím.

Může být ventil manuálně otevřen?
Ano, ventil má manuální přepínač, který umožňuje jeho otevření bez elektrického napájení. To je užitečné pro testování nebo nouzové situace.

Jaký je maximální pracovní tlak ventilu?
Ventil je certifikován pro maximální pracovní tlak 500 mbar, což je vhodné pro typické plynové systémy v topných aplikacích.
