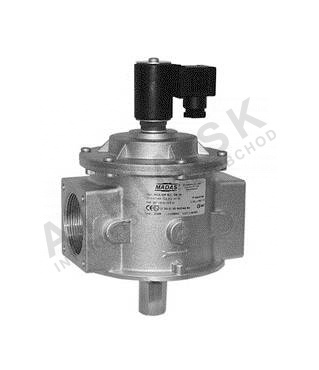

Elektromagnetický závitový ventil pro vytápěcí plyny - 5/4 palce; PN 6; NC; hliník

Detailní popis produktu

Tento elektromagnetický ventil se běžně používá v bytových a komerčních vytápěcích systémech, kde jsou pracovní média plyn, oxid uhelnatý (CO) nebo propan-butan (PB). Typicky se instaluje do systémů, které vyžadují automatické vypnutí v reakci na signály z detektorů koncentrace plynu nebo v případě výpadku napájení. Ventil je vhodný pro integraci do centrálních vytápěcích systémů, plynových kotlů a průmyslových plynových rozvědů, kde spolehlivé vypnutí je zásadní pro bezpečnost a řízení systému.

Jako normálně uzavřený (NC) ventil zajišťuje, že systém zůstává uzavřený v nepřítomnosti elektrického signálu nebo při výpadku napájení. Funkce ručního převodu umožňuje dočasné otevření během instalace, údržby nebo nouzových situací. Ventil je vyroben z litinového hliníku, což poskytuje lehké, ale odolné řešení pro dlouhodobou provozní dobu v prostředích s kolísajícími teplotami.

Technické parametry

Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 6
Hmotnost	1,96 kg
Kód	CM05C0000008
Značka	IVAR

Ventil má jmenovitý tlak PN 6 a může pracovat při maximálním tlaku 500 mbar. Rozsah provozní teploty je od -20 °C do +60 °C, což ho činí vhodným pro jak studené, tak teplé prostředí. Tyto parametry jsou zásadní pro určení správné velikosti a typu ventilu pro systém. Klasifikace PN 6 zajišťuje kompatibilitu se standardními plynovými distribučními systémy, zatímco rozsah teplot umožňuje instalaci jak vnitřních, tak polootkrytých místností.

Instalace a připojení

Ventil je navržen pro závitové připojení a má závitovou velikost 5/4 palce. Před instalací zajistěte, že systém je vyrovnán tlakem a ventil je správně orientován tak, aby odpovídající směr průtoku. Ruční převodní páka by měla být umístěna pro snadný přístup. Běžnou chybou během instalace je nesprávná orientace závitu, což může vést k únikům nebo nesprávnému těsnění. Vždy ověřte, že ventil je plně utažen a těsnící plochy jsou bez nečistot. Klasifikace IP65 umožňuje instalaci v prostředích s omezeným vystavením vodě nebo prachu, ale není vhodná pro plně ponořené nebo vysokou vlhkost.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s plynovými detektory a řídicími systémy, které poskytují signál 230 V pro pohon. Je určen pro použití s plynem, CO a PB a je vhodný pro integraci do vytápěcích systémů, které vyžadují automatické vypnutí. Pro základní provoz nejsou potřeba žádné další příslušenství, ale doporučuje se použít kompatibilní montážní lištu pro bezpečnou instalaci. Žádné související produkty nejsou k dispozici pro tento model.

Technický pozadí pro projektanty

Ventil pracuje na elektromagnetickém principu, kde elektrický signál napájí cívku, vytváří magnetické pole, které otevře ventil. Normálně uzavřený design zajišťuje, že ventil zůstává uzavřený v nepřítomnosti napájení, což zvyšuje bezpečnost systému. Tělo z litinového hliníku je lehké a odolné korozi, což ho činí vhodným pro široké spektrum prostředí. Integrace do systému vyžaduje spolehlivé napájení a kompatibilní řídicí signál. Trvanlivost ventilu je ovlivněna kvalitou elektrických spojení, frekvencí pohonu a čistotou pracovního média. Pravidelná kontrola těsnících ploch a integrity cívky se doporučuje k udržení výkonu.

Údržba a provoz

Ventil vyžaduje minimální údržbu díky své odolné konstrukci a těsné stavbě. Ruční převodní páka by měla být pravidelně testována pro zajištění hladkého provozu. V technických datech nejsou specifikovány žádné plánované intervaly údržby. Během provozu je důležité sledovat napájení a zajistit, že řídicí signál funguje správně. V případě selhání zůstane ventil ve uzavřené poloze, což zabrání nekontrolovanému průtoku plynu nebo jiných médií. Vždy ověřte integritu elektrických spojení a stav těsnících ploch během pravidelných kontrol.

Nejčastější otázky

Může být ventil použit s 12 V nebo 24 V napájením?
Ano, ventil je k dispozici po vyžádání s možností napájení 12 V nebo 24 V/50 Hz. Standardní model pracuje při 230 V, 50/60 Hz.

Je ventil vhodný pro venkovní instalaci?
Ventil má klasifikaci IP65, která poskytuje ochranu proti prachu a vodním stříkám. Není však doporučeno pro plně venkovní nebo ponořené instalace.

Jaký je maximální provozní tlak ventilu?
Ventil má maximální provozní tlak 500 mbar a jmenovitý tlak PN 6.

Může být ventil ručně otevřen a uzavřen?
Ano, ventil obsahuje ruční převodní páku, která umožňuje dočasné otevření bez elektrického napájení. Toto je užitečné během instalace nebo nouzových situací.
