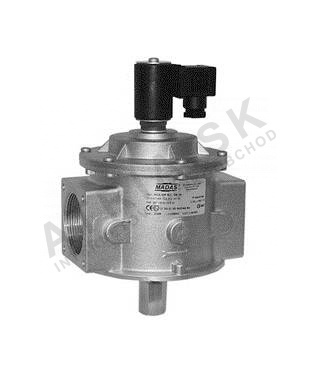

Elektromagnetický závitový ventil pro vytápěcí plyny - 6/4 palce; 500mbar; NC; hliník

Detailní popis produktu

Tento elektromagnetický závitový ventil se běžně používá v domácích i komerčních otopných systémech k regulaci průtoku vytápěcích plynů, jako jsou zemní plyn, CO a PB. Je obvykle instalován v plynových dodacích liniích, kde je vyžadováno automatické vypnutí v reakci na signál od detektoru koncentrace plynů nebo v případě výpadku napájení. Ventil zajišťuje bezpečnou funkci tím, že se automaticky uzavře, když není k dispozici napájení, a je vhodný pro aplikace, kde je bezpečnost plynů prioritou. Často se nachází v centrálních otopných systémech, plynových kotlích a průmyslových vytápěcích instalacích, kde je spolehlivé a bezpečné řízení plynů zásadní.

Ventil je navržen tak, aby se integroval do systémů, které vyžadují dálkové ovládání nebo automatické vypnutí, jako jsou ty s detekcí úniku plynů nebo protokoly nouzového výpadku napájení. Je zvláště užitečný v aplikacích, kde je vyžadováno manuální přepnutí pro údržbu nebo testování. Funkce normálně uzavřený (NC) zajistí, že systém zůstane uzavřený v nepřítomnosti elektrického signálu, což přináší další vrstvu bezpečnosti v systémech s plynem.

Technické parametry

Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 6
Hmotnost	1,864 kg
Kód	CM06C008
Značka	IVAR

Teplotní rozsah provozu od -20 °C do +60 °C umožňuje jeho použití ve velké škále prostředí, včetně chladicích skladů a venkovních instalací. Jmenovitý tlakový rating PN 6 naznačuje, že ventil je vhodný pro nízkotlaké plynové systémy. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby se zajistilo bezpečné a efektivní fungování ventilu v rámci hydraulických a tepelných podmínek systému.

Instalace a připojení

Ventil se připojuje pomocí 6/4 palcového závitového připojení, které musí být pečlivě zarovnáno s odpovídajícím potrubím nebo adaptérem. Před instalací by měl být systém vyrovnán a ventil prohlédnut na případ poškození. Manuální přepínač by měl být otestován, aby se ujistil, že funguje hladce a vrací se do uzavřené pozice při uvolnění. Běžnou chybou při instalaci je nesprávné zapojení závitu, což může vést k únikům nebo nesprávnému těsnění. Je důležité použít správný těsnicí materiál nebo prstenec, aby se zajistilo těsné připojení.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s detektory plynů a řídicími systémy, které poskytují signál 230 V pro aktuaci. Obvykle se používá v kombinaci s plynovými vytápěcími spotřebiči a kotlovými systémy. Pro instalace vyžadující jiné napájecí napětí jsou k dispozici alternativní modely s 12 V nebo 24 V/50 Hz na požadavek. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale doporučuje se ověřit kompatibilitu s řídicím systémem před uváděním do provozu.

Technický pozadí pro projektanty

Ventil pracuje pomocí elektromagnetické cívky, která při napájení otevře ventil a umožní průtok plynu. Když je odstraněno napájení, návratná pružina vrátí ventil do uzavřené pozice. Tělo je vyrobeno z litinového hliníku, což poskytuje dobrý poměr mezi pevností, odolností proti korozi a tepelnou vodivostí. Klasifikace IP65 zajišťuje ochranu proti prachu a proniknutí vody, což jej činí vhodným pro prostředí s potenciálním vystavením vlhkosti. Integrace ventilu do systému závisí na řídicí logice systému detekce plynů a jeho výkon je ovlivněn stabilitou napájecího napětí a integritou těsnících ploch.

Údržba a provoz

Pravidelné vizuální kontroly by měly být prováděny, aby se zkontrolovaly známky opotřebení, koroze nebo úniku. Manuální přepínač by měl být periodicky otestován, aby se ujistil, že funguje správně. V technických datech nejsou specifikovány plánované intervaly údržby. Pokud ventil správně neotevře nebo neuzavře, měly by být zkontrolovány elektrické napájení a cívka na závady. Ventil by měl být vyměněn, pokud jsou poškozeny těsnící plochy nebo cívka již nefunguje.

Nejčastější otázky

Může být ventil použit s 24 V napájecím napětím?
Ano, ventil je k dispozici s napájecím napětím 24 V/50 Hz na požadavek. Standardní verze pracuje při 230 V.

Je ventil vhodný pro použití s plyny CO a PB?
Ano, ventil je navržen pro použití s zemním plynem, CO a PB, jak je uvedeno v technických datech.

Jaký je maximální provozní tlak ventilu?
Ventil má maximální provozní tlak 500 mbar a jmenovitý tlakový rating PN 6.

Může být ventil otevřen manuálně?
Ano, ventil obsahuje manuální přepínač, který umožňuje jeho manuální otevření pro údržbu nebo testování.
