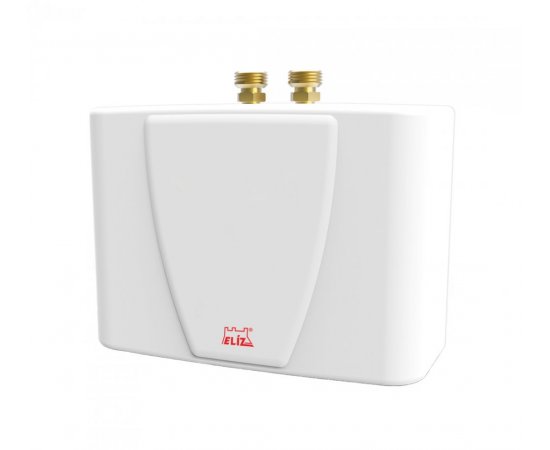

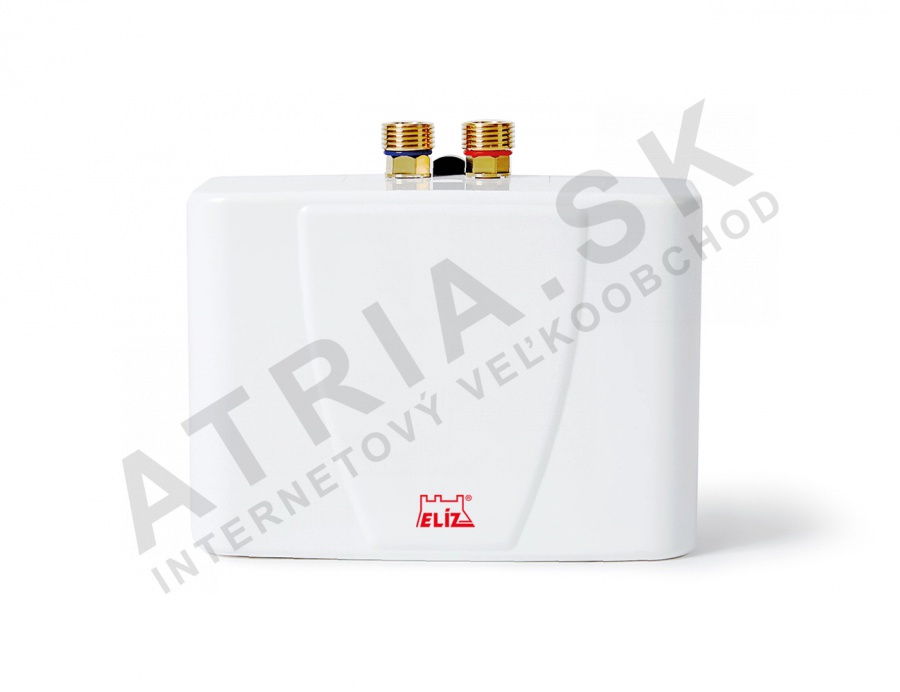

ELIZ EHT 4.5 Tokový ohřívač vody

Detailní popis produktu

ELIZ EHT 4.5 je vhodný pro instalaci v obytných i komerčních kuchyních, kde je potřeba teplá voda na místě použití. Často se integruje do potrubních systémů sloužících dříkům a nádržím, zejména tam, kde omezený prostor zabraňuje použití větších zásobníkových ohřívačů. Instalatéři často pracují v úzkých prostorech pod pracovními plochami nebo uvnitř skříní, což vyžaduje pečlivé proplánování potrubí a elektrických připojení. Tato jednotka je ideální pro aplikace, kde je potřeba okamžitého přístupu k teplé vodě bez nutnosti dlouhých potrubních vedení, čímž se snižují tepelné ztráty a spotřeba energie.

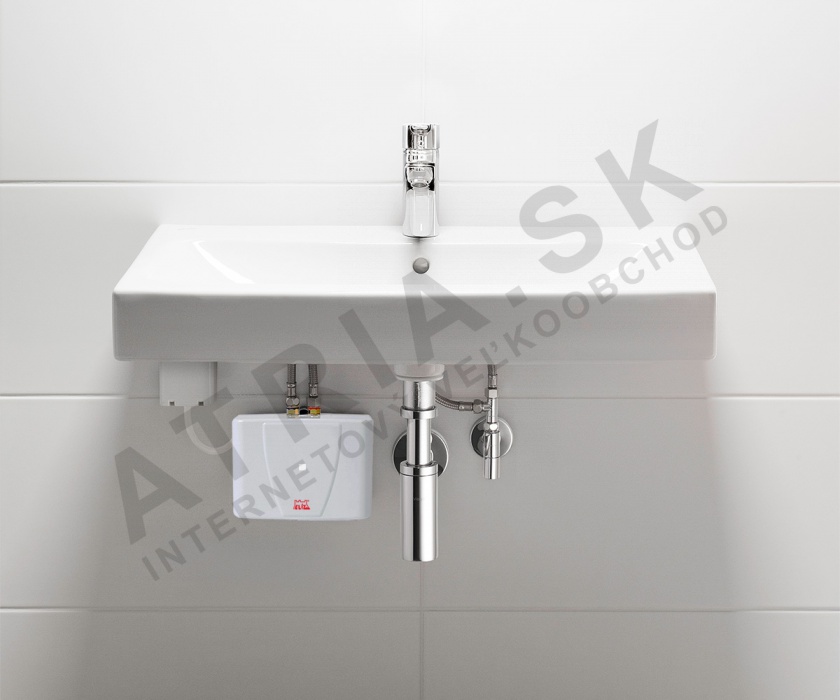

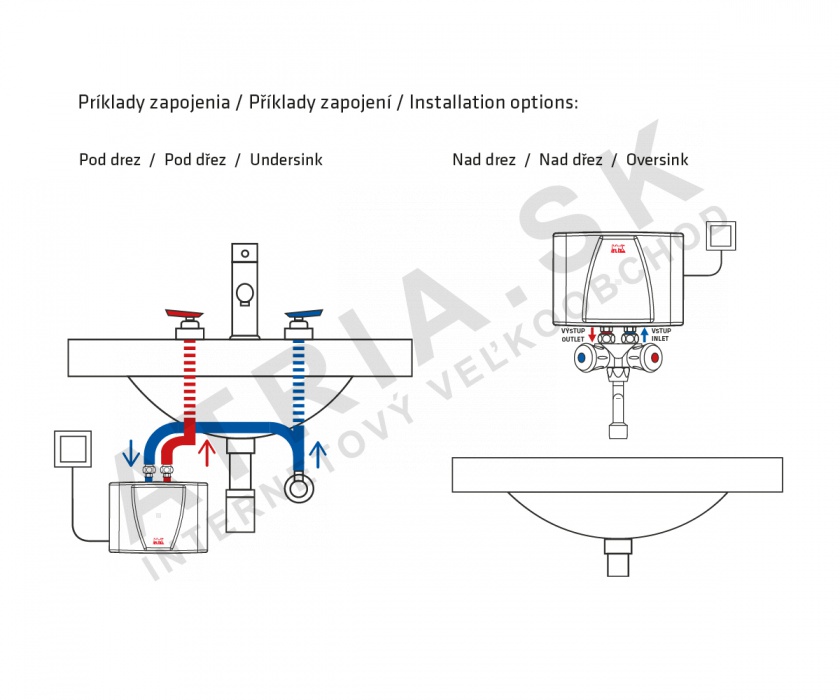

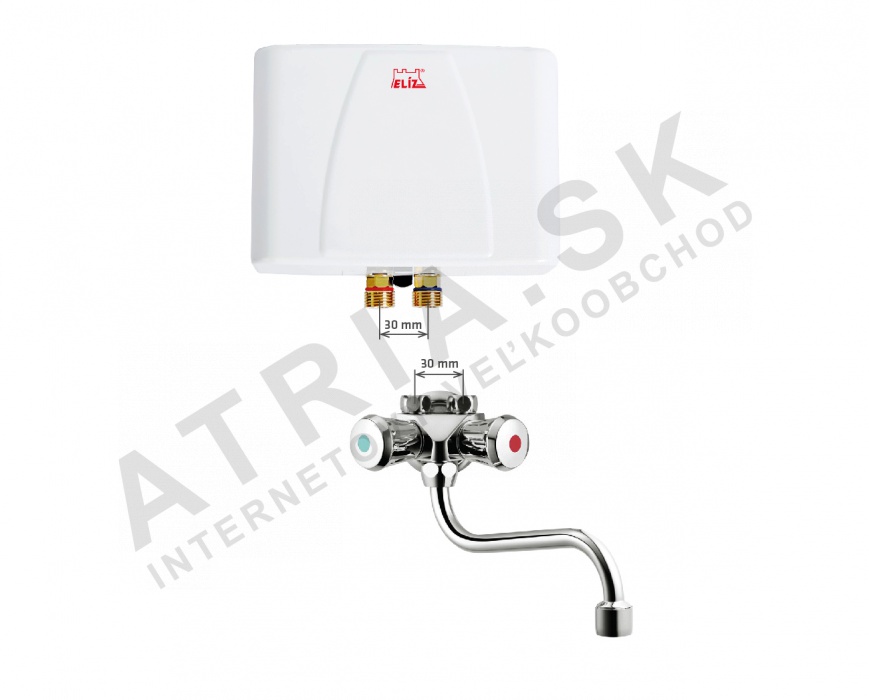

Jeho kompaktní design umožňuje flexibilní možnosti montáže – buď pod nebo nad dřík – a jednotku lze volně otáčet, aby se přizpůsobila různým potrubním konfiguracím. Podporuje jak přetlakové, tak nepřetlakové připojení k dříkům a je kompatibilní s běžnými dříky nebo směšovacími dříky s výškou mezi výstupy 30 mm. Ohřívač se zapíná při průtoku vody a okamžitě se vypíná po uzavření dříku, čímž se zajišťuje efektivní využití energie a minimalizuje se tepelná ztráta. Je zvláště vhodný v prostorách jako jsou pomocné místnosti, garáže nebo kompaktní kuchyně, kde je potřeba zvláštní zásob teplou vodou na jednom místě.

Technické parametry

Typ	EHT 4.5
Výkon	4500 W
Napětí	230 V
Proud	20 A
Elektrická ochrana	IP 25
Připojení vody	3/8 palce
Maximální pracovní tlak	1,0 MPa
Minimální pracovní tlak	0,1 MPa
Průtok teplou vodou (Δt=25°C)	2,6 l/min
Průtok teplou vodou (Δt=35°C)	1,8 l/min
Průtok pro zapnutí	1,8 l/min
Teplotní vypínač	Ano
Možnost montáže na stěnu	Ano
Hmotnost produktu	1,5 kg
Rozměry produktu (Š x V x H)	186 x 135 x 87 mm
Záruka	2 roky
EAN	8588006687538
Kód	ELZ_3278
Značka	ELIZ

Jmenovitý výkon 4500W zajišťuje rychlý ohřev i při nízkém průtoku. Průtoková kapacita se liší v závislosti na teplotním rozdílu (Δt): 2,6 L/min při Δt=25°C a 1,8 L/min při Δt=35°C. Minimální průtok pro zapnutí je také 1,8 L/min. Tyto údaje jsou klíčové při hodnocení vhodnosti ohřívače pro konkrétní aplikace, zejména vzhledem k typu dříku a očekávanému průtoku. Třída ochrany IP25 znamená, že jednotka je chráněna před pevnými předměty většími než 1 mm a střikáním vody, ale není zcela vodotěsná, a proto je vhodná pro vnitřní použití v suchých prostorách.

Instalace a připojení

Pro instalaci ELIZ EHT 4.5 zkontrolujte, zda vybrané místo má dostatečný prostor pro rozměry jednotky (186 x 135 x 87 mm), a umožňuje pevnou montáž na stěnu. Přívod vody používá závit G3/8" a musí být připojen pomocí kompatibilních přírub. Zkontrolujte, zda tlak vody odpovídá provoznímu rozsahu 0,1 MPa až 1,0 MPa, aby nedošlo k poškození vnitřních komponent. Pro zapnutí ohřívače je potřeba minimální průtok 1,8 L/min. Elektrické napájení vyžaduje připojení na 230 V, kabel délky 0,8 metru je součástí, ale bez zástrčky. Obvod by měl být chráněn pojistkou nebo jisticím proudovým spínačem na 20 A, aby se zabránilo přetížení. Ujistěte se, že místo instalace je přístupné pro pravidelné údržby a kontroly. Běžnou chybou během instalace je špatné zarovnání těla ohřívače vůči potrubní trase nebo nesprávná orientace směru průtoku. Dvakrát zkontrolujte polohu přívodu a odtoku a ověřte směr průtoku uvedený na jednotce, než ji pevně upevníte.

Kompatibilita a příslušenství

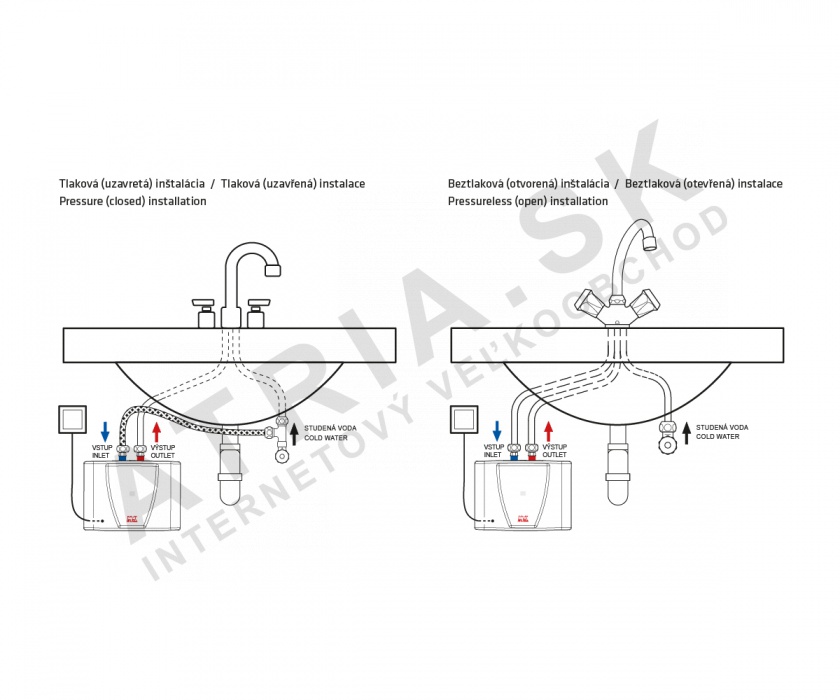

Tento ohřívač je navržen pro použití s běžnými dříky, směšovacími dříky nebo hadicovými připojeními s výškou mezi výstupy 30 mm. Funguje s jak přetlakovými, tak nepřetlakovými dříky, což zajišťuje flexibilitu instalace. Součástí je omezovač průtoku, který pomáhá regulovat průtok vody a udržovat optimální teplotní výkon, zejména v případě nízkého tlaku. Další komponenty, jako je zástrčka nebo ochranné zařízení, mohou být potřeba v závislosti na místních elektrotechnických předpisech a stávající instalaci.

Technický pozadí pro projektanty

ELIZ EHT 4.5 pracuje pomocí přímého odporového ohřevu, při kterém elektrický prvek ohřívá vodu při průchodu jednotkou. Hydraulický mechanismus zapnutí zajistí, že ohřívač se zapíná pouze při průtoku vody, což zvyšuje energetickou účinnost a zmenšuje opotřebení ohřívacích prvků. Kryt je navržen tak, aby odolával tlaku až do 1,0 MPa, což z něj dělá vhodný prvek pro moderní potrubní systémy s proměnlivými tlakovými úrovněmi. Teplotní vypínač zabrání přehřátí a po jeho spuštění se ručně resetuje, což zvyšuje bezpečnost jednotky. Při integraci do většího systému zvažte celkovou potřebu teplé vody na určeném místě použití a ujistěte se, že průtok odpovídá specifikacím ohřívače. Kompaktní rozměry umožňují umístění blízko místa použití, čímž se minimalizují tepelné ztráty v potrubí. Projektanti by měli zohlednit elektrickou zátěž jednotky a zajistit, že obvod je vhodně rozměrován, aby zvládl výkon 4500W bez přetížení jiných zařízení na stejném vedení.

Údržba a provoz

Pravidelné kontroly by se měly zaměřit na integritu elektrického připojení a stav závitů na přívodu a odtoku vody. Ověřte, že teplotní vypínač funguje správně, a to testem resetovacího mechanismu. Nejsou stanoveny žádné plánované intervaly údržby, ale doporučuje se pravidelné vizuální kontroly, aby se identifikovaly známky opotřebení nebo koroze. V případě poruchy vypněte napájení a zkontrolujte potrubní cestu na případné zácpy nebo chyby v elektrickém obvodu. Jednotku by měli odstavit z provozu v případě opakovaného spuštění teplotního vypínače, což může signalizovat přehřátí nebo špatný průtok vody.

Nejčastější otázky

Může být ELIZ EHT 4.5 namontován svisle nebo vodorovně?
Ano, jednotka podporuje 360° montáž, což umožňuje její instalaci buď svisle, nebo vodorovně v závislosti na dostupném prostoru a potrubní konfiguraci.

Je ohřívač vhodný pro instalaci nad dříkem?
Ano, může být namontován nad dříkem přímo na nádržový dřík s výškou mezi výstupy 30 mm nebo na hadicové připojení.

Je pro provoz ohřívače potřeba minimální tlak vody?
Ano, jednotka vyžaduje minimální tlak vody 0,1 MPa pro správný provoz a zapnutí ohřívacího prvku.

Jak ovlivňuje teplotní vypínač provoz?
Teplotní vypínač automaticky vypne ohřívač, pokud vnitřní teplota překročí bezpečné limity kvůli přehřátí. Jakmile se problém vyřeší, uživatel musí ručně resetovat vypínač, aby se obnovil provoz.
