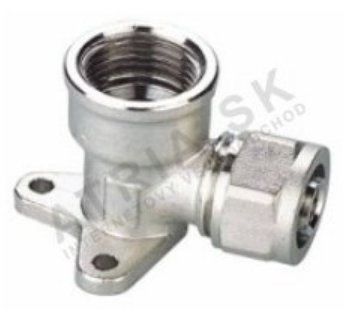

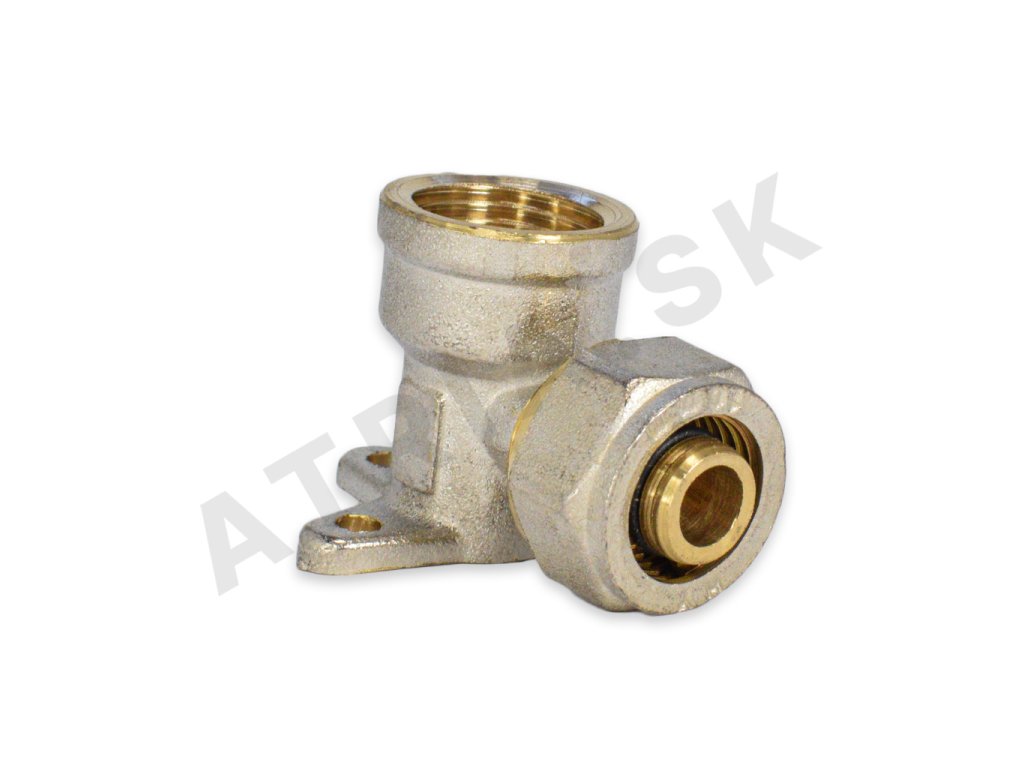

Skrutkovaná nástenka 1/2 x 16 na vodu

Detailní popis produktu

Skrutkované nástenky se často používají v bytových i komerčních budovách pro připojení plastově kovových potrubí k šroubením ve vlhkých systémech, jako jsou centrální topné systémy, rozdělení teplé a studené vody a obvody podlahového vytápění. Instalatéři pracující na rekonstrukci starších systémů nebo na instalaci nových systémů s podlahovým vytápěním často využívají tyto šroubení při výměně nebo prodlužování stávajících potrubí. V těchto aplikacích zajišťuje šroubení pevné mechanické spojení a zároveň hydraulickou celistvost. Absence požadavku na stlačení zjednodušuje montáž, zejména v úzkých prostorech nebo při rekonstrukci, kde může být přístup ke stlačovacím kleštím omezen.

Šroubení je zvláště užitečné v situacích s více větvícími se spojeními v rozdělovačích pro podlahové vytápění, kde je rychlá a spolehlivá montáž zásadní. Může být také integrováno do rozdělených systémů, což umožňuje modulární rozšíření bez potřeby dalších nástrojů. Díky rozšířenému využití potrubí PEX-AL-PEX a podobných typů v moderních potrubních a topných systémech slouží tato skrutkovaná nástenka jako univerzální řešení jak pro nové stavby, tak pro rekonstrukce.

Technické parametry

Materiál matice a těla	Leštěná mosaz
Materiál prstence	Teflon
Materiál kroužku	Mosaz
Maximální trvalá teplota	95°C
Maximální trvalý tlak	10 bar
Doporučené potrubí	Potrubí PEX-AL-PEX 16 x 2
Doporučené rozdělovače	Nerezové rozdělovače
Počet těsnících kroužků	2
Použití	Podlahové vytápění, rozdělení pitné vody, oběhové okruhy radiátorů
Pro průměr potrubí	16x2 mm
Rozměry a závit	Skrutkovaná nástenka 1/2x16 na vodu
Způsob balení	Volně
Způsob utažení	Klíčem
Těsnicí materiál	EPDM
Kompatibilní typy potrubí	PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann a další
Vhodné pro plyn	Ne
Země původu	EU
EAN	5900308747889
Hmotnost	0,1 kg
Kód	PEX.K.GW16X1/2N

Montáž a připojení

Pro připojení potrubí nejprve zkontrolujte, zda je konec potrubí čistý a bez ostrých hran. Vložte potrubí PEX-AL-PEX do kroužku a do těla až po zastavovací matici. Nasaďte teflonový prsten na potrubí, následně EPDM těsnící kroužky. Zasuňte šroubení na závit 1/2 palce mužského závitu pomocí kleští nebo klíče, utáhněte do ruky a poté jedním závitem doprava. Vyhněte se přetížení, aby nedošlo ke poškození těsnících kroužků. Při výběru šroubení ověřte, zda průměr potrubí odpovídá specifikovaným rozměrům 16 x 2 mm. Zkontrolujte, zda je potrubí kompatibilní s uvedenými typy kompozitních potrubí, jako jsou PERT, PEX-AL-PEX nebo výrobky jiných výrobců. Běžné chyby při montáži zahrnují použití nesprávných rozměrů potrubí, vynechání těsnících kroužků nebo příliš silné utažení. Vždy zkontrolujte, zda je systém vyprázdněn a vyrovnán, než začnete s montáží.

Kompatibilita a příslušenství

Šroubení je navrženo k použití s potrubím PEX-AL-PEX, PE-RT-AL-PE-RT a dalšími kompozitními potrubími podle specifikací. Doporučuje se kombinovat s nerezovými rozdělovači pro optimální odolnost proti korozi. Další komponenty, jako jsou kovové závěsné tyče a adaptéry pro rozdělovače, mohou být potřeba v závislosti na konkrétní konfiguraci instalace. Související produkt, Univerzální závěsná tyčka dvojitá, poskytuje podporu pro více nástenek v konfiguracích s více větvemi.

Technický popis pro projektanty

Princip fungování skrutkované nástenky spočívá v mechanickém stlačení těsnících kroužků proti vnějšímu povrchu potrubí, čímž vznikne těsné spojení. Konstrukce z leštěné mosazi odolává oxidaci a udržuje strukturní celistvost ve vlhkém prostředí. EPDM těsnící kroužky poskytují pružnost a odolnost proti tepelnému cyklování, což zajišťuje dlouhodobé výkony v aplikacích s teplou a studenou vodou. Při integraci do většího systému přispívá šroubení k celkové spolehlivosti distribuční sítě tím, že minimalizuje místa potenciálního úniku. Trvanlivost je ovlivněna kvalitou materiálu potrubí, správnými způsoby montáže a pravidelnými kontroly na známky opotřebení nebo degradace.

Služba a provoz

Při pravidelné údržbě zkontrolujte šroubení na známky úniku, koroze nebo opotřebení v těsnících oblastech. Ujistěte se, že všechna spojení zůstávají utažená a že potrubí je správně podporováno, aby nedošlo ke zatížení spojení. Šroubení nemá plánované intervaly údržby, pokud výkon systému neindikuje potřebu kontroly. V případě podezření na selhání izolujte postiženou část a případně šroubení vyměňte.

Nejčastější otázky

Lze šroubení použít s potrubím PE-RT-AL-PE-RT?
Ano, je kompatibilní s potrubím PE-RT-AL-PE-RT podle specifikací výrobce.

Lze šroubení použít s nekompozitními plastovými potrubími?
Ne, šroubení je specificky navrženo pro kompozitní potrubí, jako je PEX-AL-PEX, a nemělo by být používáno s jinými typy.

Jaký nástroj je potřeba pro utažení?
K utažení šroubení postačí běžný klíč nebo klec.

Dokumenty ke stažení

• Hygienicky certifikované mosazné šroubení pro systém PEX-AL-PEX (PDF)
