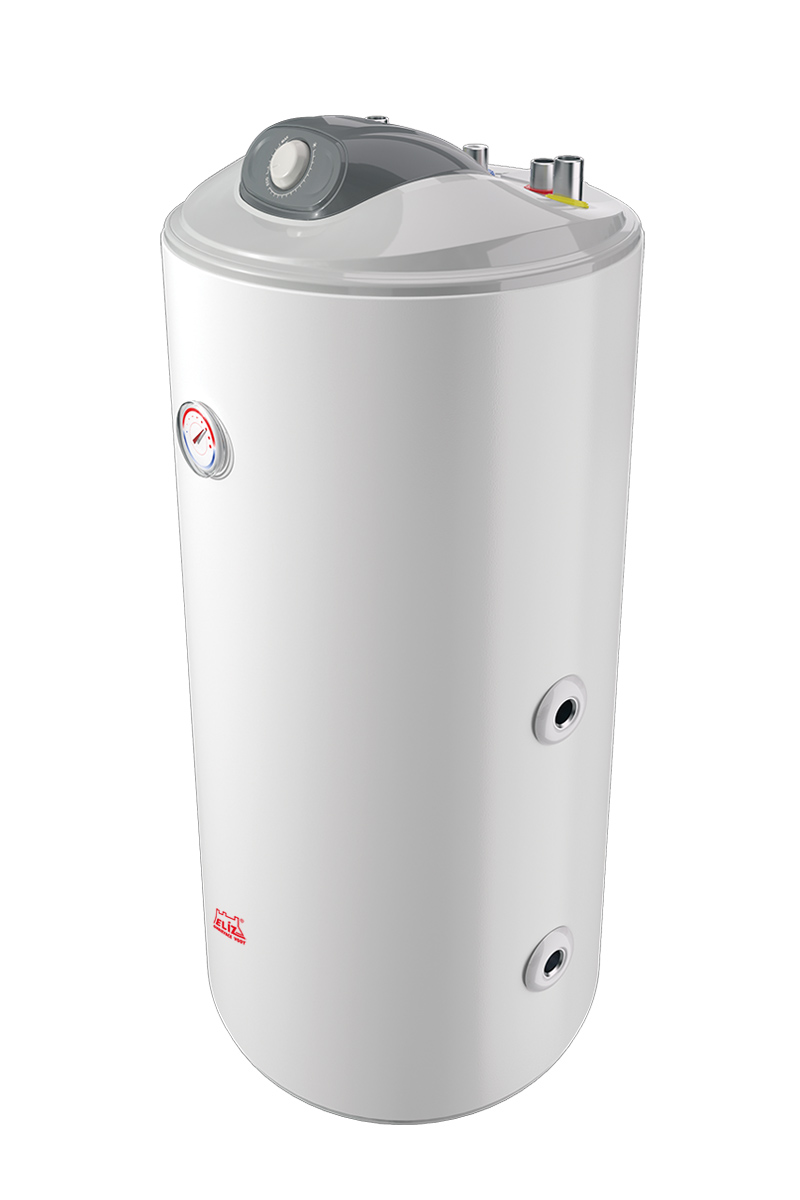

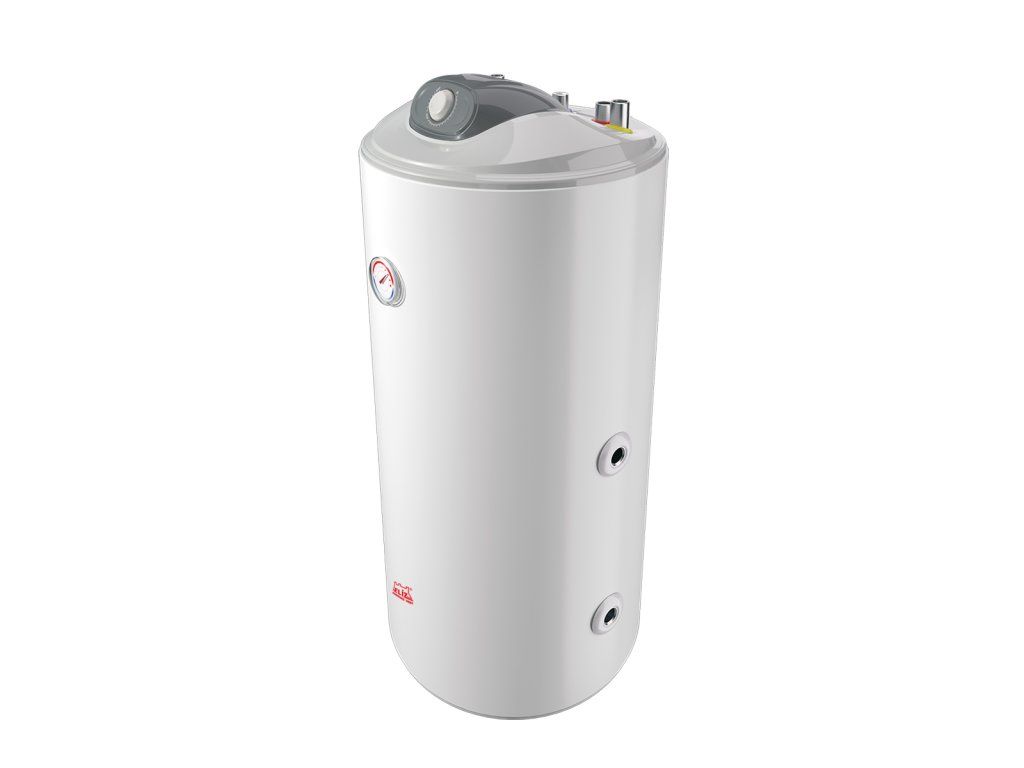

ELÍZ EURO 100 THV

Detailní popis produktu

Nepřímé ohřívače jsou základními komponenty v otopných soustavách, kde omezený prostor vyžaduje kompaktní řešení. Model ELÍZ EURO 100 THV je navržen pro montáž pod stěnové kotle v bytových i komerčních budovách. Vertikální uspořádání a horní přípojky zjednodušují integraci s kotle podlahově montované, přičemž zůstává přístup k obsluze. Jednotka zajišťuje ukládání teplé vody prostřednictvím tepelné energie přenášené z kotelního okruhu přes oddělený výměník tepla. Instalatéři pracující na moderních otopných soustavách často potřebují kompaktní, ale vysokokapacitní řešení, která lze umístit v blízkosti kotelu.

Tento model je zvláště vhodný pro instalace, kde je místo pro kotel omezené, ale poptávka po teplé vodě zůstává vysoká. Horní konfigurace zmenšuje potřebu složité trubkové rozvody oproti alternativám s bočními nebo spodními přípojkami. Oběhový vývod umožňuje integraci s sekundárními okruhy, jako je podlahové vytápění nebo radiátory na ručníky. Hmotnost 42,5 kg vyžaduje stabilní montáž na pevnou podlahu s přiměřenými výpočty zatížení pro místo instalace.

Technické parametry

typ	EURO 100 THV
vodovodní přípojka	3/4 palce
maximální tlak v nádrži	6 bar
hose přípojka	3/4 palce
hose povrchová plocha S1	1,03 m²
hose výkon S1	29 kW
oběh	ano
volně stojící	ano
hmotnost	42,5 kg
rozměry produktu	v/v/d: 462 x 1025 x 485 mm
záruka na nádrž	5 let
záruka na produkt	2 roky
EAN	3800035730784
Kód	ELZ_3411
Značka	ELIZ

Maximální tlak v nádrži 6 bar znamená, že systém dokáže zvládnout běžné tlaky centrálního vytápění. Přípojky o průměru 3/4 palce odpovídají běžným rozměrům potrubí. Výkon výměníku tepla 29 kW určuje rychlost ohřevu vody v závislosti na teplotním rozdílu mezi kotelním okruhem a ukládanou vodou. Povrchová plocha 1,03 m² ovlivňuje účinnost přenosu tepla a reakční dobu na změny poptávky.

Instalace a připojení

Instalatéři by měli začít ověřením nosnosti podlahy, která musí unést 42,5 kg jednotky. Vertikální rozměry (462 x 1025 x 485 mm) vyžadují dostatečný prostor pro obsluhu a připojení potrubí. Všechny 3/4 palcové závitové přípojky by měly být kontrolovány na správnou orientaci a zarovnání s kotelovou jednotkou. Běžnou chybou je špatné zarovnání oběhového vývodu s požadovaným sekundárním okruhem, což může vést k neefektivnímu rozdělení tepla. Klapka pro vyprázdnění a čisticí kroužek by měly být přístupné pro pravidelnou údržbu. Po instalaci musí být otestována funkce kovového pojistného ventilu s kulovým kohoutem. Všechna připojení musí být utěsněna vhodným závitovým těsněním podle místních stavebních norem.

Kompatibilita a příslušenství

Tento ohřívač je speciálně navržen pro použití s kotle stěnové, které vyžadují podlahové řešení pro ukládání vody. Horní přípojky usnadňují integraci s kotle jednotkami s odpovídajícími rozvody. Pro systémy vyžadující další funkce řízení lze připojit externí termostat přes vyhrazený vývod. Čisticí kroužek umožňuje inspekci a údržbu vnitřních komponent. I když nejsou uvedeny konkrétní alternativní modely, podobné modely ELIZ s jinými rozměry nebo konfiguracemi mohou být vhodné pro jiné aplikace.

Technický pozadí pro projektanty

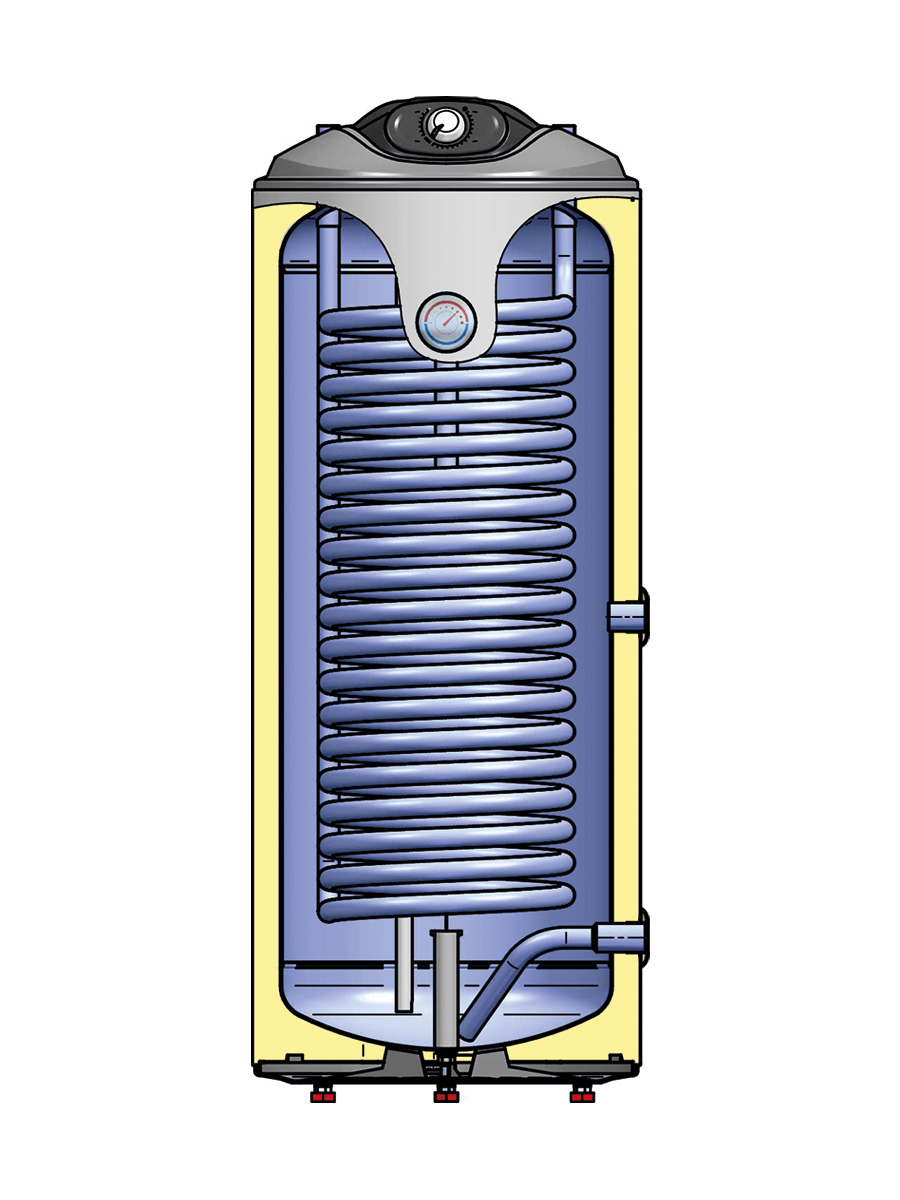

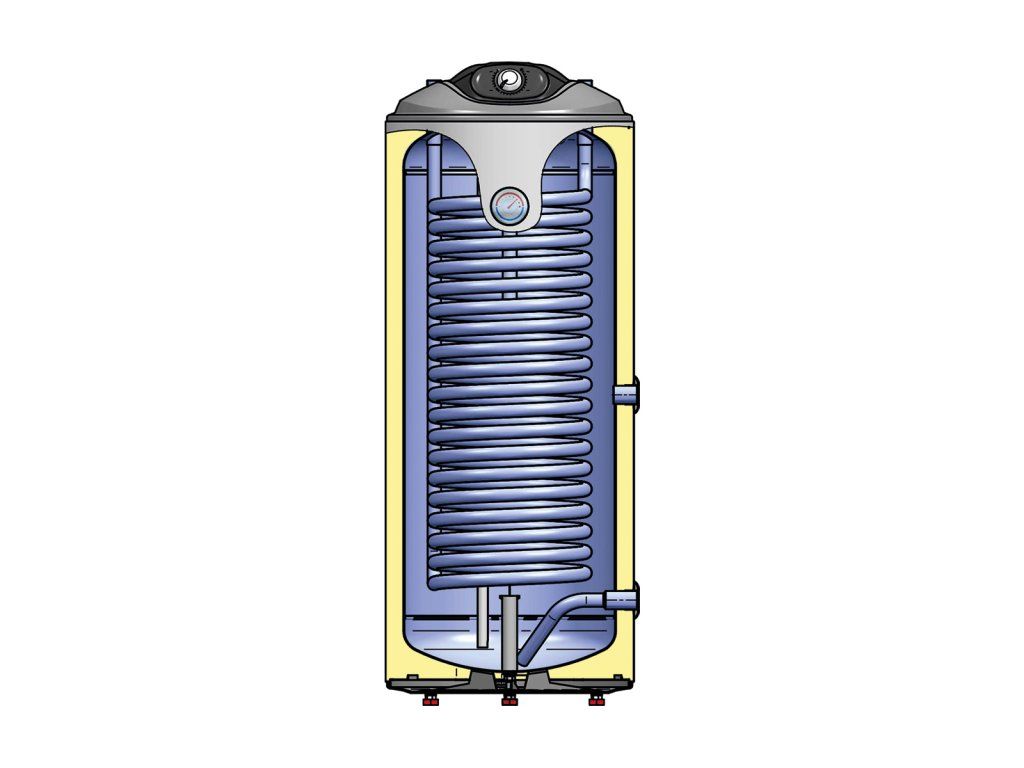

Princip nepřímého ohřevu vychází z tepelné vodivosti měděného výměníku tepla. Ocelová nádrž s glazurou zirconia odolává korozi a zároveň udržuje svou konstrukční pevnost. 33 mm polyuretanová izolace minimalizuje tepelné ztráty a snižuje spotřebu energie pro udržování teploty vody. Velká plocha obětovacího anodu poskytuje dlouhodobou ochranu proti vnitřní korozi. Účinnost systému závisí na správném rozměrovém vztahu k výkonu kotelu a vzorům poptávky po teplé vodě. Horní konfigurace zjednodušuje integraci s kotelovými jednotkami, ale vyžaduje pečlivou analýzu tepelných ztrát z horní části nádrže.

Údržba a provoz

Pravidelná údržba by měla zahrnovat kontrolu funkce pojistného ventilu a inspekci stavu anodové tyče. Čisticí kroužek umožňuje vizuální kontrolu vnitřních ploch. Klapka pro vyprázdnění umožňuje úplné vyprázdnění pro hlubší údržbu. Pětiletá záruka na nádrž pokrývá výrobní chyby, ale nezahrnuje normální opotřebení obětovacích anod nebo degradaci izolace. Dvouletá záruka pokrývá ostatní komponenty. Pravidelné kontroly teploty pomocí stupnice pomáhají udržovat optimální výkon a zabránit přehřátí.

Nejčastější otázky

Lze ELÍZ EURO 100 THV použít s kondenzačními kotli?
Ano, systém nepřímého ohřevu je kompatibilní s technologií kondenzačních kotlů, pokud odpovídají teplotní parametry provoznímu rozsahu kotelu.

Je oběhový vývod vhodný pro podlahové vytápění?
3/4 palcový závitový vývod lze připojit k běžným rozdělovačům pro podlahové vytápění, pokud odpovídá průtok systému požadavkům.

Jak se testuje pojistný ventil při instalaci?
Po instalaci by měl být kovový pojistný ventil s kulovým kohoutem manuálně zvednut, aby se ověřila volná pohyblivost a správné usazení bez úniku.

Lze termostat nahradit jiným modelem?
Externí termostaty lze připojit přes vyhrazený vývod, ale kompatibilita s existujícím řídicím systémem by měla být ověřena před instalací.
