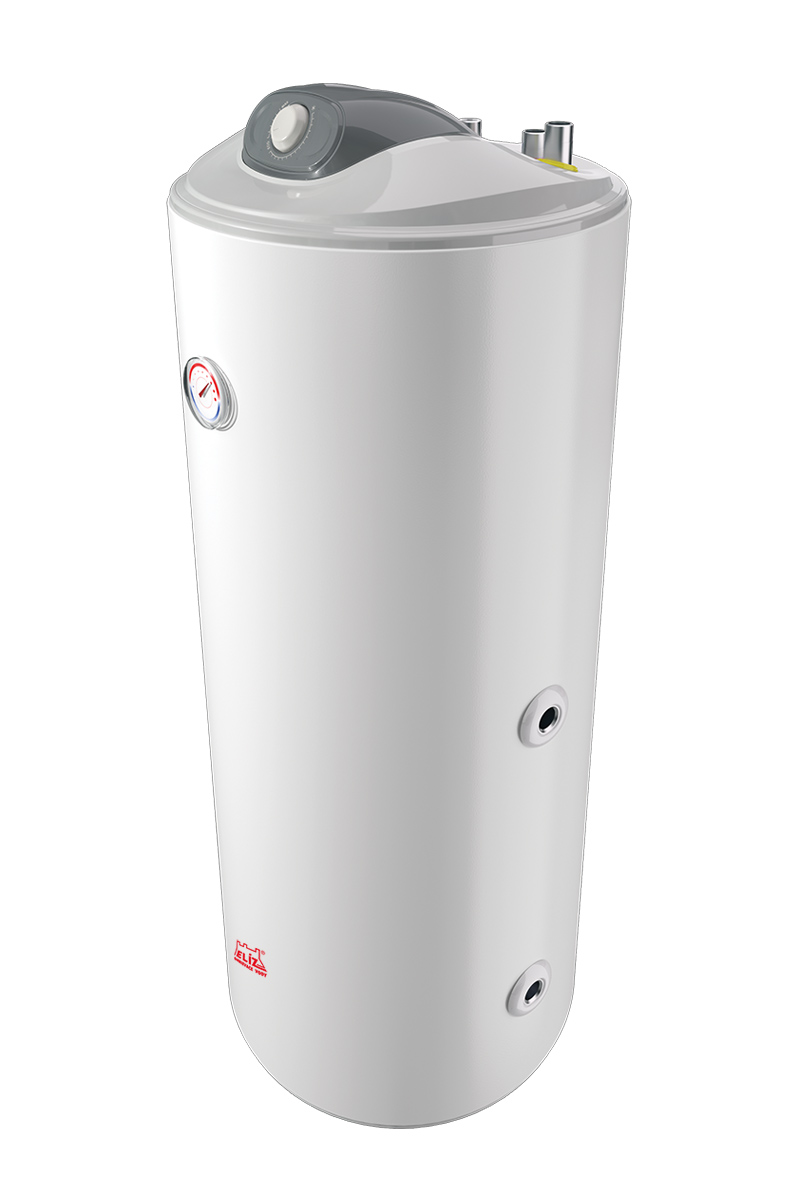

ELÍZ EURO 120 THV

Detailní popis produktu

Tento ohřívač je navržen pro instalaci do bytových nebo komerčních budov s centrálními topnými soustavami vyžadujícími ukládání teplé vody. Používá se obvykle spolu s vestavěnými kotle, kde je důležitá úspora místa a integrace do systému. Jednotka se instaluje na podlahu vedle kotle, což umožňuje přímé potrubní přípojky. Podporuje jak jediný, tak více výparů a může být zapojena do oběhových smyček pro konstantní dodávku teplé vody na vzdálená místa. Instalatéři by měli zohlednit rozměry a hmotnost nádrže při plánování rozvrhu a konstrukce podpěr.

Horní přípojky zjednodušují instalaci potrubí z kotle a oběhového systému. Orientace přípojek zmenšuje potřebu dalších spojek nebo ohybů, což může zlepšit průtok a snížit ztrátu tlaku. Kompaktní plocha z něj činí vhodný pro strojírny nebo užitné prostory s omezeným prostorem. Jednotka vyžaduje správné větrání a volný prostor pro údržbu čisticí flány a ovládání termostatu.

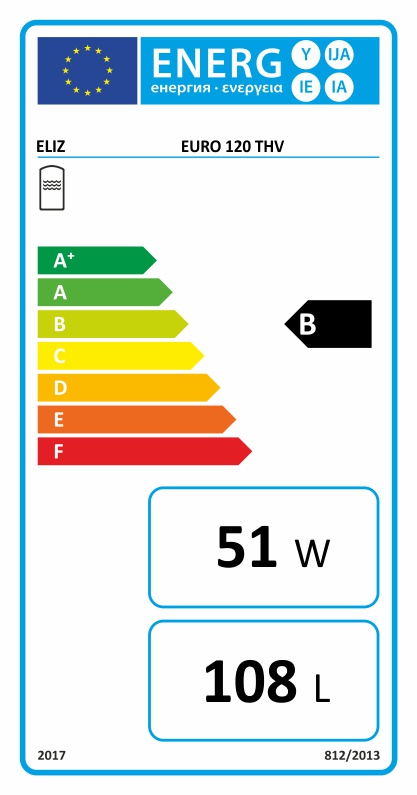

Technické parametry

typ	EURO 120 THV
vodní přípojka	3/4 palce
maximální tlak v nádrži	6 bar
hadicová přípojka	3/4 palce
hadicová plocha S1	1,32 m²
hadicový výkon S1	39 kW
oběh	ano
stojatý	ano
hmotnost	49 kg
rozměry produktu	Š / V / H: 462 x 1190 x 485 mm
záruka na nádrž	5 let
záruka na produkt	2 roky
EAN	3800035730791
Kód	ELZ_3412
Značka	ELIZ

Maximální pracovní tlak 6 bar je klíčový pro zajištění kompatibility s kotlem a oběhovou čerpadlem. Plocha výměníku tepla 1,32 m² a tepelný výkon 39 kW určují rychlost ohřevu vody a schopnost systému se zotavit po vysokém využití. Velikosti vstupu a hadicové přípojky (3/4 palce) určují požadované rozměry potrubí a spojek pro bezpečné a netěsné připojení. Hmotnost a rozměry jednotky jsou důležité pro plánování konstrukčních podpěr a zajištění bezpečné manipulace při instalaci.

Instalace a připojení

Začněte upevněním ohřívače na podlahu vhodnými závěsy nebo montážními body, aby se zabránilo pohybu během provozu. Připojte kotel k ohřívači pomocí horních vstupních a výstupních portů, přičemž se ujistěte, že všechny spoje jsou utaženy podle specifikací výrobce. Pro oběhové systémy připojte oběhovou smyčku k vyhrazenému portu, přičemž použijte oběhové čerpadlo vhodné pro požadovaný průtok systému. Zkontrolujte, zda jsou všechna připojení netěsná, tím, že systém zatížíte tlakem a prohlédnete, zda není žádný únik. Nainstalujte redukční ventil, pokud je vstupní vodní tlak vyšší než 6 bar, aby se zabránilo přetlaku. Ujistěte se, že expanzní nádoba je správně rozměrová a připojená, aby přijala tepelné roztažení. Termostat musí být nastaven podle pokynů provozu systému, aby se udržovaly bezpečné teploty a zabránilo se přehřátí. Vyhněte se zahnutí nebo ohnutí potrubí, protože to může omezit průtok a snížit účinnost. Vždy dodržujte místní potrubní normy a pokyny výrobce pro instalaci a bezpečnost.

Kompatibilita a příslušenství

Tento ohřívač je kompatibilní s vestavěnými koly pro nepřímé topné systémy. Je určen k použití s oběhovými čerpadly a expanzními nádobami rozměrově odpovídajícími požadovanému průtoku a tlaku systému. Příslušenství, jako jsou tlakové měrky, teplotní senzory a izolační ventily, mohou být potřeba pro plnou funkčnost systému. Ujistěte se, že všechny komponenty jsou kompatibilní s 3/4 palcovými závitovými přípojkami na ohřívači. Další izolace může být nutná v nevyhřívaných prostorech, aby se udržovala účinnost a zabránilo se kondenzaci na povrchu nádrže.

Technický popis pro projektanty

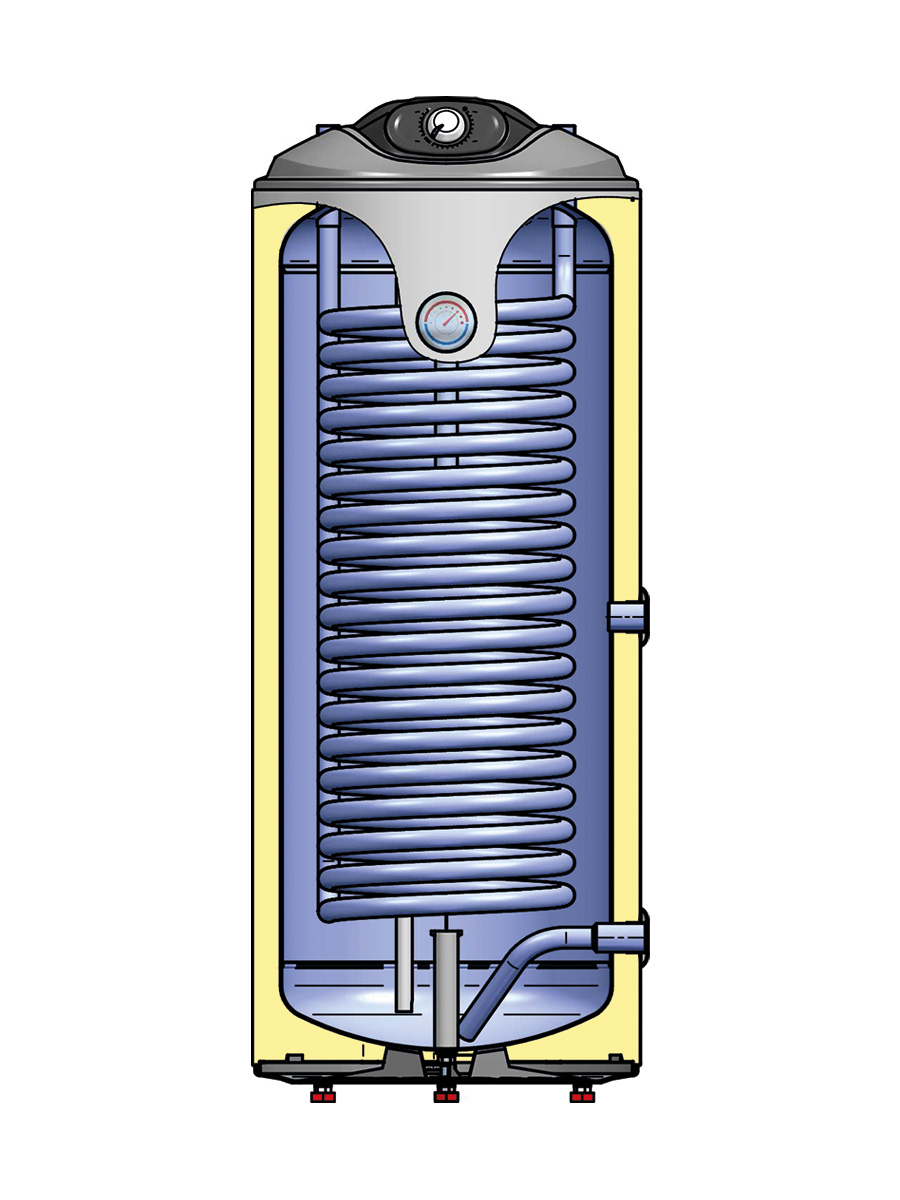

ELÍZ EURO 120 THV pracuje tak, že přenáší teplo z kotle na ukládanou vodu prostřednictvím měděného nebo ocelového výměníku tepla. Výměník je uzavřený uvnitř nádrže a přenáší tepelnou energii vedením. Nádrž a výměník z oceli s povrchem zirkóniové glazury odolávají korozi a prodlužují životnost systému. Izolace z polyuretanu o tloušťce 33 mm minimalizuje tepelné ztráty a snižuje spotřebu energie. Anodový tyč poskytuje obětovací ochranu proti vnitřní korozi, což dále prodlužuje životnost nádrže. Termostat umožňuje ruční ovládání teploty, zatímco komunikační port umožňuje integraci do inteligentních řídicích systémů pro automatické řízení.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolu anodového tyče na známky vyčerpání a případné výměny. Čisticí flána by měla být pravidelně otevřena k odstranění usazenin a vodního kamene z vnitřku nádrže. Zkontrolujte tlakový pojistný ventil na správné funkce a ujistěte se, že při testování volně vybírá vodu. Zkontrolujte všechna připojení na utažení a známky opotřebení nebo koroze. Termostat by měl být testován ročně k potvrzení přesné regulace teploty. V textu nejsou uvedena konkrétní intervaly údržby; případně se obrátíte na pokyny výrobce pro doporučené plány údržby.

Nejčastější otázky

Může být ELÍZ EURO 120 THV připojen k oběhovému systému?
ANO, jednotka obsahuje vyhrazený oběhový port pro připojení oběhového čerpadla a smyčky. Ujistěte se, že čerpadlo je rozměrově vhodné pro požadovaný průtok systému a že všechna připojení jsou správně utěsněna.

Jaký je účel komunikačního portu na ohřívači?
Komunikační port umožňuje integraci do řídicích systémů nebo inteligentních termostatů. Může být použit k monitorování teploty nádrže nebo k vzdálenému nastavení termostatu.

Je možné vyměnit anodový tyč samostatně?
ANO, anodový tyč lze vyměnit bez odstranění celé nádrže. Přístup k čisticí fláně a následné odstranění a instalace nové anody podle pokynů výrobce.

Může být jednotka nainstalována v podzemním nebo nevyhřívaném prostoru?
ANO, ale může být potřeba dodatečná izolace k zabránění kondenzaci a udržení účinnosti v chladném prostředí. Ujistěte se, že místo instalace umožňuje správné větrání a přístup pro údržbu.
