Euroster 813 Solar

Detailní popis produktu

Regulátor Euroster 813 Solar se běžně používá v domácích i komerčních solárních tepelných systémech k řízení přenosu tepla mezi solárními kolektory a akumulačními nádržemi. Typicky se instaluje v mechanických místnostech, v užitkových prostorech nebo v blízkosti solárního panelu. Regulátor zajišťuje efektivní provoz tím, že přepíná čerpadlo a doplňkový zdroj tepla na základě reálných teplotních dat z kolektoru a akumulačních nádrží. Instalatéři pracující s hybridními solárními systémy využívají jeho schopnost pracovat ve čtyřech různých režimech, přičemž každý režim zobrazuje schéma zapojení pro jasnost při komisionování.

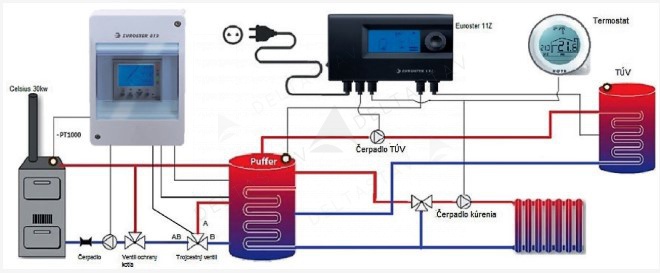

Jeho návrh umožňuje integraci do jednoduchých i složitých solárních topných systémů, včetně těch s více akumulačními nádržemi. Regulátor je vhodný pro použití jak v novostavbách, tak v rekonstrukcích, kde je požadována přesná teplotní regulace a diagnostika systému. Osvětlený displej LCD umožňuje snadné sledování stavu systému a nastavení, i v místnostech s nízkým osvětlením.

Technické parametry

Technické parametry definují vhodnost regulátoru pro konkrétní konfigurace systémů. Reléové výstupy 7 A a 16 A umožňují řízení jak nízkonapěťových čerpadel, tak vyšších kapacit doplňkových zdrojů tepla. Rozsah měření teploty zajišťuje kompatibilitu s širokou škálou solárních kolektorů a akumulačních nádrží. Přesnost řízení a měření 1 °C je klíčová pro udržení stabilního provozu systému za různých okolních podmínek.

Instalace a připojení

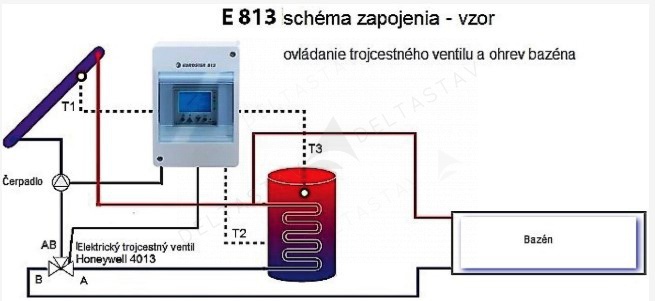

Instalace zahrnuje montáž regulátoru Euroster 813 Solar na stěnu pomocí poskytnutého držáku a stěnové krabice. Regulátor se připojuje k čerpadlu solárního kolektoru a doplňkovému zdroji tepla prostřednictvím reléových výstupů 230 V 50 Hz. Balení zahrnuje tři teplotní senzory pro sledování kolektoru a až dvou nádrží. Instalační diagram pro každý provozní režim se zobrazuje na regulátoru, což usnadňuje správné zapojení.

Klíčové kontroly během instalace zahrnují ověření správné polarity 230 V napájení a zajištění bezpečných připojení k reléovým výstupům. Běžné chyby zahrnují nesprávné umístění senzorů nebo špatně nakonfigurované provozní režimy, což může vést k neefektivnímu provozu systému. IP30 klasifikace znamená, že regulátor by měl být instalován v suchém a chráněném prostředí, aby se zabránilo poškození prachem nebo vlhkostí.

Kompatibilita a příslušenství

Regulátor Euroster 813 Solar je kompatibilní s čerpadly solárních kolektorů a doplňkovými zdroji tepla, které pracují v rámci specifikací reléových výstupů. Balení zahrnuje tři teplotní senzory, montážní držák, stěnovou krabici a hmoždinky. Pro základní instalaci nejsou potřeba žádné další příslušenství, ale projektanti by měli ověřit kompatibilitu s existujícími řídicími systémy a senzory v hybridních konfiguracích.

Technický pozadí pro projektanty

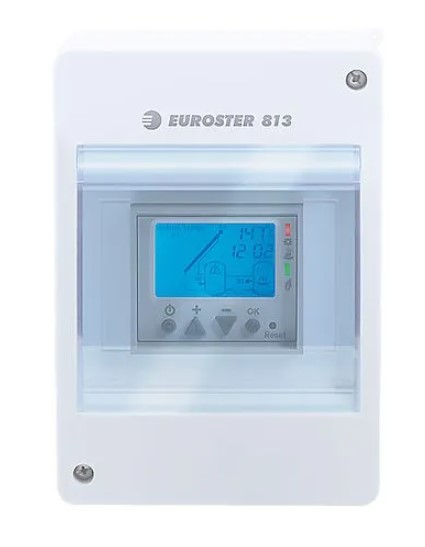

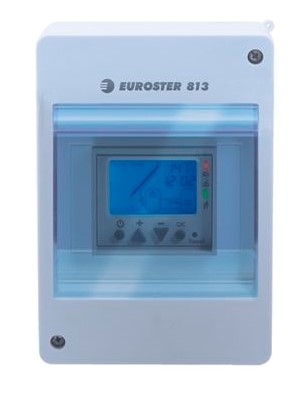

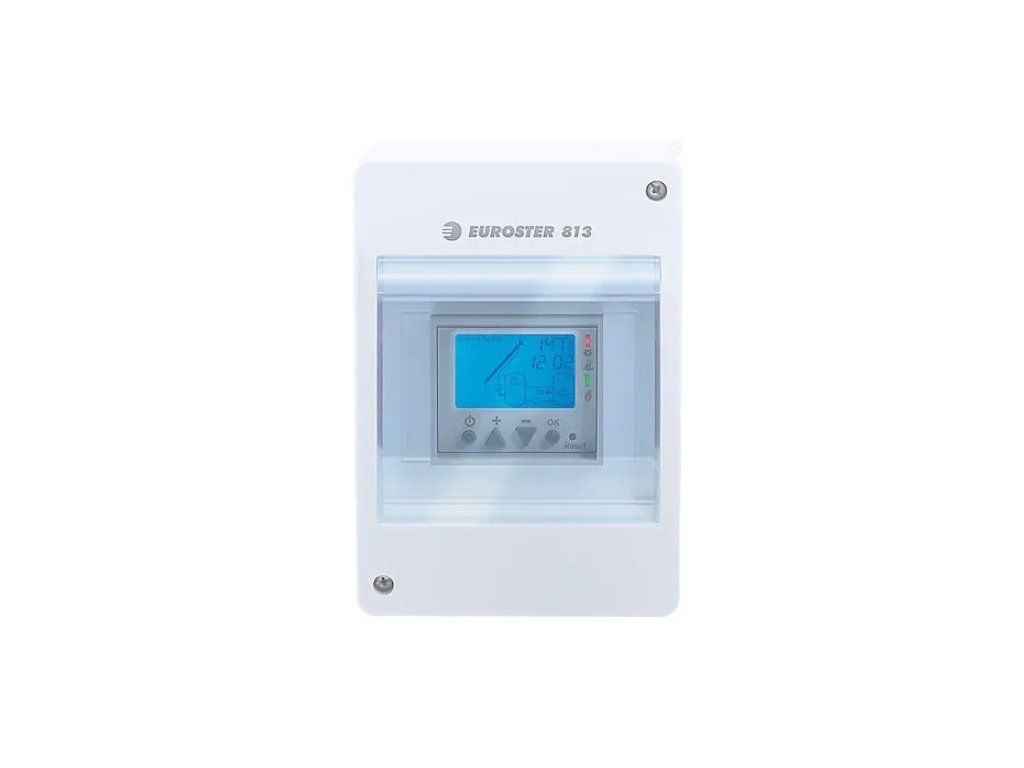

Regulátor Euroster 813 Solar pracuje porovnáváním teplotních hodnot z solárního kolektoru a akumulačních nádrží s nastavenými hladinami v daném režimu. Regulátor používá relé k zapínání a vypínání čerpadla a doplňkového zdroje tepla na základě těchto porovnání. Bílá skříň je vyrobena z odolných, nevodivých materiálů vhodných pro vnitřní montáž. Účinnost systému závisí na správném umístění senzorů a přesné konfiguraci hystereze a rozsahů řízení. Dlouhodobá výkonnost je ovlivněna okolními podmínkami, jako je okolní teplota a usazování prachu na displeji.

Služba a provoz

Pravidelná služba zahrnuje kontrolování integrity elektrických připojení a ověření přesnosti teplotních senzorů. Regulátor nepožaduje plánované intervaly údržby, ale jeho výkon by měl být sledován během pravidelných kontrol systému. Pokud se displej stane tmavý nebo neodpovídá, měl by být zkontrolován napájecí zdroj na chyby. Rozsah provozní teploty 0 °C až +45 °C znamená, že regulátor by neměl být instalován v místech s extrémními teplotními změnami.

Nejčastější otázky

Může být regulátor Euroster 813 Solar použit s více než dvěma nádržemi?
Ne, regulátor je navržen tak, aby řídil až dvě nádrže v závislosti na vybraném provozním režimu.

Je regulátor vhodný pro venkovní instalaci?
Ne, IP30 klasifikace znamená, že musí být instalován vnitřně v suchém a chráněném prostředí.

Je možné upravit hysterezii?
Ano, rozsah hystereze je upravitelný mezi 1 °C a 20 °C v závislosti na požadavcích systému.

Podporuje regulátor vzdálené sledování?
Ne, regulátor nezahrnuje funkce vzdáleného sledování nebo záznamu dat.
