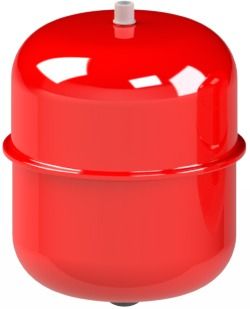

Rozpěrný nádrž Cimm ERE CE 24 L

Detailní popis produktu

Rozpěrné nádrže jsou základními komponenty v uzavřených otopných soustavách, kde kompenzují tepelnou roztažnost vody při jejím ohřevu. Tím zabrání vzniku přetlaku v systému a zajišťují bezpečný a efektivní provoz. Rozpěrný nádrž Cimm ERE CE 24 L je vhodný pro použití v bytových, komerčních a průmyslových budovách s centrálními otopnými soustavami. Nejčastěji se instaluje v kotelnu, v mechanických místnostech nebo za technickými stěnami. Nádrž je obvykle součástí většího systému včetně oběhových čerpadel, pojistných ventilů a tlakově zredukuje zařízení. Správná instalace zajišťuje, že nádrž může reagovat na teplotní změny a udržovat stabilitu systému v průběhu času.

Při integraci rozpěrné nádrže musí instalatér zohlednit celkový objem systému, typ zdroje tepla a očekávaný teplotní rozsah. Nádrž musí být správně rozměrována, aby zvládla maximální očekávanou roztažnost. Nesprávné rozměrování může vést k častým tlakovým kolísáním nebo nedostatečné kompenzaci. Nádrž by měla být umístěna co nejblíže k kotlu nebo zdroji tepla, ideálně v místě, které umožňuje snadný přístup k inspekci a údržbě.

Technické parametry

Výška	420 mm
Číslo článku	820024
Název/objem	ERE CE 24 L
Průměr	325 mm
Rozteč závitu	M 3/4 palce G
Pracovní tlak	1,5 bar
Maximální přetlak	4,0 bar
Pracovní teplota	-10+100 °C
Barva	Bílá
EAN	8033003527474
Kód	832440
Značka	Cimm

Pracovní tlak 1,5 bar ukazuje, že nádrž může fungovat za běžných podmínek systému, zatímco maximální přetlak 4,0 bar definuje horní mez, před kterou může dojít k poškození. Pracovní teplotní rozsah -10 až +100 °C zajišťuje kompatibilitu s většinou otopných aplikací. Vnitřní membrána je navržena tak, aby odolávala tepelnému cyklování a udržovala hermetické oddělení mezi plynovou a vodní komorou. Rozteč závitu M 3/4 palce G je běžná pro mnoho evropských otopných systémů, což zjednodušuje integraci do stávajících potrubí.

Instalace a připojení

Rozpěrný nádrž Cimm ERE CE 24 L by měl být instalován pomocí samostatného potrubního úseku s roztečí závitu M 3/4 palce G. Nádrž musí být namontována svisle, s vstupem dole, aby byly zajištěny správné hydrodynamické vlastnosti. Před připojením zajistěte, že systém je vyrovnán a nádrž je přednabíjená vzduchem nebo inertním plynem na doporučenou tlakovou úroveň. Zkontrolujte orientaci nádrže a zabezpečte ji montážními konzolami, aby se při provozu nepohybovala. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné přednabíjení nádrže nebo použití potrubí menšího průměru, což může omezit průtok a snížit účinnost. Vždy zkontrolujte netěsnosti po instalaci a potvrďte, že nádrž je správně integrována do systémové smyčky.

Kompatibilita a příslušenství

Rozpěrný nádrž Cimm ERE CE 24 L je kompatibilní se standardními uzavřenými otopnými systémy vybavenými tlakově zredukuje ventilem a pojistným ventilem. V závislosti na konfiguraci systému mohou být potřeba další komponenty, jako je tlakově zredukuje ventil nebo vzduchový ventil. I když nejsou uvedeny konkrétní alternativní produkty, nádrž lze použít spolu s dalšími komponenty značek Cimm nebo Quadroflex pro plně integrované řešení.

Technický pozadí pro projektanty

Rozpěrný nádrž Cimm ERE CE 24 L pracuje na principu flexibilní membrány, která odděluje plynovou komoru od vodní komory. Při ohřevu vody a její roztažnosti se membrána stlačí plyn, přičemž přijme přebytečný objem. Tato mechanika zabrání nadměrnému nárůstu tlaku a udrží rovnováhu systému. Nádrž je vyrobena z odolných materiálů vhodných pro dlouhodobé vystavení tepelnému stresu. Bílá vnější vrstva poskytuje odolnost proti korozi a je vhodná pro vnitřní prostředí. Výkon nádrže je ovlivněn počátečním přednabíjením, objemem systému a teplotním rozsahem. Projektanti by měli tyto proměnné zohlednit při výběru vhodné velikosti a konfigurace nádrže pro systém.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování přednabíjecího tlaku a inspekci nádrže na známky opotřebení nebo poškození. Pokud nádrž ukazuje známky přeplnění nebo ztráty tlaku, může být potřeba přenabíjení nebo výměna. Výrobce neposkytuje konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučeny, aby byla zajištěna bezporuchová funkce. Během provozu by nádrž měla být volná od překážek a umístěna v místě, které umožňuje snadný přístup. Jakékoli neobvyklé zvuky nebo tlakové kolísání by měly být okamžitě zkontrolovány, aby byly identifikovány potenciální problémy.

Nejčastější otázky

Může být rozpěrný nádrž Cimm ERE CE 24 L použit v solárních otopných systémech?
Ano, nádrž je vhodná pro použití v solárních otopných systémech, pokud systém pracuje v rámci specifikovaných teplotních a tlakových mezí.

Je rozpěrný nádrž Cimm ERE CE 24 L kompatibilní s systémy na bázi glykolu?
Je kompatibilní s systémy na bázi glykolu, pokud tekutina zůstává v rámci provozního teplotního rozsahu a neznehodnocuje vnitřní membránu.

Jak se nastavuje přednabíjecí tlak u rozpěrného nádrže Cimm ERE CE 24 L?
Přednabíjecí tlak by měl být nastaven tak, aby odpovídal hladině chladného tlaku systému pomocí tlakoměru a vhodného nástroje pro nabití.

Může být rozpěrný nádrž Cimm ERE CE 24 L instalován vodorovně?
Ne, nádrž musí být instalována svisle s vstupem dole, aby byla zajištěna správná funkce a hydrodynamika.
