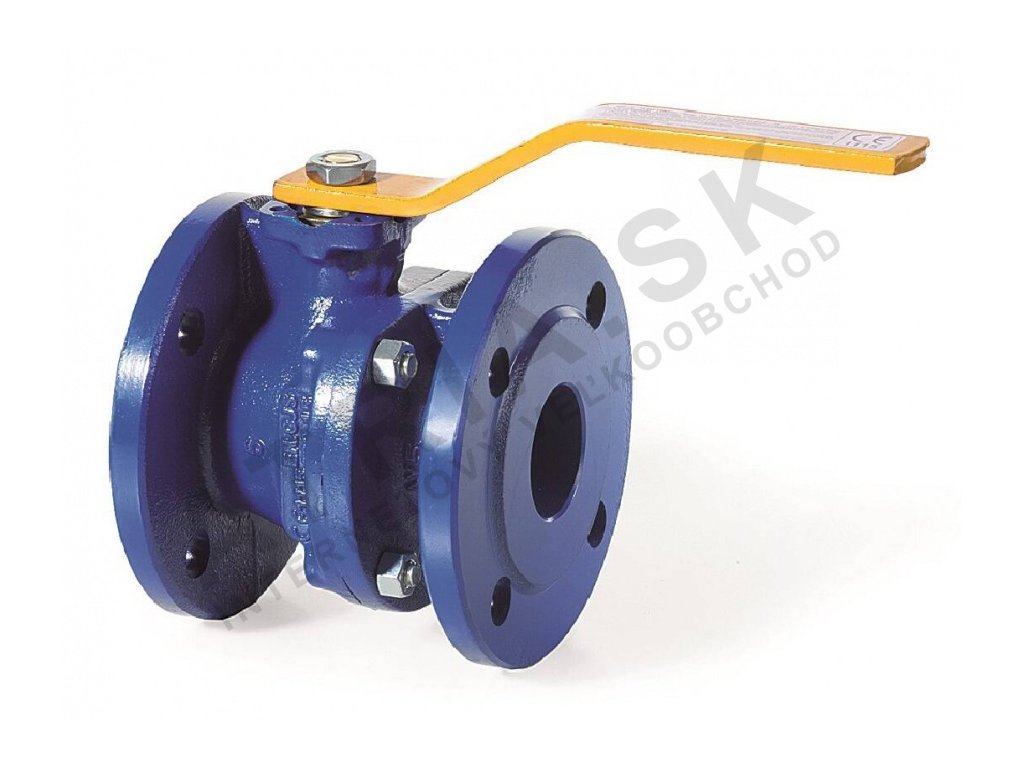

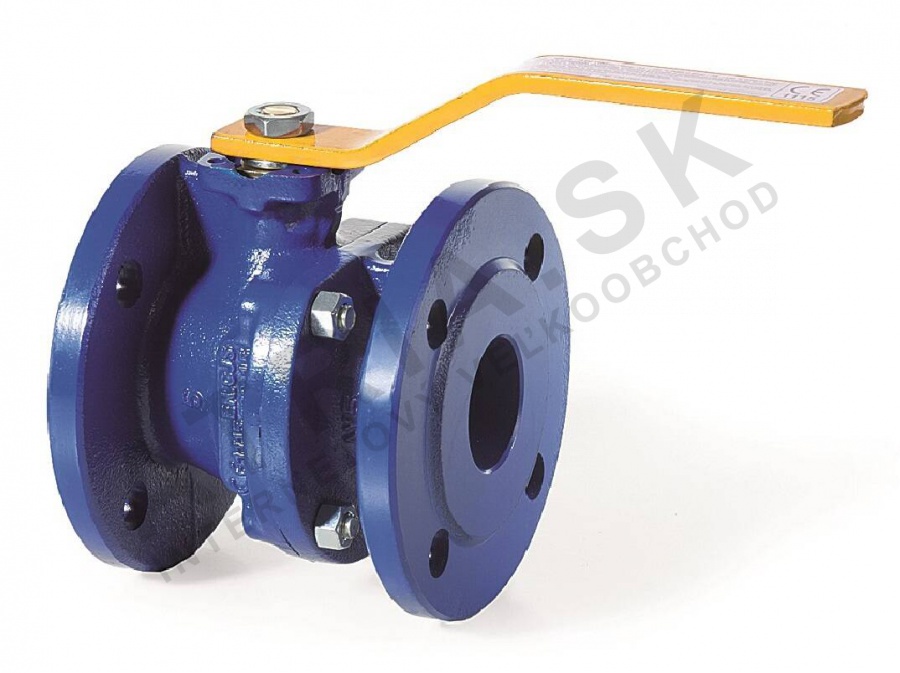

Kulový kohout s šroubením - řada B2.1 pro plyn - DN 100; L=190mm
Kód: B2100100GASSouvisející produkty
Detailní popis produktu
Kulové kohouty s šroubením jsou základními komponentami v distribučních a průmyslových plynových systémech. Často se používají v topení, větrání a průmyslových procesech, kde je potřeba spolehlivého uzavření a řízení průtoku. Tato verze je zvláště vhodná pro prostředí, kde se plyn přenáší za středních tlaků a teplot, například v plynových potrubích, systémech pro zásobování kotlů a procesních plynových liniích. Klapka zajišťuje těsné uzavření a hladký provoz, činí ji ideální jak pro nové instalace, tak pro modernizace systémů.
Navržena pro integraci do šroubení potrubních systémů, tato klapka je instalována mezi dvěma šroubeními a zabezpečena šrouby. Často se používá v aplikacích s přírodním plynem, propanem a jinými plynnými médiy, která vyžadují odolné a netěsné řešení. Konstrukce klapky umožňuje její efektivní provoz v prostředích s kolísajícími tlaky a teplotami.
Technické parametry
| Materiál: tělo | telo |
|---|---|
| Jmenovitý průměr | DN 100 |
| Jmenovitý tlak | PN 16 |
| Hmotnost | 18,15 kg |
| Kód | B2100100GAS |
| Značka | IVAR |
Instalace a připojení
Tento kulový kohout s šroubením se instaluje pomocí standardních šroubovacích postupů. Ujistěte se, že přírubové plochy jsou čisté, bez nečistot a správně zarovnané. Použijte vhodné těsnění kompatibilní s provozním médiem a teplotním rozsahem. Klapku umístěte tak, aby byl aktuátor a vizuální kontrola snadno dostupné. Zkontrolujte, zda jsou plochy přírub rovnoběžné a zda jsou šrouby rovnoměrně utažené, aby se zabránilo úniku. Běžné chyby při instalaci zahrnují špatné zarovnání, nerovnoměrné utažení nebo použití nesprávných těsnění.
Kompatibilita a příslušenství
Tato klapka je kompatibilní s přírubovými potrubními systémy, které splňují normu EN 1092-1. Pro automatizovaný provoz může být připojena k aktuátorům podle ISO 5211. Při objednávce zkontrolujte, zda jsou vybrány i přírubové plochy, šrouby a těsnění podle požadavků systému na tlak a teplotu. Příslušenství, jako jsou indikátory polohy nebo koncové spínače, mohou být potřeba pro vzdálené ovládání.
Technický pozadí pro projektanty
Klapka funguje tím, že otočí kouli s otvorem, který umožňuje nebo zabraňuje průtoku plynu. Tělo je vyrobeno z litiny GJS400-15, což zajišťuje pevnost a odolnost vůči mechanickému namáhání. Koule je vyrobena z mosazi CuZn40Pb2, zatímco tyč je z mosazi s chromovým povlakem. Těsnění je zajištěno PTFE kolem koule a dvěma těsněními z NBR na tyči. Klapka je navržena pro plný průtok, což znamená, že vnitřní průměr odpovídá rozměru potrubí, čímž se minimalizuje pokles tlaku. Klapka není vhodná pro páru nebo regulaci průtoku kvůli konstrukci koule.
Služba a provoz
Doporučuje se pravidelné vizuální kontroly na úniky, korozi nebo mechanické opotřebení. Klapka nemá za normálních provozních podmínek potřebu časté údržby. Ujistěte se, že mechanismus aktuátoru se volně pohybuje a že nejsou příznaky přetížení nebo závady během provozu. Pokud se klapka používá s aktuátorem, zkontrolujte, zda se pohybové meze aktuátoru shodují s otevřenou a uzavřenou pozicí klapky.
Nejčastější otázky
Může být tato klapka použita v párových systémech?
Ne, klapka není vhodná pro páru kvůli svým těsnícím a materiálovým vlastnostem.
Je tato klapka kompatibilní s aktuátory?
Ano, je navržena k použití s aktuátory podle ISO 5211.
Jaká je maximální povolená teplota pro tuto klapku?
Klapka je určena pro provoz mezi -10°C a +70°C.
Může být tato klapka použita pro regulaci průtoku?
Ne, není určena pro regulaci průtoku, ale pouze pro zapínání a vypínání.
Doplňkové parametry
| Kategorie: | BRA.B2.100 GAS - GV série B2 - pro plyn |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 18.15 kg |
| Druh výrobku: | kulový ventil / uzávěr |
| Jmenovitá světlost (DN): | DN 100 |
| Typ připojení: | příruba |
| Jmenovitá světlost: | DN 100 |
| Jmenovitý tlak: | PN 16 |
| Materiál: | tělo |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:06 |
