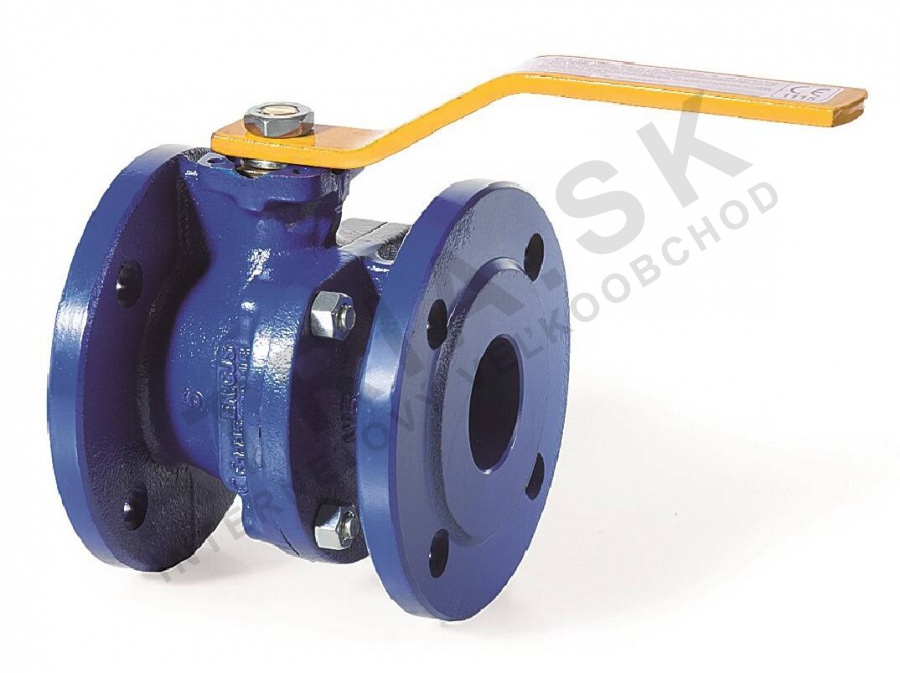

Kulový kohout s přírubou - řada B2.1 pro plyn - DN 125; L=200mm

Detailní popis produktu

Kulové kohouty s přírubou jsou základní komponenty v distribučních a zpracovacích systémech plynů, zejména v průmyslových, komerčních a veřejných aplikacích. Často se vyskytují v plynových rozvodech, měřicích stanicích a systémech řízení procesu, kde je vyžadován bezpečný vypínač a spolehlivé řízení průtoku. Instalatéři a technici pracující v těchto prostředích potřebují kohoutky, které dokážou zvládnout kolísající tlaky a teploty, přičemž udržují těsné těsnění a snadné ovládání.

Tento model je vhodný pro systémy pracující v definovaných rozsazích tlaku a teploty, což zajišťuje kompatibilitu se standardními potrubními rozvětvěními a řídicími mechanismy. Jeho odolná konstrukce umožňuje integraci jak do nových instalací, tak do rekonstrukčních projektů. Přírubové spojení kohoutku zjednodušuje zarovnání a montáž, což zkracuje dobu instalace a zajišťuje bezpečné připojení.

Technické parametry

Materiál: tělo	litina
Jmenovitý průměr	DN 125
Jmenovitý tlak	PN 16
Hmotnost	29,15 kg
Kód	B2100125GAS
Značka	IVAR

Jmenovitý průměr kohoutku (DN 125) a jeho třída tlaku (PN 16) určují jeho vhodnost pro středotlaké plynové systémy. Tyto parametry jsou klíčové pro výběr správné velikosti kohoutku a zajištění kompatibility s potrubními systémy a příslušenstvím. Rozsah teplot (-10°C až +70°C) má také vliv na jeho použití jak v prostorách, tak v terénu.

Montáž a připojení

K montáži kohoutku začněte kontrolou přírubových ploch na poškození nebo nečistoty. Ujistěte se, že těsnění je správně umístěno a kompatibilní s médiem systému. Při potřebě použijte dočasné opory k zarovnání kohoutku s potrubními přírubami. Šrouby zatímejte rovnoměrně ve vlnovém vzoru, aby nedošlo k deformaci. Zkontrolujte, zda je kohoutek pevně sedící a zda je pohon (pokud je použit) správně zarovnaný s rozhraním ISO 5211. Běžné chyby zahrnují nesprávný výběr těsnění, nerovnoměrné zatírání šroubů a nedostatečnou kontrolu rovnoběžnosti přírub. Před uvedením do provozu vždy ověřte systémový tlak a zkontrolujte, zda kohoutek hladce funguje v otevřené i uzavřené poloze.

Kompatibilita a příslušenství

Tento kohoutek je kompatibilní se standardními plynovými distribučními systémy a lze jej kombinovat s pohony odpovídajícími normě ISO 5211. Je navržen pro použití s třídami plynů G1 a G2 podle příslušných předpisů PED 2014/68/EU. Podle požadavků systému mohou být potřeba další komponenty, jako jsou pohony, indikátory polohy nebo tlakové regulátory. Podrobnosti o doporučených kombinacích příslušenství naleznete v dokumentaci výrobce.

Technický popis pro projektanty

Kohoutek funguje prostřednictvím otáčejícího se koule s centrálním otvorem, který umožňuje nebo blokuje průtok média. Koule je těsněna PTFE proti tělu kohoutku, což zajišťuje minimální únik a opotřebení. Tělo je vyrobeno z litiny GJS400-15, která poskytuje vysokou pevnost a odolnost vůči tepelnému roztažení. Hřídel je mosazný s chromovým povlakem, což zajišťuje odolnost proti korozi a trvanlivost. Kohoutek je navržen pro plný průtok a má být použit pouze v aplikacích s vypínáním a zapínáním, nikoli pro regulaci průtoku nebo omezování průtoku.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření integrity přírubových spojení, kontrolu hřídele na známky opotřebení nebo úniku a testování funkce kohoutku za provozního tlaku. Mazání hřídele není obvykle potřeba díky samomazícím vlastnostem PTFE. Nejsou stanoveny konkrétní intervaly údržby, ale doporučuje se pravidelná vizuální inspekce k zajištění bezproblémového provozu.

Nejčastější otázky

Může být tento kohoutek použit s párou?
Ne, podle specifikací výrobce tento kohoutek není vhodný pro párové aplikace.

Je tento kohoutek kompatibilní s třídou plynů G2?
Ano, je vhodný pro třídy plynů G1 a G2 podle předpisů PED 2014/68/EU.

Může být tento kohoutek ovládán pohonem?
Ano, je navržen pro použití s pohony odpovídajícími normě ISO 5211.

Jaká je maximální pracovní teplota tohoto kohoutku?
Maximální pracovní teplota je +70°C podle technických dat.
