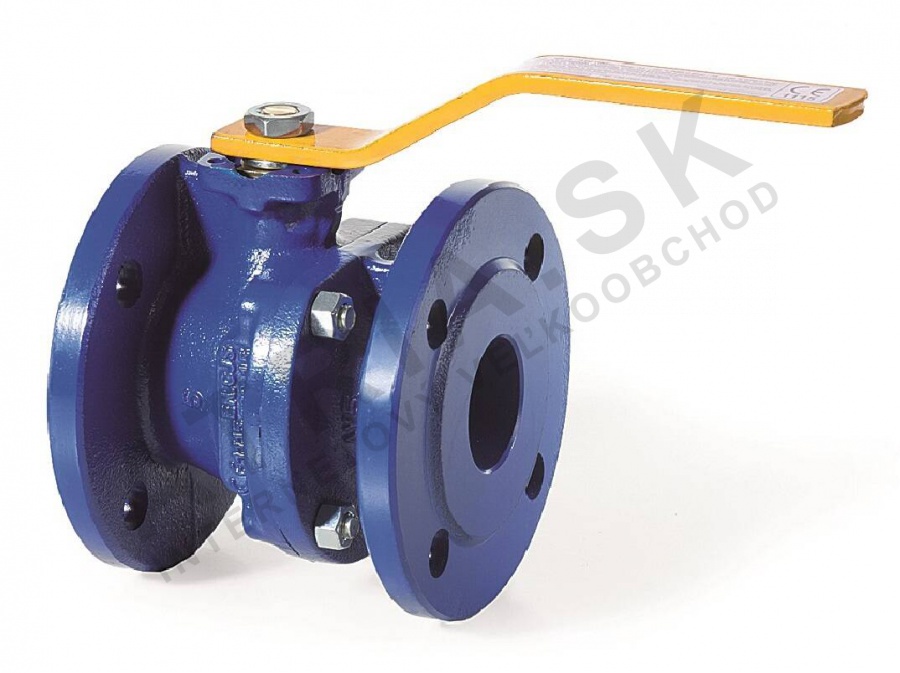

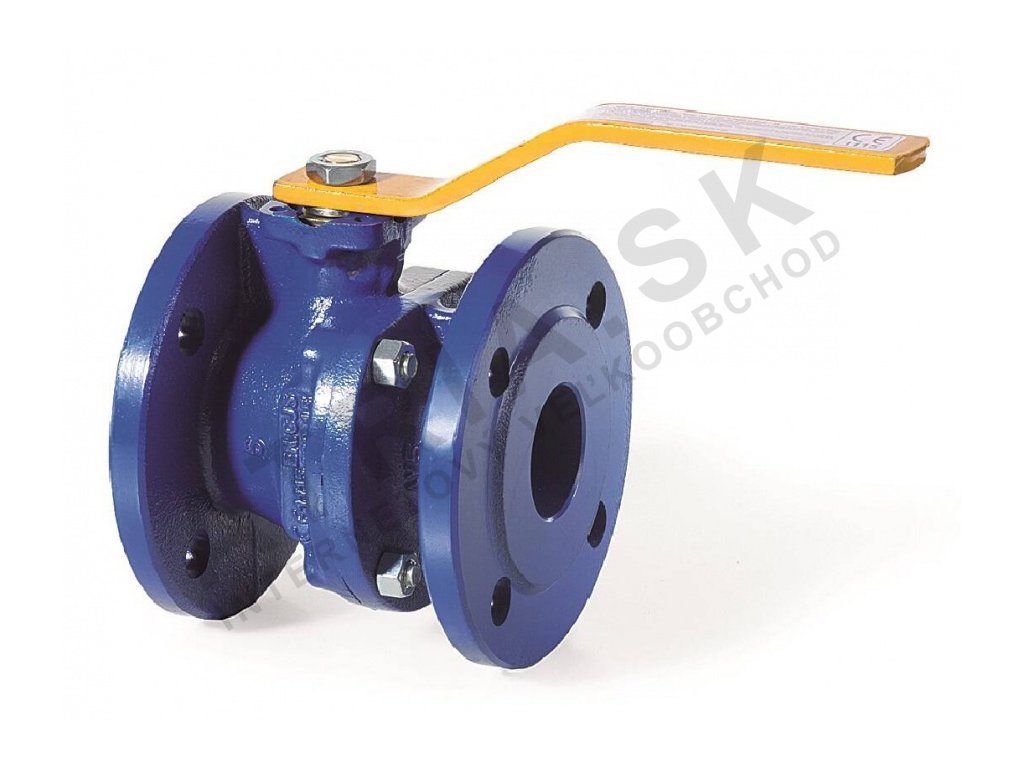

Kulový kohout s šroubením - série B2.1 pro plyn - DN 20; L=120mm
Kód: B2100020GASSouvisející produkty
Detailní popis produktu
Kulové kohouty s šroubením jsou základní komponenty v průmyslových a komerčních distribučních systémech plynů. Používají se běžně v plynových potrubích pro izolaci, což umožňuje bezpečné vypnutí v režimech údržby nebo nouzových situacích. Tento kohout je vhodný k instalaci do plynových rozvodných sítí, koteloven a průmyslových zařízení, kde je vyžadován spolehlivý ovládání plynového toku. Konstrukce zajistí hermetické uzavření a hladký provoz i za kolísajících tlaků.
Instalatéři obvykle spojují tento kohout s existujícími potrubními systémy pomocí šroubení. Kohout musí být kompatibilní s tlakovou třídou systému a správně orientován vzhledem k směru toku, aby byl zajištěn optimální výkon. Během instalace je také nutné ověřit provozní teplotní rozsah a kompatibilitu materiálů.
Technické parametry
| Materiál: tělo | litina s kulečkou |
|---|---|
| Nominální průměr | DN 20 |
| Nominální tlak | PN 16 |
| Hmotnost | 2,837 kg |
| Kód | B2100020GAS |
| Značka | IVAR |
Instalace a připojení
K instalaci ventilu je třeba zarovnat šroubení s odpovídajícími šroubeními potrubí a zajistit, že otvory pro šrouby sedí. Použijte vhodné tesnění, která vyhovují požadavkům na těsnost pro aplikace s plynem. Šrouby zatímejte rovnoměrně a podle momentových specifikací výrobce, aby nedocházelo k únikům. Ujistěte se, že ventil je plně otevřený před zatíráním, aby nedošlo k nesrovnalosti. Běžnou chybou je přetížení šroubů, což může poškodit šroubení nebo tesnění. Vždy ověřte, že ventil je nainstalován v správném směru, dle označení toku na těle.Kompatibilita a příslušenství
Tento ventil je kompatibilní s šroubenými potrubními systémy s třídou tlaku PN 16 a pracujícími v uvedeném teplotním rozsahu. Pro plnou funkčnost zabezpečte, že systém obsahuje vhodné opory a nástroje pro zarovnání. Další komponenty, jako například aktuátory, lze integrovat pro automatizované ovládání, pokud jsou kompatibilní se standardem ISO 5211. Pro tuto konkrétní verzi nejsou uvedeny žádné související produkty.Technický pozadí pro projektanty
Ventil pracuje pomocí otáčející se koule s otvorem, který umožňuje nebo zamezuje průtoku plynu, pokud je otvor zarovnaný nebo kolmo k potrubí. Koule je vyrobena ze zvonkové mědi (CuZn40Pb2) a je utěsněna PTFE, což zajišťuje minimální tření a opotřebení. Tělo je vyrobeno z litiny s kulečkou (GJS400-15), která poskytuje vysokou pevnost a odolnost proti deformaci při tlaku. Hřídel je chromováno z mědi a utěsněna dvěma NBR těsněními, aby se zabránilo úniku plynu. Ventil má plně propustný průtok, což snižuje pokles tlaku a způsobuje, že je vhodný pro aplikace vyžadující vysokou propustnost. Ventil není vhodný pro páru nebo regulaci průtoku kvůli povaze svého těsnícího mechanismu a konstrukčnímu návrhu.Servis a provoz
Pravidelné kontroly jsou doporučovány, aby byla zajištěna celková funkčnost a integrita těsnění ventilu. Zkontrolujte případné známky koroze, zejména na povrchu šroubení a hřídele. Ujistěte se, že ventil funguje hladce bez odporu, který by mohl signalizovat vnitřní opotřebení nebo blokádu. V krátkém popisu nejsou uvedena konkrétní servisní intervaly; avšak jakékoli známky úniku nebo neočekávané funkčnosti by měly vyvolat okamžité vyšetření a případnou výměnu vadných částí.Nejčastější otázky
Může být tento ventil použit pro plyny mimo ty uvedené?
Ne, ventil je specificky navržen pro plyny třídy G1 a G2 podle směrnice PED 2014/68/EU a neměl by být použit mimo tato označení.
Je možné automatizovat tento ventil?
Ano, ventil je kompatibilní s aktuátory, které dodržují standard ISO 5211 pro montáž a připojení.
Může být tento ventil použit v parních systémech?
Ne, ventil není vhodný pro parní aplikace kvůli svému těsnícímu materiálu a omezením konstrukčního návrhu.
Jaká je maximální povolená teplota pro trvalý provoz?
Ventil je určen pro trvalý provoz do +70 °C a neměl by být vystaven vyšším teplotám.
Doplňkové parametry
| Kategorie: | BRA.B2.100 GAS - GV série B2 - pro plyn |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 2.837 kg |
| Druh výrobku: | kulový ventil / uzávěr |
| Jmenovitá světlost (DN): | DN 20 |
| Typ připojení: | příruba |
| Jmenovitá světlost: | DN 20 |
| Jmenovitý tlak: | PN 16 |
| Materiál: | tělo |
