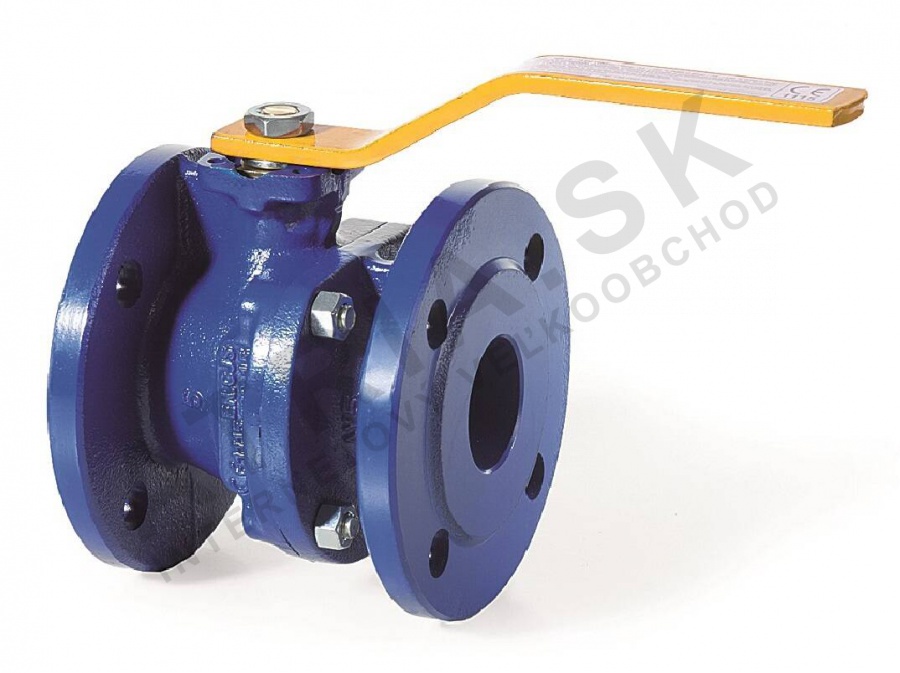

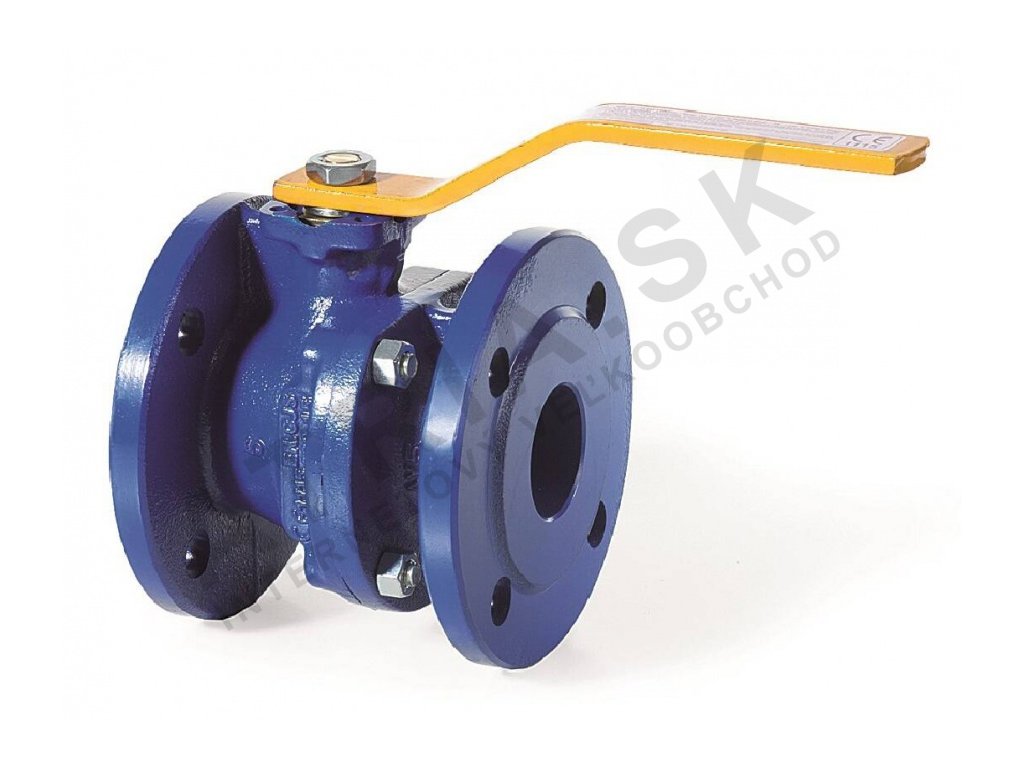

Kulový kohout s šroubením - řada B2.1 pro plyn - DN 25; L=125 mm
Kód: B2100025GASSouvisející produkty
Detailní popis produktu
Tento kulový kohout s šroubením se často používá v průmyslových a komerčních plynových distribučních systémech, kde je spolehlivé vypnutí a těsnost zásadní. Je běžně instalován v plynových potrubích pro otopné soustavy, procesní zařízení a jinou plynem závislou infrastrukturu. Klapka je navržena tak, aby fungovala v teplotním rozsahu -10°C až +70°C a je kompatibilní s plynovými třídami G1 a G2 podle směrnice PED 2014/68/EU. Robustní konstrukce klapky a šroubení umožňují bezpečné a netěsné začlenění do větších potrubních systémů.
Jako základní komponenta v plynových distribučních sítích zajišťuje tato klapka bezpečné a efektivní řízení průtoku. Instalatéři ji často potkávají v systémech, kde omezený prostor vyžaduje kompaktní design a plná průtočná kapacita je kritická. Plný průměr klapky minimalizuje pokles tlaku a umožňuje snadné čištění nebo prohlídku potrubí, pokud je to potřeba.
Technické parametry
| Materiál: tělo | telový |
|---|---|
| Jmenovitý průměr | DN 25 |
| Jmenovitý tlak | PN 16 |
| Hmotnost | 4,1 kg |
| Kód | B2100025GAS |
| Značka | IVAR |
Instalace a připojení
Pro instalaci klapky zarovnejte šroubení s odpovídajícími konci potrubí a zabezpečte je šrouby podle normy EN 1092-1. Ujistěte se, že povrchy šroubení jsou čisté a bez nečistot, aby se zabránilo únikům. Klapku umístěte tak, aby byla snadno přístupná pro obsluhu a údržbu. Před rovnoměrným utažením všech šroubů zkontrolujte, zda se otvory pro šrouby shodují a zda je zarovnání správné, aby se zabránilo zatížení těla. Běžné chyby při instalaci zahrnují špatné zarovnání povrchů šroubení, nesprávné přetížení šroubů a nedostatečnou kontrolu cizích částic v těsnící oblasti. Vždy potvrďte, že je klapka plně otevřená během instalace, aby nedošlo k poškození vnitřních komponent.Kompatibilita a příslušenství
Tato klapka je kompatibilní se standardními šroubenými potrubními systémy a může být integrována s pohony pro automatizovanou obsluhu. Doporučuje se použít vhodné těsnění a materiály pro šroubení, které vyhovují tlakovým a teplotním požadavkům systému. Pro tento model nejsou uvedeny konkrétní související produkty.Technický pozadí pro projektanty
Klapka funguje na jednoduchém, ale efektivním principu: kulový disk s otvorem se otáčí uvnitř těla, aby umožnil nebo zablokoval průtok. Tělo je vyrobeno z černé litiny GJS400-15, která poskytuje dobré mechanické pevnosti a odolnost proti korozi v plynových prostředích. Kulový disk je vyroben z mosazi CuZn40Pb2, zatímco tyč je mosazná s chromovým povlakem pro odolnost. Těsnění je zajištěno PTFE kolem kulového disku a dvěma těsněními NBR na tyči. Plný průměr zajišťuje minimální omezení průtoku a usnadňuje údržbu systému. Klapka není vhodná pro páru nebo regulaci průtoku, protože je optimalizována pro vypínací službu.Údržba a provoz
Pravidelné kontroly by měly zahrnovat ověření integrity šroubení, kontrolu na úniky a zajištění hladkého provozu klapky. Kromě těchto vizuálních kontrol není klapka vyžadována pravidelné údržby. Pokud jsou zaznamenány jakékoliv nepravidelnosti, jako je obtížné otáčení ovládacího kohoutu nebo viditelné úniky, měl by být systém vyrovnán a klapka prohlédnuta nebo vyměněna, pokud je to potřeba.Nejčastější otázky
Může být klapka připojena k systému pracujícímu při 10 bar?
Ano, klapka je klasifikována pro až 16 bar, takže může bez problémů pracovat při 10 bar.
Je klapka vhodná pro páru?
Ne, klapka není vhodná pro páru, jak je uvedeno v dokumentaci výrobce.
Může být tato klapka použita s pohony?
Ano, klapka je navržena s rozhraním pro montáž ISO 5211, což umožňuje její použití s kompatibilními pohony.
Jaké materiály jsou použity pro těsnící komponenty?
Kulový disk je těsněn PTFE a tyč má dvě těsnění NBR, aby zajistila těsné uzavření a zabránila únikům.
Doplňkové parametry
| Kategorie: | BRA.B2.100 GAS - GV série B2 - pro plyn |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 4.1 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:03 |
