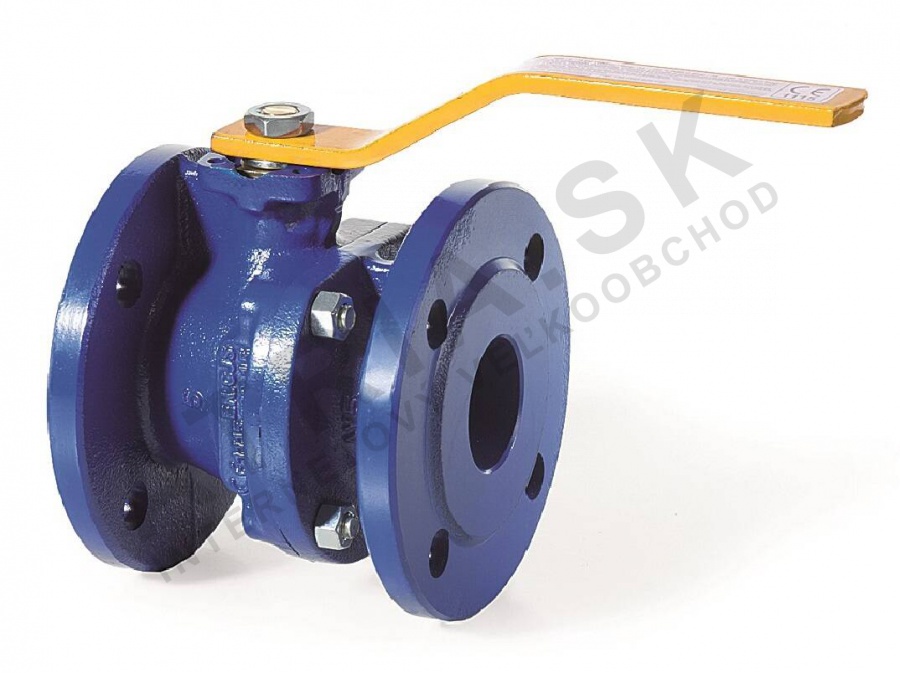

Flančový kulový kohout - řada B2.1 pro plyn - DN 50; L=150mm

Detailní popis produktu

Flančové kulové kohouty jsou zásadní komponenty v plynových distribučních systémech, zejména v průmyslových a komerčních prostorách. Tyto kohouty se běžně používají v plynových rozvodech, měřících stanicích a výparníkových systémech. Instalatéři pracují s těmito kohouty během nových stavb nebo modernizací plynové infrastruktury. Jejich kompaktní design a plný průměr umožňují minimální odpor toku, což je ideální pro aplikace vyžadující vysokou průtočnost a časté přepínání.

Při montáži flančových kulových kohoutů je důležité zvážit zarovnání potrubí a stav flančových ploch. Kohout musí být správně zarovnán s potrubím, aby se zabránilo zatížení těla nebo těsnění. V systémech, kde jsou potřeba pohonů pro dálkové ovládání, zajišťuje norma ISO 5211 kompatibilitu s širokou škálou pneumatických nebo elektrických pohonů. Tato verze je speciálně navržena pro plynové aplikace a nesmí být použita pro páru nebo regulaci toku kvůli své konstrukci a omezením těsnění.

Technické parametry

Montáž a připojení

Před montáží zkontrolujte, zda jsou flančové plochy čisté a bez nečistot, aby bylo zajištěno správné těsnění. Kohout by měl být instalován v plně otevřené poloze, aby se předešlo zbytečnému zatížení těla nebo sedla při utahování. Použijte momentový klíč, abyste rovnoměrně působili na šrouby, a postupujte podle doporučeného utahovacího postupu výrobce. Ujistěte se, že kohout je nezávisle podpěrný a nezatěžuje potrubní systém pro stabilitu. Běžnou chybou je nesprávné zarovnání flančů, což může vést k únikům nebo poškození těsnění.

Zkontrolujte, zda typ flanče a rozložení šroubů odpovídá stávajícímu systému. Tento kohout je kompatibilní s flanči EN 1092-1 třídy PN 16. Zkontrolujte orientaci kohoutu – některé kulové kohouty mají směrová označení toku, která je třeba respektovat, aby byla zachována výkonnost a trvanlivost.

Kompatibilita a příslušenství

Tento flančový kulový kohout je navržen pro použití s plynovými potrubními systémy a musí být připojen k kompatibilním flančovým přípojkám a potrubím. Podporuje integraci s pohony, které dodržují normu ISO 5211, což umožňuje automatizované ovládání, pokud je to potřeba. Pro základní montáž nejsou potřeba žádné další produkty, i když pohony nebo tlakové regulátory mohou být potřeba objednat zvlášť v závislosti na aplikaci.

Technický pozadí pro projektanty

Pracovní princip tohoto kulového kohoutu spočívá v otočení kulového disku se středním otvorem, který umožňuje nebo blokuje tok. Když se otvor zarovná s vstupním a výstupním portem, médium volně prochází kohoutem. Tělo je z litiny (GJS400-15), vybrané kvůli své síle a odolnosti proti deformaci za tlaku. Kulový disk je z mosazi (CuZn40Pb2), vybrané kvůli své obrábětelnosti a odolnosti proti opotřebení, zatímco tyč je mosaz s chromovým povlakem, aby odolala korozi a poskytla hladký provoz.

Kontaktní plochy používají PTFE pro kulový disk a dvě těsnění z NBR pro tyč, což zajišťuje těsné uzavření i za kolísajících tlakových podmínek. Tato konstrukce umožňuje plný průměr toku, což snižuje turbulence a ztráty energie. Kohout není vhodný pro regulaci nebo omezování toku kvůli náhlému pohybu kulového disku a možnému opotřebení sedla. Je určen pouze pro zapínání a vypínání. Teplotní rozsah provozu -10°C až +70°C je třeba také zohlednit při návrhu systémů, zejména v chladnějších klimatech, kde může být potřeba izolace, aby se zabránilo zamrznutí.

Služba a provoz

Pravidelné vizuální kontroly by měly být prováděny, aby byly detekovány známky úniku nebo mechanického opotřebení. Zkontrolujte korozi kolem flančových spojů a ujistěte se, že těsnění zůstávají nepoškozená. V dokumentaci nejsou uvedena plánovaná servisní období, ale kohout by měl být pravidelně ovládán, aby se zabránilo ucpání tyče a mechanismu kulového disku. Pokud se kohout stane obtížně otočitelný, může být potřeba demontáže k inspekci a výměně opotřebovaných komponent, jako jsou těsnění tyče nebo sedla z PTFE.

Nejčastější otázky

Může být tento kohout použit pro kapaliny?
Ne, je speciálně navržen pro plynové aplikace a nesmí být použit s kapalnými médiy.

Je tento kohout vhodný pro použití s pohony?
Ano, je kompatibilní s pohony, které dodržují normu ISO 5211 pro montáž a rozhraní.

Jaká je maximální povolená teplota pro provoz?
Kohout je navržen pro trvalý provoz mezi -10°C a +70°C.

Může být tento kohout použit v parních systémech?
Ne, není vhodný pro parní aplikace kvůli svým materiálovým a těsnícím omezením.
