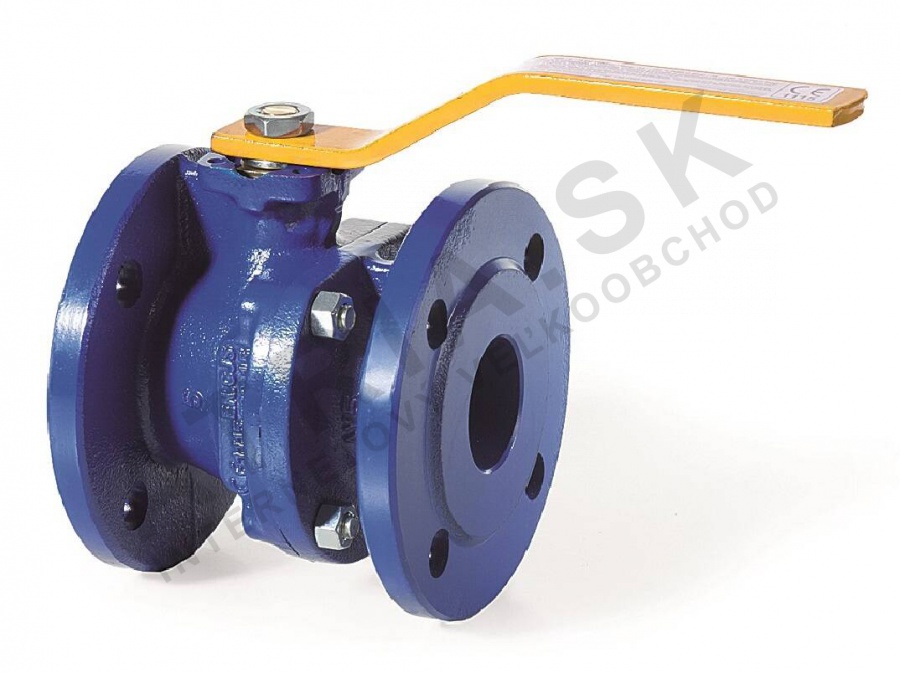

Kulový kohout s lemováním - řada B2.1 pro plyn - DN 65; L=170mm

Detailní popis produktu

Kulové kohouty s lemováním jsou základními komponentami v průmyslových a komerčních plynových systémech, které zajistí spolehlivé vypnutí a regulaci toku. Často se používají v distribučních sítích plynů, vodovodních a kanalizačních liniích a procesních systémech, kde je potřeba bezpečné izolace médií. Montéři pracující na takových systémech často operují v prostředí pod tlakem a musí zajistit, že všechny komponenty splňují požadované bezpečnostní normy.

Kulový kohout řady IVAR B2.1 je navržen speciálně pro aplikace s plynem. Jeho odolná konstrukce z něj dělá vhodný pro instalaci v prostředích, kde mohou být očekávány kolísání teplot a tlaků. Lemovalé konce kohoutu umožňují snadnou integraci do stávajících potrubních systémů pomocí běžných šroubení. Je zvláště vhodný pro použití v centrálních topných systémech, průmyslovém manipulování s plynem a regulačních systémech plynů, kde je důležitá plná kapacita toku.

Technické parametry

Materiál: tělo	litina
Jmenovitý průměr	DN 65
Jmenovitý tlak	PN 16
Hmotnost	11,2 kg
Kód	B2100065GAS
Značka	IVAR

Technické specifikace jsou kritické pro správné rozměrování a kompatibilitu s systémem. Jmenovitý průměr DN 65 definuje velikost vnitřního průtoku, zatímco hodnocení PN 16 ukazuje maximální povolený tlak za běžných provozních podmínek. Tyto hodnoty pomáhají určit, zda kohout dokáže zvládnout požadovaný průtok a úroveň tlaku v systému. Rozsah pracovních teplot má také vliv na výběr vhodných těsnicích materiálů a zajištění dlouhodobé spolehlivosti.

Instalace a připojení

Aby byl kulový kohout s lemováním správně nainstalován, zarovnejte lemování s odpovídajícími konci potrubí a zabezpečte je šrouby podle momentových specifikací výrobce. Ujistěte se, že mezi lemovacími plochami je správně umístěno těsnění, aby nedocházelo ke únikům. Zkontrolujte orientaci těla kohoutu, abyste potvrdili, že směr průtoku odpovídá požadavkům systému. Běžnou chybou během instalace je nesprávné zarovnání lemování, což může vést k nerovnoměrnému namáhání těla kohoutu a předčasnému selhání. Vždy zkontrolujte, že kohout je plně otevřený, než začnete utahovat šrouby lemování, aby nedošlo k uvíznutí vnitřních komponent.

Kompatibilita a příslušenství

Tento kulový kohout s lemováním je kompatibilní se standardními potrubními systémy s lemováním EN 1092-1 s hodnocením PN 16. Podporuje použití aktuátorů přes rozhraní ISO 5211. Při objednávání ujistěte, že jsou zahrnuty všechny potřebné šrouby a těsnění. Nejsou doporučovány žádné konkrétní související produkty k doplnění, protože kohout se obvykle instaluje jako samostatný komponent.

Technický pozadí pro projektanty

Kohout funguje na jednoduchém, ale efektivním principu: koule s otvorem se otáčí uvnitř těla kohoutu, aby umožnila nebo zablokovala proud médií. Tělo je vyrobeno z litiny (GJS400-15), což poskytuje vysokou pevnost a odolnost proti mechanickému namáhání. Koule je vyrobena z bronzu (CuZn40Pb2), který poskytuje dobrou odolnost proti korozi v plynných prostředích. Těsnící plochy používají PTFE pro kouli a NBR pro těsnění tyče, což zajišťuje nízký třecí odpor a odolnost v čase. Kohout umožňuje plný průtok, minimalizuje pokles tlaku a je vhodný pro použití s aktuátory pro automatizované ovládání. Design zajišťuje minimální údržbu a dlouhou trvanlivost, pokud je nainstalován a provozován v rámci stanovených limitů.

Servis a provoz

Pravidelné kontroly by se měly zaměřit na celistvost lemovacích spojů a přítomnost úniků. Zkontrolujte, zda aktuátor (pokud je nainstalován) volně pohybuje a zda se kohout otevírá a uzavírá hladce. Pravidelná údržba není požadována mimo vizuální inspekci a testy provozu. Jakékoli známky opotřebení nebo úniky by měly vyvolat okamžité výměny nebo opravy, aby byla zachována bezpečnost a výkon systému.

Příbuzné otázky

Může být kohout použit s párou?
Ne, tento model není vhodný pro aplikace s párou kvůli omezením materiálu těsnění.

Je možné integrovat aktuátor s tímto kohoutem?
Ano, kohout je vybaven rozhraním ISO 5211 pro montáž aktuátoru.

Jaký je maximální povolený tlak za běžných provozních podmínek?
Kohout je hodnocen pro maximální tlak 16 bar podle specifikací výrobce.

Může být tento kohout použit pro regulaci průtoku?
Ne, není vhodný pro regulaci průtoku a má být používán pouze pro zapínání/vypínání.
