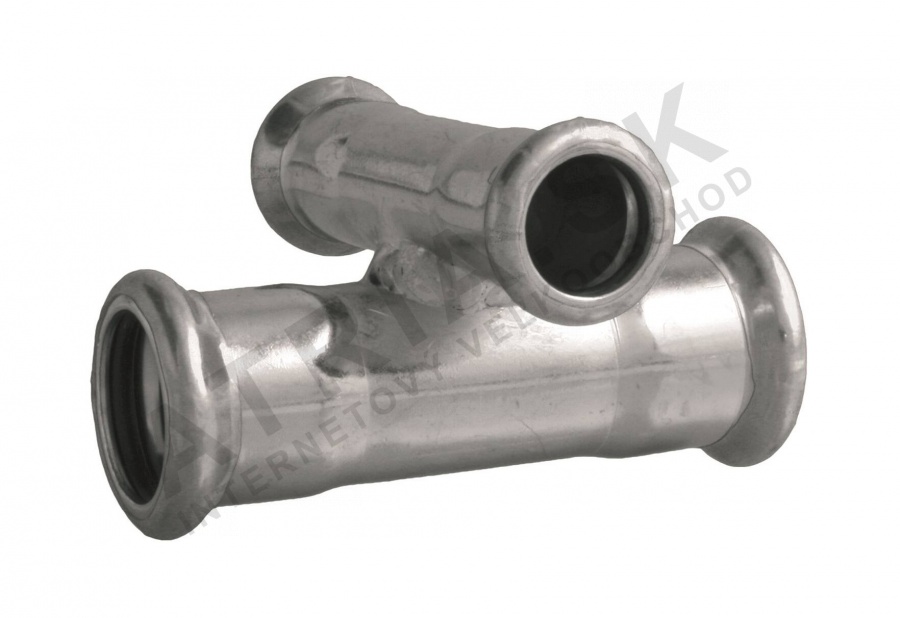

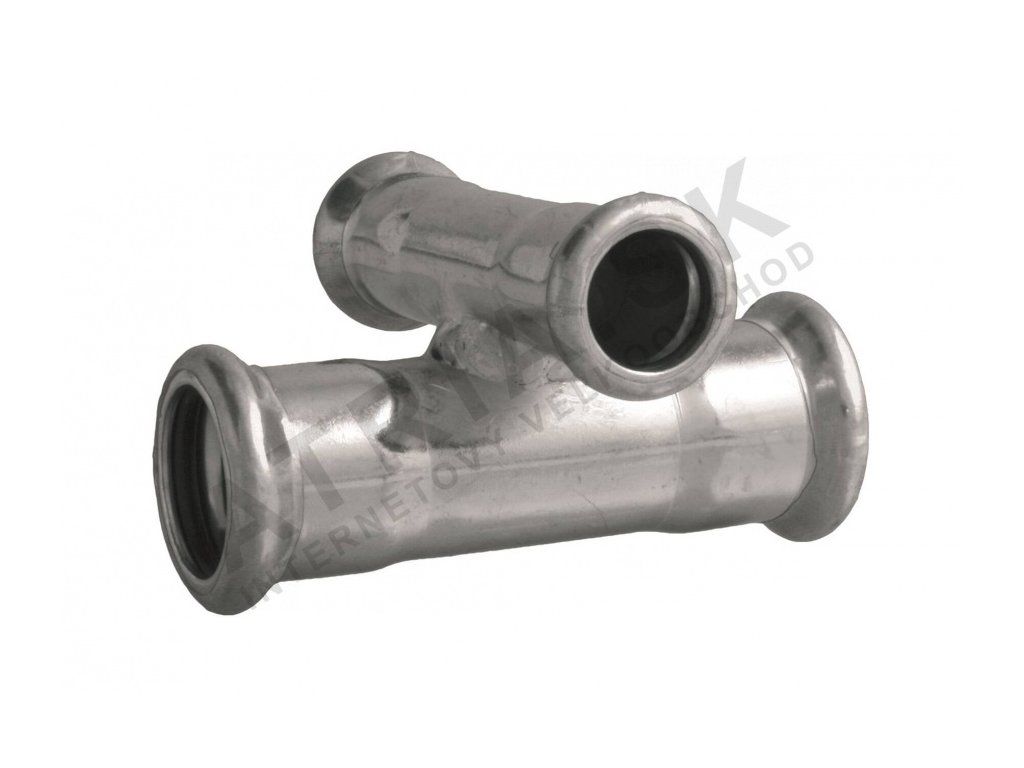

Křížení 35 x 22 x 35 x 22 IVAR.IVC45

Detailní popis produktu

Toto 90° křížení se běžně používá v uzavřených tlakových systémech, jako jsou centrální topení, hasicí voda a průmyslové vzduchové nebo plynové potrubí. Ideální je pro montéry pracující na systémech vyžadujících vysokou odolnost proti tlaku a široký rozsah teplot. Křížení je vhodné pro aplikace s suchým tlakovým vzduchem, inertními plyny a nekonzumní vodními systémy. Není certifikováno pro použití s pitnou vodou a musí být instalováno v souladu s principy návrhu tlakových systémů.

Typické prostředí pro instalaci zahrnuje otopné systémy v bytových a obchodních budovách, chlazení a hasicí systémy. Křížení se často používá spolu s tlakovými potrubními systémy, kde jsou těsné spoje základním požadavkem. EPDM těsnění zajišťuje těsnost za provozních podmínek a konstrukce z uhlíkové galvanizované oceli poskytuje odolnost a odolnost vůči mechanickému poškození.

Technické parametry

Prováděcí teplotní rozsah od -20°C do +120°C umožňuje použití křížení jak v chladných, tak v horkých prostředích. Označení PN16 znamená, že křížení může zvládnout tlaky až do 16 bar, což ho činí vhodným pro vysokotlaké systémy. Výběr materiálu zaručuje kompatibilitu s nekorozií a plyny a EPDM těsnění poskytuje spolehlivé těsnění za těchto podmínek.

Instalace a připojení

Instalace vyžaduje použití M-typu kleští pro tlakové spoje. Křížení je navrženo k použití s tlakovými potrubními systémy a musí být připojeno k kompatibilním koncům potrubí. Vnitřní geometrie zajišťuje, že spoj bude těsný, pokud je správně modelován. Indikátor modelování musí být plně zapnut, aby bylo potvrzeno bezpečné připojení. Běžné chyby při instalaci zahrnují nesprávné zarovnání kleští, nekontrolu indikátoru modelování a použití nekompatibilních průměrů potrubí. Křížení je dodáváno v balení pěti kusů, což je vhodné pro malé a střední instalace.

Kompatibilita a příslušenství

Toto křížení je kompatibilní s IVAR tlakovými potrubními systémy a musí být používáno s EPDM těsněními a kleštěmi M-typu. Další komponenty, jako jsou přímé potrubí, ohyby a křížení, mohou být potřeba v závislosti na rozložení systému. Křížení není kompatibilní s systémy vyžadující povrchové inhibitory nebo systémy certifikované pro pitnou vodu.

Technický pozadí pro projektanty

Křížení pracuje na principu mechanické komprese pomocí tlakových kleští k zajištění spoje. Uhlíková galvanizovaná ocel poskytuje konstrukční pevnost a odolnost proti korozi, zatímco EPDM těsnění zajišťuje těsnost. Návrh umožňuje integraci do uzavřených systémů s tlakovými médiemi a vlastnosti materiálu zajišťují dlouhodobé výkony za vysokotlakých a teplotních podmínek. Absence povrchových inhibitorů znamená, že křížení je vhodné pro průmyslové aplikace, kde jsou takové inhibitory nepotřebné.

Služba a provoz

Při provozu musí být spoj vizuálně kontrolován na případné známky úniku nebo poškození indikátoru modelování. Nejsou požadovány konkrétní intervaly údržby, ale doporučuje se pravidelné kontrolování systému pro zajištění pokračujícího výkonu. Křížení je navrženo pro dlouhodobé použití bez údržby, pokud je správně instalováno a používáno v rámci svých specifikovaných parametrů.

Nejčastější otázky

Může být IVAR.IVC45.3522 použit ve solárních systémech pro ohřev vody?
Ano, může být použit ve solárních systémech pro ohřev vody, pokud jsou provozní teplota a tlak v rámci specifikovaných mezí -20°C až +120°C a až do 16 bar.

Je IVAR.IVC45.3522 kompatibilní s měděnými potrubími?
Ne, je specificky navrženo k použití s tlakovými ocelovými potrubními systémy a nesmí být připojeno k měděným potrubím bez vhodných přechodových komponent.

Může být IVAR.IVC45.3522 použit ve hasicích systémech?
Ano, je vhodné pro hasicí systémy, protože splňuje požadavky na tlak a teplotu pro takové aplikace.

Je IVAR.IVC45.3522 certifikováno pro použití s inertními plyny?
Ano, je kompatibilní s inertními plyny a může být použit ve průmyslových plynných systémech, pokud je plyn nekorozií a nejsou překročeny limity tlaku a teploty.
