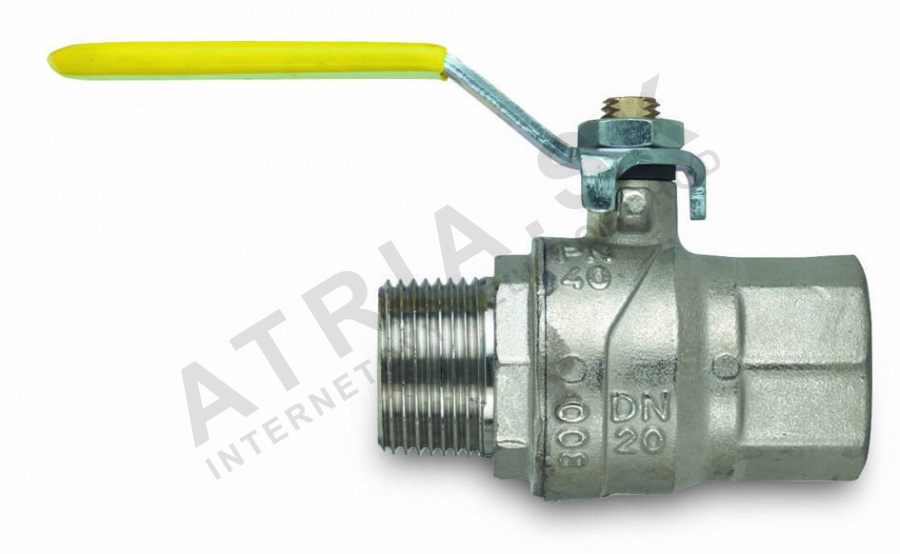

Kulový kohout na plyn FUTURGAS - 1/4 palce MF; páka

Detailní popis produktu

Kulové kohouty jsou základními komponentami plynových distribučních soustav, zajišťují bezpečné a netěsné uzavření v průmyslových, obchodních a bytových instalacích. Používají se běžně v plynových potrubích, kotlových soustavách a plynovém vytápění. Model FIV.80014 P je navržen pro prostředí, kde je potřeba kompaktní, odolný a spolehlivý ventil pro střední tlak plynových aplikací. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a opotřebení, činí z něj vhodný produkt pro vnitřní i venkovní instalace.

Při montáži tohoto ventilu je důležité zajistit, že systém je vyrovnán tlakem a že závit je čistý a nepoškozený. Ventil musí být správně zarovnán s potrubím, aby se zabránilo napětí na připojení. Běžné chyby během montáže zahrnují přetížení závitu, což může poškodit těsnící plochu, a nedodržení správné orientace páky pro snadné ovládání.

Technické parametry

Materiál	mosaz CW617N s niklovým povlakem
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 5
Hmotnost	0,148 kg
Kód	80014014
Značka	IVAR

Prováděcí teplotní rozsah -20 °C až +60 °C umožňuje použití ventilu v širokém rozsahu prostředí, včetně chladicích skladů a vyhřívaných budov. Tlaková třída PN 5 znamená, že ventil je vhodný pro nízkonapěťové plynové soustavy, typicky v domácnostech a lehkých obchodních aplikacích. Tyto parametry jsou základní pro správné rozměření a výběr, aby ventil bezpečně a efektivně fungoval v systému.

Montáž a připojení

Kulový kohout FIV.80014 P je vybaven 1/4 palce MF závitem, což umožňuje bezpečné a netěsné připojení k potrubí. Páka je umístěna pro snadné přístup a ovládání. Během montáže je důležité zajistit, že závit je čistý a bez nečistot. Ventil by měl být utažen vhodným klíčem, přičemž je třeba se vyhnout přetížení a poškození těsnící plochy. Běžnou chybou je nedodržení zarovnání těla ventilu s potrubím, což může způsobit napětí na připojení a vést k netěsnosti. Po montáži by měl být systém otestován na netěsnosti vhodnou metodou detekce úniků.

Kompatibilita a příslušenství

Tento kulový kohout je kompatibilní se standardními plynovými potrubními systémy, které používají 1/4 palce MF závit. Používá se obvykle v kombinaci s plynovými potrubími, šroubením a dalšími ventily k vytvoření kompletní plynové distribuční soustavy. K základní montáži nejsou potřeba žádné další příslušenství. V komplexnějších systémech však může být nutné použít těsnící směsi nebo těsnící prostředek pro závit, aby bylo zajištěno netěsné připojení. Ventil není kompatibilní s vysokotlakými plynovými systémy nebo systémy pracujícími nad +60 °C.

Technický popis pro projektanty

Kulový kohout funguje tím, že otáčí pevnou koulí s dírou, která umožňuje nebo zabraňuje průtoku plynu. Koule je umístěna mezi dvěma těsnícími plochami, které jsou vyrobeny ze stejné mosazi CW617N s niklovým povlakem jako tělo. Materiál poskytuje dobrou odolnost proti korozi a opotřebení, čímž zajišťuje dlouhou životnost. Ventil je navržen pro integraci do nízkonapěťových plynových soustav a je vhodný pro použití s zemním plynem a jinými nekorezními plyny. Princip fungování zajišťuje rychlé a spolehlivé uzavření, což ho činí ideálním pro aplikace, kde není potřeba časté ovládání. Životnost ventilu je ovlivněna kvalitou montáže, provozními podmínkami a údržbou těsnících ploch.

Údržba a provoz

Ventil vyžaduje minimální údržbu díky své odolné konstrukci a jednoduchému mechanismu ovládání. Je důležité zajistit, že páka není při ovládání přetížena, protože to může poškodit vnitřní komponenty. Ventil by měl být pravidelně kontrolován na známky opotřebení nebo poškození, zejména na těsnících plochách a mechanismu páky. Pokud je detekován únik, měl by být systém vyrovnán tlakem a ventil prozkoumán na poškození nebo opotřebení. V technických datech nejsou uvedena konkrétní období údržby, ale doporučuje se pravidelné vizuální kontroly pro zajištění bezpečného provozu.

Nejčastější otázky

Může být kulový kohout FIV.80014 P použit ve vysokotlakých plynových systémech?
Ne, ventil má tlakovou třídu PN 5 a je vhodný pouze pro nízkonapěťové plynové systémy. Není navržen pro použití ve vysokotlakých aplikacích.

Je ventil vhodný pro použití se zemním plynem?
Ano, ventil je navržen pro použití se zemním plynem a jinými nekorezními plyny v rámci uvedeného provozního teplotního rozsahu.

Může být páka vyměněna zvlášť?
Podle technického listu výrobce je páka integrovanou částí ventilu a nemůže být vyměněna zvlášť. Pokud je páka poškozená, musí být nahrazen celý ventil.

Je ventil vhodný pro použití v chladném prostředí?
Ano, ventil je schopen fungovat při teplotách až do -20 °C, což ho činí vhodným pro použití v chladicích skladovacích prostorech a jiných nízko-teplotních prostředích.
