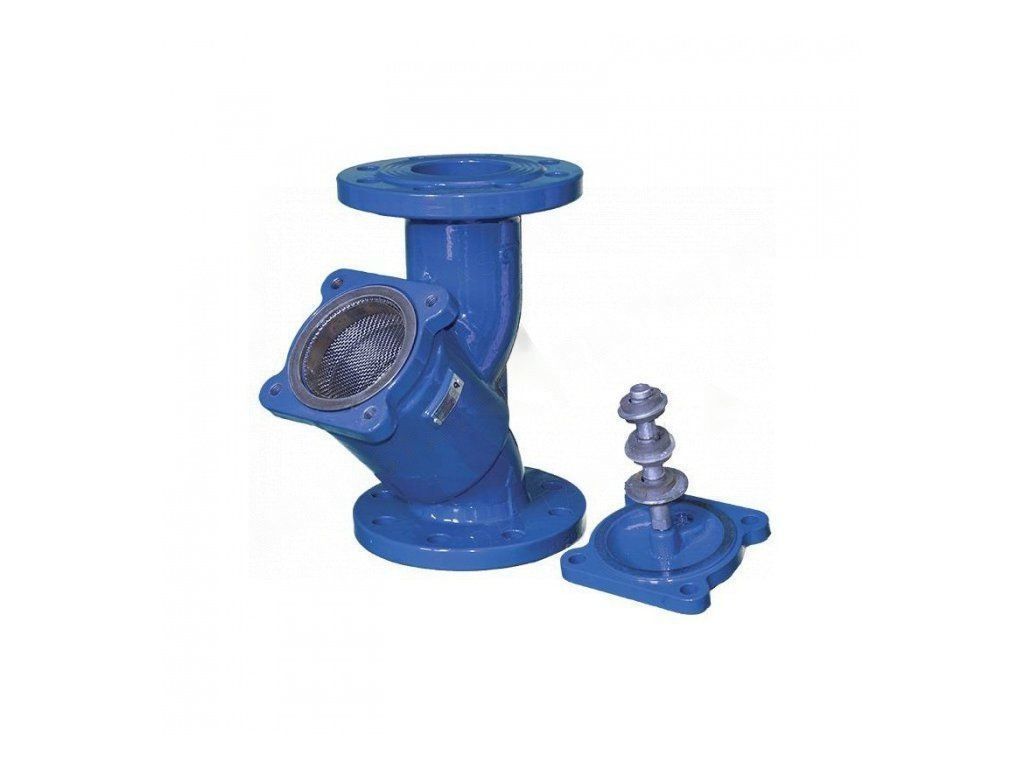

Náhradní filtr – pro řadu BRA.11.000 a BRA.11.000 M – DN 150

Detailní popis produktu

Flanžově montované filtrní vložky se běžně používají v centrálních topných systémech, klimatizačních jednotkách a vodovodních linkách ve stavebnictví a průmyslu. Tyto filtry jsou instalovány mezi flanže v potrubních systémech k odstranění tuhých částic z proudu tekutiny. Montéři je často potkávají v systémech, kde čistota tekutiny je klíčová pro funkci komponentů v dolní části systému, jako jsou čerpadla, ventily nebo výměníky tepla. Design zajišťuje, že nečistoty zůstanou uvnitř filtrní vložky, kterou lze poté odstranit, vyčistit nebo vyměnit bez přerušení proudu v zbytek systému.

Filtrní vložky se často vyskytují v uzavřených systémech, zejména v těch, které pracují s glykolem pro ochranu před mrazem. Při instalaci je třeba zohlednit pracovní prostředí, aby materiály – jako je EPDM těsnění a nerezové síto – byly kompatibilní s pracovním médiem. Systém musí být navržen tak, aby umožnil pravidelný přístup k filtru pro kontrolu a údržbu.

Technické parametry

Material - tělo	- telo
Material - tělo, víko: litina GJL 250, síto: AISI 304, těsnění: EPDM	Tělo a víko: litina GJL 250, síto: nerezová ocel AISI 304, těsnění: EPDM
Kód	I060009CRI05F1C
Značka	IVAR

Technické parametry určují vhodnost filtrní vložky pro konkrétní aplikace. Maximální provozní teplota +100 °C a kompatibilita s glykolem až do 50 % jsou důležité faktory pro návrh systému. Materiál těla a víka (litina GJL 250) zajišťuje mechanickou pevnost a odolnost vůči tepelnému roztažení. Síto (nerezová ocel AISI 304) je vybráno pro svou odolnost proti korozi a schopnost jemné filtrace. Tyto parametry pomáhají při výběru správné velikosti a modelu filtrní vložky pro požadované průtokové podmínky a zátěž nečistotami.

Instalace a připojení

Filtrní vložka je instalována mezi flanže podle norem EN 1092-1. Jmenovitý průměr (DN 150) musí odpovídající velikosti flanže potrubí. Před instalací zkontrolujte, zda povrch flanže je čistý a bez ostrých hran nebo nerovností, které by mohly poškodit integritu EPDM těsnění. Filtr by měl být orientován tak, aby směr průtoku odpovídal výrobci označenému směru (obvykle označen na těle).

Běžné chyby při instalaci zahrnují nesprávnou orientaci, nesprávné utažení šroubů flanže nebo použití nekompatibilních těsnění. Aby se tomu zabránilo, použijte momentový klíč pro rovnoměrné utažení a potvrďte, že klasifikace flanže (PN16) odpovídá požadavkům systému. Po instalaci proveďte vizuální kontrolu, abyste potvrdili, že filtr je správně umístěn a že nejsou žádné známky netěsnosti nebo špatného zarovnání.

Kompatibilita a příslušenství

Tato filtrní vložka je speciálně navržena pro použití s řadou BRA.11.000 a BRA.11.000 M. Vyžaduje kompatibilní obal s flanžovým připojením DN 150. Při objednávce zkontrolujte, že obal a filtrní vložka pocházejí ze stejného produktového rozsahu, aby byla zajištěna rozměrová i funkční kompatibilita. Další komponenty, jako jsou montážní nástroje nebo náhradní těsnění, mohou být potřeba v závislosti na četnosti údržby.

Technický pozadí pro návrháře

Filtr pracuje tak, že umožňuje tekutině procházet jemným sítím, které zadržuje zavěšené částice větší než otvory sítě. Velikost otvorů sítě se liší podle modelu, s porozitou od 0,8 mm do 1,6 mm. Tělo a víko jsou vyrobeny z litiny GJL 250, která poskytuje dobrou mechanickou pevnost a rozměrovou stabilitu při tepelném cyklování. EPDM těsnění zajišťuje těsné těsnění proti úniku, přičemž zůstává dostatečně pružné, aby kompenzovalo drobné nerovnosti flanže.

Návrhář systému musí zohlednit složení tekutiny a provozní podmínky při výběru filtru. Například použití glykolu až do 50 % je podporováno EPDM těsněním a nerezovým sítím. Filtr však není vhodný pro páru, plyny nebo kapaliny na bázi uhlíků kvůli omezením použitých materiálů. Integrace filtru do systému musí také zahrnovat potřebu pravidelného přístupu k filtru pro čištění nebo výměnu.

Údržba a provoz

Při provozu by měl být filtr pravidelně kontrolován na příznaky zanášení nebo opotřebení. Zanášení lze identifikovat zvýšeným diferenčním tlakem přes filtr nebo sníženými průtoky. V takových případech by měla být filtrní vložka odstraněna a buď vyčištěna, nebo vyměněna. Čištění zahrnuje demontáž filtru, odstranění vložky a její vyplavení vhodným rozpouštědlem nebo vodou. Po čištění zkontrolujte síto na poškození nebo deformaci a v případě potřeby vyměňte.

Při výměně vložky zkontrolujte, zda nová jednotka je kompatibilní s existujícím obalem a zda všechny komponenty jsou v dobrém stavu. Při opětovné instalaci filtrní vložky postupujte podle pokynů výrobce, přičemž se ujistěte, že těsnění není poškozeno během montáže. Po opětovné instalaci zkontrolujte úniky a ověřte, že filtr funguje správně za normálních provozních podmínek.

Nejčastější otázky

Může být filtr použit v systémech s 50 % glykolem?
Ano, filtr je vhodný pro vodu s obsahem glykolu až do 50 %. Použité materiály, včetně EPDM těsnění a nerezového sítě, jsou kompatibilní s touto směsí.

Je filtr vhodný pro páru nebo plynové aplikace?
Ne, filtr není vhodný pro páru, plyny nebo kapaliny na bázi uhlíků. Použité materiály nejsou navrženy pro tyto provozní podmínky.

Jaká je maximální provozní teplota?
Filtr je schopen pracovat při maximální teplotě +100 °C. Překročení této hranice může ovlivnit výkon EPDM těsnění a snížit životnost filtru.

Jak se filtr vloží do systému?
Filtr je instalován mezi dvě flanže podle norem EN 1092-1. Ujistěte se, že povrchy flanže jsou čisté a že filtr je správně zarovnán, před rovnoměrným utažením šroubů.
