PRESS GAS stěnová deska - zevnitř závitová - 22mm-G3/4"
Kód: IVNGAS32.2234Související produkty
Detailní popis produktu

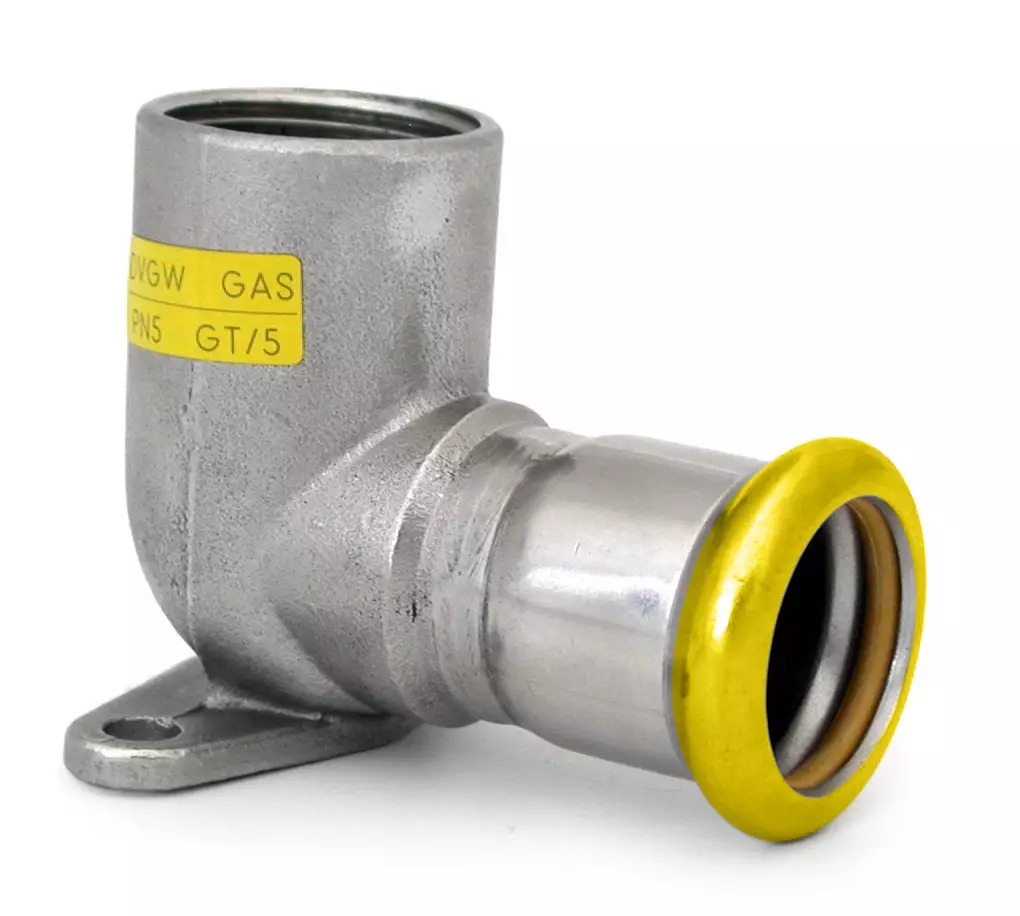

Stěnová deska IVAR IVNGAS32.2234 PRESS GAS se často používá v obytných a komerčních budovách pro připojení plynových vedení k pevným konstrukcím, jako jsou stěny nebo panely. Montéři tyto armatury často integrují do centrálních topných systémů, plynových kotlů a plynových vodních ohřívačů. Armatura podporuje jak nové instalace, tak modernizace systémů, zajišťuje odolné a netěsné připojení v prostředích, kde plynové rozvody vyžadují bezpečný přechod z přitiskových připojení na závitové komponenty.
Tato stěnová deska se často vyskytuje v plynových rozvodech pro kuchyně, pomocné místnosti a průmyslové aplikace, kde je důležitá stabilní montáž a dlouhodobá spolehlivost. Nerezové tělo zaručuje odolnost proti korozi a mechanickému namáhání, což z ní činí vhodnou pro použití jak vnitřně, tak venku za běžných podmínek prostředí.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek HNBR žlutý |
|---|---|
| Pracovní teplota | -20 °C |
| Jmenovitý tlak | PN 5 |
| Kód | IVNGAS32.2234 |
| Značka | IVAR |
Montáž a připojení
Pro montáž IVNGAS32.2234 začněte přípravou koncovky trubky pomocí certifikovaného přitiskového nástroje podle pokynů výrobce. Zalignujte trubku s držákem stěnové desky a uplatněte požadovanou sílu přitisku, dokud nástroj neoznámí dokončení. Před připojením komponenty, jako je ventil nebo počítadlo, zkontrolujte, zda je vnitřní závit bez nečistot. Po montáži ověřte správné zarovnání a těsnost připojení, aby se zabránilo poškození nebo únikům.
Běžné chyby při montáži zahrnují nedostatečnou hloubku přitisku, špatné zarovnání a nedostatečné vyčištění závitu před sestavením. Vždy před použitím zkontrolujte těsnicí kroužek na poškození. Vyhněte se přetížení závitových připojení, aby nedošlo ke zkroucení těsnící plochy.
Kompatibilita a příslušenství
Tato stěnová deska je kompatibilní se standardními přechodovými adaptéry, ventily a plynovými počítadly navrženými pro systémy PN 5. Při objednávce zajistěte, že všechny závitové komponenty odpovídají specifikaci vnitřního závitu stěnové desky. V závislosti na prostředí mohou být potřeba další položky, jako jsou těsnící pasty nebo ochranné víka.
Technický pozadí pro projektanty
Armatura funguje prostřednictvím kovového přitiskového spojení, které je těsněné HNBR kroužkem. Integrace do plynové sítě vyžaduje pečlivý výpočet průtoku a tlakových ztrát, aby nedošlo k problémům s výkonem. Dlouhodobá účinnost závisí na zachování těsnosti kroužku a vyhýbání se vystavení agresivním médiím mimo stanovené provozní podmínky.
Služba a provoz
Pro tento komponent není potřeba pravidelná údržba, pokud systémový výkon nepodává známky potenciálního úniku. Během pravidelných prohlídek zkontrolujte vnější stav armatury na známky mechanického poškození nebo koroze. Zkontrolujte těsnost připojení vizuálně a případně i tlakovým testem. Pokud během prohlídky zjistíte degradaci těsnicího kroužku, nahraďte ho.
Nejčastější otázky
Může být tato stěnová deska použita v bioplynových systémech?
Ano, je schválená pro bioplynové aplikace, pokud systém funguje v rámci uvedených tlakových a teplotních limitů.
Je vnitřní závit kompatibilní se standardními plynovými ventily?
Ano, vnitřní závit odpovídá standardním specifikacím a může být připojen k kompatibilním ventilm s vhodnými těsnícími pastami.
Může být tato armatura použita v exteriérech?
Může být použita venku, pokud je správně chráněna před počasí, neboť konstrukce z nerezové oceli poskytuje dobrou odolnost vůči atmosférickým podmínkám.
Jaké nástroje jsou potřeba pro montáž?
Je potřeba certifikovaný přitiskový nástroj vhodný pro velikost a materiál trubky, aby byla montáž provedena přesně a bezpečně.
Doplňkové parametry
| Kategorie: | IVAR.IVN32 GAS - nástěnka s vnitřním závitem |
|---|---|
| Hmotnost: | 0.17 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:26 |
