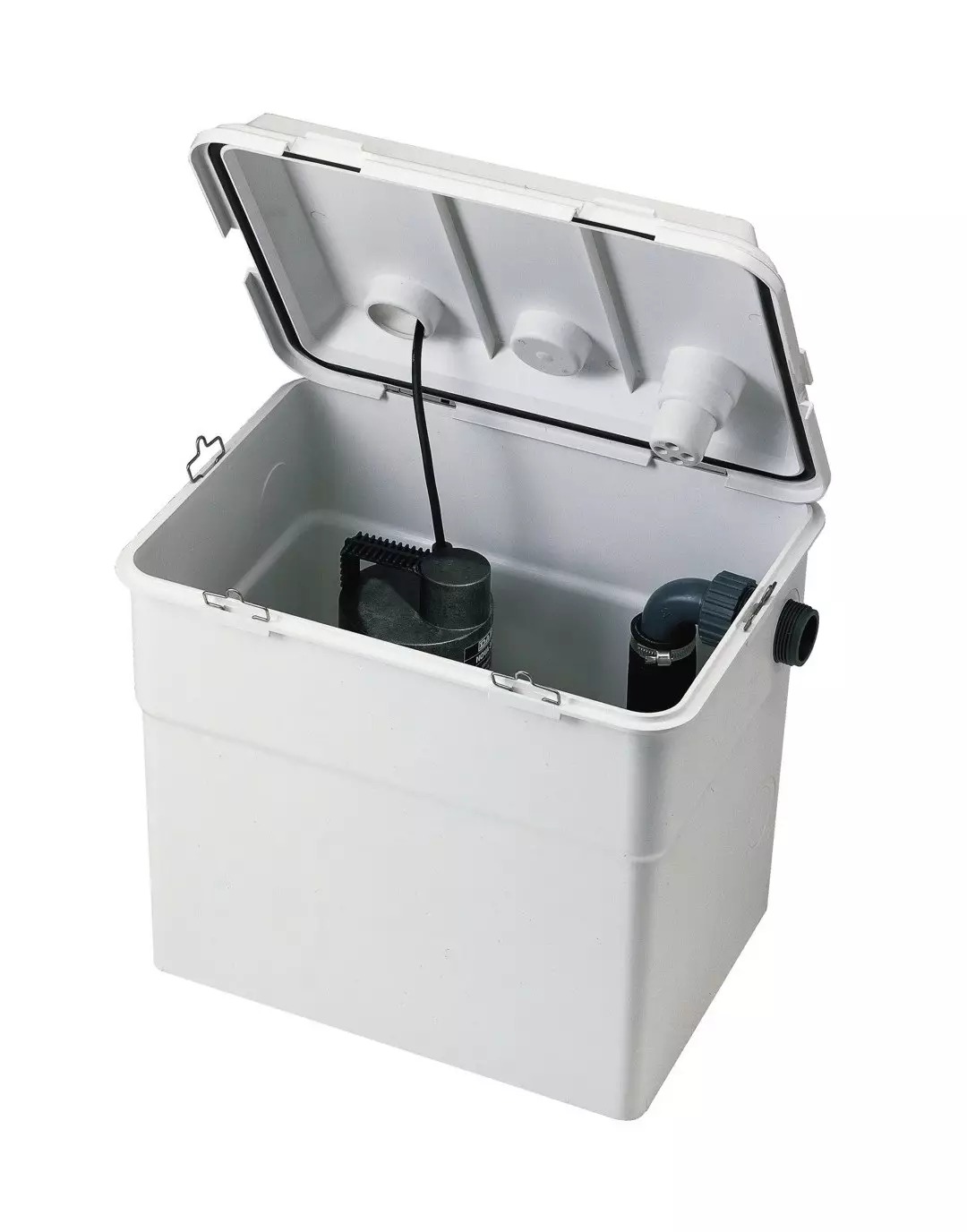

NOVABOX 30/300.1 M automatická čerpací stanice

Detailní popis produktu

Automatické čerpací stanice jako IVAR NOVABOX 30/300.1 M se často používají v obytných a komerčních budovách, kde není možné využít gravitační odtok. Tyto jednotky se instalují v sklepích, skladovacích místnostech nebo v místech, kde je třeba odpadní voda z umyvadel, sprch a výlevníků čerpat do hlavní kanalizační trubky. Systém je navržen pro nekanalizační aplikace a musí být rozměrován podle počtu připojených zařízení a požadovaného průtoku. Montéžní firmy musí zajistit, že jednotka bude umístěna v místě s dostatečným přístupem pro údržbu a kontrolu.

NOVABOX 30/300.1 M je vhodný pro instalace s maximálně třemi zařízeními a ideální pro kompaktní prostory. Často se používá v kombinaci se standardními kanalizačními systémy a vyžaduje správnou integraci do kanalizační sítě budovy. Jednotka není vhodná pro odpadní vodu z toalet a musí být připojena pouze k zdrobí odpadní vody. Rozsah provozních teplot je klíčovým faktorem pro určení vhodnosti jednotky pro prostředí s výskytem horké vody, jako jsou myčky nebo parné koupelny.

Technické parametry

Prováděný rozsah	od 1 do 7,2 m³/h s výškou až 6,9 m
Teplotní rozsah kapaliny	+50 °C (+90 °C max. po dobu 3 minut)
Stupeň krytí	IP68
Třída izolace	F
Kód	60196309
Značka	IVAR

Rozsah provozu od 1 do 7,2 m³/h s výškou až 6,9 m zajišťuje, že tato jednotka je vhodná pro malé až střední systémy odpadní vody. Rozsah teplot +50 °C (s krátkodobou tolerancí +90 °C po dobu 3 minut) je důležitý pro instalace, kde je přítomna horká voda. Stupeň krytí IP68 zajišťuje plnou ochranu proti prachu a ponoření do vody, zatímco třída izolace F ukazuje na tepelnou odolnost motoru. Tyto parametry jsou základní pro správné rozměrování a výběr jednotky podle zatížení systému a podmínek prostředí.

Instalace a připojení

Instalace NOVABOX 30/300.1 M vyžaduje vyhrazený sump nebo komoru pro umístění jednotky. Čerpadlo musí být připojeno ke zdrobím odpadní vody vhodnými průměry potrubí a přípojkami. Přívodní a odtokové přípojky musí být ověřeny v souladu s kanalizačním systémem budovy. Je důležité zajistit, že jednotka je vyrovnaná a pevně upevněna, aby se zabránilo vibracím a únikům. Běžné chyby zahrnují nesprávné zarovnání potrubí, nekontrolu funkce plováku a opomenutí kontroly elektrického napájení před uvedením do provozu.

Kompatibilita a příslušenství

NOVABOX 30/300.1 M je kompatibilní se standardními systémy odpadní vody a může být integrován do stávající kanalizační infrastruktury. Pro optimální výkon by měl být použit pouze se zdrobími odpadní vody, jako jsou umývadla, sprchy a výlevníky. Další komponenty, jako jsou zpětné kohouty, potrubní přípojky a elektrické vedení, mohou být potřeba objednat zvlášť. Montéžní firmy by měly také zvážit potřebu ovládacího panelu nebo monitorovacího systému, pokud aplikace vyžaduje vzdálené ovládání nebo diagnostiku.

Technický pozadí pro projektanty

NOVABOX 30/300.1 M pracuje na systému ponořeného čerpadla s automatickým plovákem, který aktivuje čerpadlo, když hladina vody dosáhne nastavené úrovně. Čerpadlo je vyrobeno z materiálů vhodných pro prostředí odpadní vody, včetně koroze odolných komponent, které zajišťují trvanlivost. Stupeň krytí IP68 zajišťuje, že jednotka může pracovat v ponořeném stavu bez poškození. Třída izolace F znamená, že motor je navržen tak, aby odolával vyšším provozním teplotám, což je důležité pro dlouhodobou spolehlivost. Jednotka musí být integrována do kanalizační sítě budovy s vhodnými průměry potrubí a sklonem, aby se zabránilo zácpám a zajistilo efektivní proudění.

Údržba a provoz

NOVABOX 30/300.1 M vyžaduje pravidelnou kontrolu, aby byla zajištěna správná funkce plováku a čerpadla. Jednotka by měla být kontrolována na přítomnost zácp, zejména pokud je systém používán v prostředí s vysokým obsahem nečistot. V příručce nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelná vizuální kontrola. Stupeň krytí IP68 zajišťuje, že jednotka zůstává v provozu i v mokrém prostředí, ale dlouhodobá spolehlivost závisí na kvalitě instalace a čistotě přiváděné vody.

Nejčastější otázky

Může být NOVABOX 30/300.1 M použit pro odtok horké vody?
Ano, jednotka zvládne teplotu kapaliny až do +50 °C, s krátkodobou tolerancí až do +90 °C po dobu maximálně 3 minut. To z ní dělá vhodnou volbu pro instalace s horkými zdroji, jako jsou myčky nebo parné koupelny.

Kolik zařízení lze připojit k NOVABOX 30/300.1 M?
Až tři zařízení lze připojit, včetně umyvadel, sprch a výlevníků. Jednotka není vhodná pro odpadní vodu z toalet.

Je NOVABOX 30/300.1 M vhodný pro venkovní instalaci?
Ano, stupeň krytí IP68 zajišťuje, že jednotka je plně chráněna proti prachu a ponoření do vody, což z ní dělá vhodnou volbu pro vnitřní i venkovní použití, pokud je umístěna v bezpečném a přístupném místě.

Může být jednotka ovládána vzdáleně?
Funkce vzdáleného ovládání není v příručce uvedena. Pro vzdálené ovládání mohou být potřeba dodatečné komponenty, jako je ovládací panel nebo monitorovací systém.
