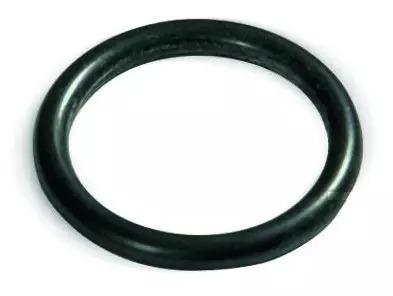

Těsnicí kroužek - 22 mm; EPDM (černý)

Detailní popis produktu

Těsnicí kroužky EPDM jsou zásadní komponenty v svařovacích potrubních systémech používaných ve vytápění, průmyslových a požární ochranných instalacích. Tyto systémy jsou běžné v obytných, obchodních a průmyslových budovách, kde je vyžadována spolehlivá těsnost za různých tepelných a hydraulických podmínek. Montéři pracující na centrálním vytápění, chlazení, požární ochraně a průmyslových plynových systémech se s těmito těsnicími kroužky setkají při montáži svařovacích spojů. Materiál EPDM poskytuje pružnost a odolnost, což zajišťuje těsné spojení i za kolísajících teplot a tlaků.

Těsnicí kroužky EPDM se používají v systémech, kde provozní teplota může klesnout pod bod mrazu nebo stoupat nad okolní podmínky. Jsou zvláště vhodné pro prostředí, kde musí systém zůstat těsný za statických i dynamických zátěží. Klasifikace tlaku PN16 zajišťuje, že těsnicí kroužek dokáže odolat běžným pracovním tlakům v svařovacích systémech. Tyto kroužky nejsou vhodné pro aplikace s pitnou vodou, ale jsou široce používány v uzavřených systémech, jako jsou potrubí pro vytápění a průmyslové systémy.

Technické parametry

Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	I000722
Značka	IVAR

Rozsah provozní teploty od -20 °C do +85 °C, s maximem +120 °C, umožňuje těsnicímu kroužku fungovat jak v chladném, tak v mírně horkém prostředí. Klasifikace tlaku PN16 je klíčovým faktorem při návrhu systému, protože zajišťuje, že těsnicí kroužek dokáže odolat běžným pracovním tlakům v svařovacích systémech. Tyto parametry jsou zásadní pro výběr správného těsnícího řešení pro danou aplikaci a prostředí.

Montáž a spojení

Během montáže se těsnicí kroužek umístí do drážky adaptéru před vložením potrubí. Svařovací nástroj stlačí potrubí a adaptéru, čímž se těsnicí kroužek bezpečně usadí. Velikost spojení musí odpovídající průměru potrubí systému, aby byl zajištěn správný fit. Je důležité ověřit, že těsnicí kroužek není poškozený před montáží, a že drážka adaptéru je čistá a bez nečistot. Běžné chyby při montáži zahrnují použití špatně rozměrovaného těsnicího kroužku, nesprávné usazení nebo znečištění těsnící plochy, což může vést k únikům nebo předčasnému poškození.

Kompatibilita a příslušenství

Tento těsnicí kroužek EPDM je kompatibilní s svařovacími systémy IVAR a adaptéry navrženými pro aplikace PN16. Je určen k použití s ocelovými potrubími a adaptéry. Při montáži je důležité zajistit, že všechny komponenty pocházejí ze stejného systému, aby byla zajištěna kompatibilita a těsnost. Pro běžné montáže nejsou potřeba žádná další příslušenství, ale je důležité mít k dispozici správné svařovací nástroje pro montáž.

Technický pozadí pro projektanty

EPDM (ethylén-propylen-dien monomer) je syntetický kaučuk známý svou odolností vůči teplu, ozonu a poškození počasím. Poskytuje pružné a odolné těsnění, které může kompenzovat malé odchylky a rozměrové rozdíly v systému. Těsnicí kroužek je integrován do svařovacího systému tím, že je usazen do drážky adaptéru. Pružnost materiálu umožňuje jeho deformaci za tlaku, čímž vznikne těsné spojení, které zabrání úniku. Trvanlivost těsnicího kroužku závisí na provozních podmínkách, včetně kolísání teplot, úrovně tlaku a přítomnosti nečistot v systému.

Služba a provoz

Těsnicí kroužky EPDM vyžadují minimální údržbu za běžných provozních podmínek. Je však důležité pravidelně kontrolovat systém na známky opotřebení, jako je trhliny nebo tvrdnutí materiálu těsnicího kroužku. Pokud je systém vystaven extrémním teplotám nebo chemickým nečistotám, mohou být potřeba častější kontroly. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale jakákoli viditelná poškození nebo úniky by měly být okamžitě odstraněny, aby se zabránilo selhání systému.

Nejčastější otázky

Může být těsnicí kroužek EPDM použit v systémech s pitnou vodou?
Ne, tento těsnicí kroužek není schválen k použití v systémech s pitnou vodou. Je vhodný pouze pro systémy vytápění, průmyslové a požární ochrany.

Jaká je maximální provozní teplota pro tento těsnicí kroužek?
Maximální provozní teplota je +120 °C, i když běžný rozsah provozní teploty je od -20 °C do +85 °C.

Je tento těsnicí kroužek kompatibilní s jinými svařovacími systémy?
Je specificky navržen k použití s svařovacími systémy IVAR a neměl by být použit s systémy jiných výrobců bez ověření kompatibility.

Může být těsnicí kroužek znovu použit po demontáži?
Ne, jakmile byl těsnicí kroužek stlačen během montáže, neměl by být znovu použit. Pro každé spojení musí být použit nový těsnicí kroužek, aby byla zajištěna spolehlivá těsnost.
