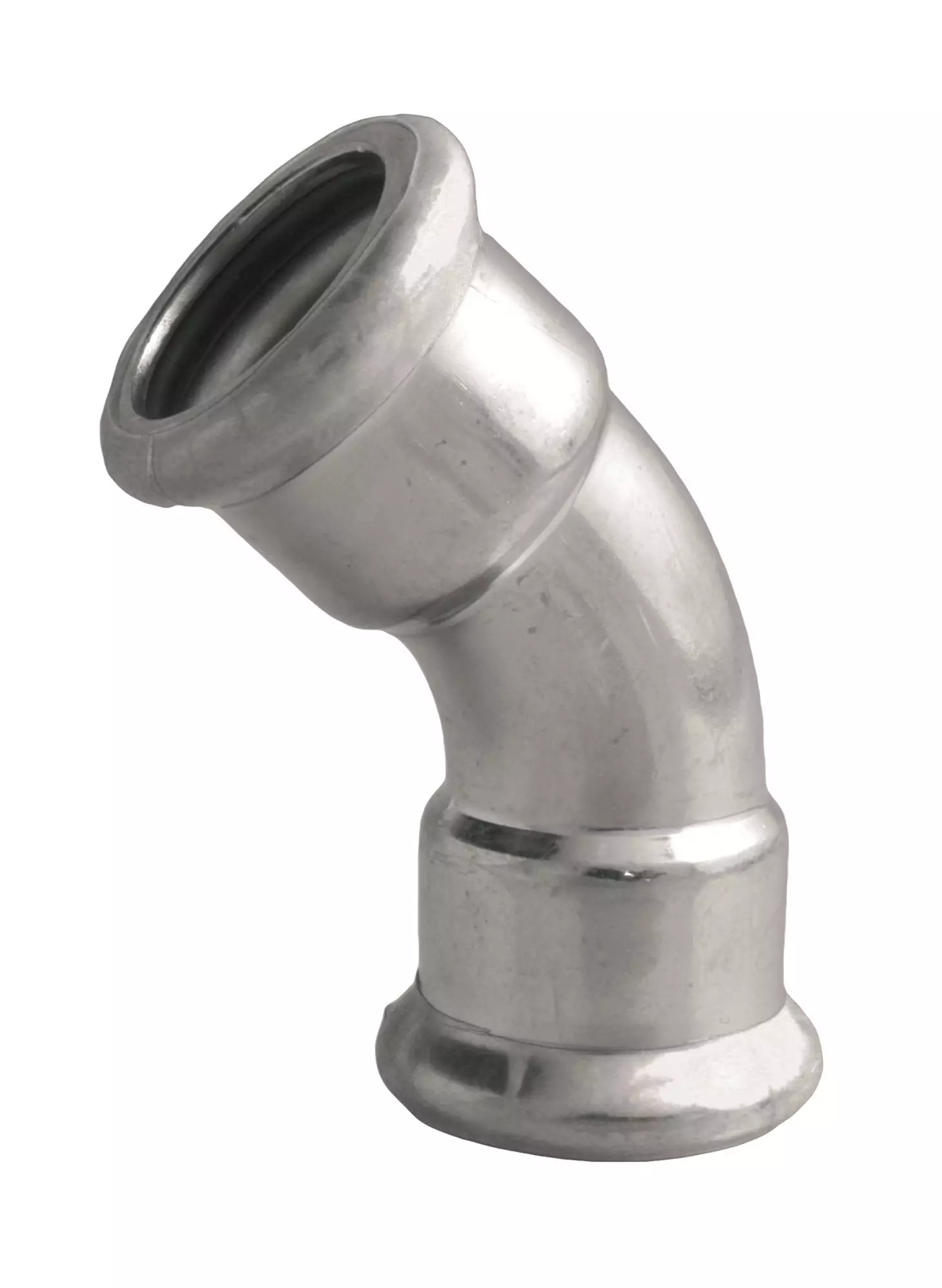

Arch 45° - N - 18mm

Detailní popis produktu

45° ohyby jsou základními komponenty při návrhu a instalaci topných, kanalizačních a technických potrubních systémů. Často se používají v obytných, komerčních a průmyslových budovách k vytváření změn směru potrubních rozvodů. V topných systémech pomáhají k usměrňování potrubí kolem překážek nebo k úpravě směru toku v radiátorech, podlahovém vytápění nebo kotlových obvodech. V technických instalacích se používají v hasicích systémech, linkách stlačeného vzduchu, solárních systémech a průmyslových plynových linkách. IVAR IVN22.18 je navržen pro použití v těchto aplikacích, kde je vyžadována spolehlivá těsnost a odolnost vůči tepelnému a mechanickému namáhání.

Korektní výběr ohybů je klíčový pro výkon a trvanlivost systému. Provozní podmínky, včetně rozsahu teplot a tlaku, musí být v souladu s parametry sestavy. V systémech s kolísajícími teplotami nebo vysokou tepelnou roztažností se stávají důležitými flexibilita a těsnicí vlastnosti sestavy. IVAR IVN22.18 je navržen tak, aby splnil tyto požadavky, s tělesem z nerezové oceli a těsnicím kroužkem z EPDM, které poskytují dlouhodobou stabilitu a odolnost vůči běžným výzvám při instalaci.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek EPDM
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN22.18
Značka	IVAR

Rozsah provozních teplot od -20 °C do +120 °C umožňuje použití sestavy jak v systémech studené, tak teplé vody, stejně jako v topných obvodech. Nominální tlak PN 16 zajišťuje kompatibilitu se středotlakými systémy. Tyto parametry jsou zásadní pro určení vhodnosti sestavy pro danou aplikaci a pro zajištění, že systém zůstane netěsný a funkční po dlouhou dobu.

Instalace a připojení

IVAR IVN22.18 je stlačovací ohyb se jedním stlačovacím připojením a jedním hrdlovým koncem. Hrdlový konec umožňuje vložení potrubí, které je následně zabezpečeno stlačovacím nástrojem. Stlačovací spoj musí být proveden podle pokynů výrobce, aby byla zajištěna těsnost. Ohyb je navržen pro použití s nominálním průměrem potrubí 18 mm. Během instalace je důležité zajistit, že potrubí je zcela vloženo do hrdla a že stlačovací nástroj je správně zarovnán s místem spojení. Běžné chyby při instalaci zahrnují nedostatečnou hloubku vložení, nesprávné umístění stlačovacího nástroje a nedostatečnou kontrolu zarovnání ohybu s okolním potrubím. Po instalaci by mělo být spojení prohlédnuto na případné viditelné nesrovnalosti nebo poškození.

Kompatibilita a příslušenství

IVAR IVN22.18 je kompatibilní s nerezovými potrubími o nominálním průměru 18 mm. Je navržen pro použití se stlačovacími systémy, které využívají stejný typ těsnicího kroužku a metodu připojení. Pro kompletní integraci systému je nutné použít kompatibilní stlačovací nástroje a příslušenství. Pro běžnou instalaci nejsou potřeba žádné další produkty. Ohyb je vhodný pro systémy, které vyžadují odolnost vůči korozi a tepelné roztažnosti, jako jsou systémy v topení, kanalizaci a průmyslových aplikacích.

Technický pozadí pro návrháře

IVAR IVN22.18 je 45° ohyb vyrobený z nerezové oceli 1.4404 (AISI 316L), což je materiál známý svou vysokou odolností vůči korozi a mechanickou pevností. EPDM těsnicí kroužek poskytuje flexibilní těsnění, které kompenzuje drobné nesrovnalosti a tepelnou roztažnost. Ohyb je navržen k integraci do stlačovacích systémů, kde je spojení provedeno pomocí stlačovacího nástroje, který stlačí sestavu kolem potrubí. Princip fungování závisí na těsném spojení mezi potrubím a sestavou, což zajišťuje netěsný spoj. Výběr nerezové oceli zajišťuje dlouhodobou odolnost v prostředí s kolísajícími teplotami a chemickým vlivem. Ohyb je vhodný pro široké spektrum systémů, včetně těch s vysokou tepelnou roztažností nebo kde je kritická airtightnost.

Služba a provoz

IVAR IVN22.18 nevyžaduje pravidelnou údržbu za běžných provozních podmínek. Je však důležité pravidelně kontrolovat spoje na případné známky netěsnosti nebo poškození, zejména v systémech s vysokou tepelnou cyklovatelností. Pokud je detekována netěsnost, měl by být spoj zkontrolován na správnou hloubku vložení a integritu stlačovacího spojení. Sestava je navržena pro dlouhodobé použití a nevyžaduje plánované intervaly údržby. V případě selhání by měl být ohyb nahrazen novou sestavou stejného typu a rozměru.

Nejčastější otázky

Může být IVAR IVN22.18 použit v solárních topných systémech?
Ano, ohyb je vhodný pro použití v solárních topných systémech díky své odolnosti vůči tepelné roztažnosti a provozní teplotě až do +120 °C.

Je IVAR IVN22.18 kompatibilní se stlačovacími nástroji jiných výrobců?
Kompatibilita závisí na konkrétním stlačovacím nástroji a jeho schopnosti odpovídajícím způsobem splnit rozměry a požadavky sestavy. Doporučuje se použít nástroje doporučené výrobcem, aby bylo zajištěno bezpečné připojení.

Může být IVAR IVN22.18 použit v systémech stlačeného vzduchu?
Ano, ohyb je vhodný pro použití v systémech stlačeného vzduchu, pokud je provozní tlak a teplota v rámci specifikovaných limitů PN 16 a -20 °C až +120 °C.

Jaká je maximální povolená teplota pro IVAR IVN22.18?
Maximální povolená teplota je +120 °C, nad kterou může sestava ztratit své těsnící vlastnosti a strukturní integritu.
