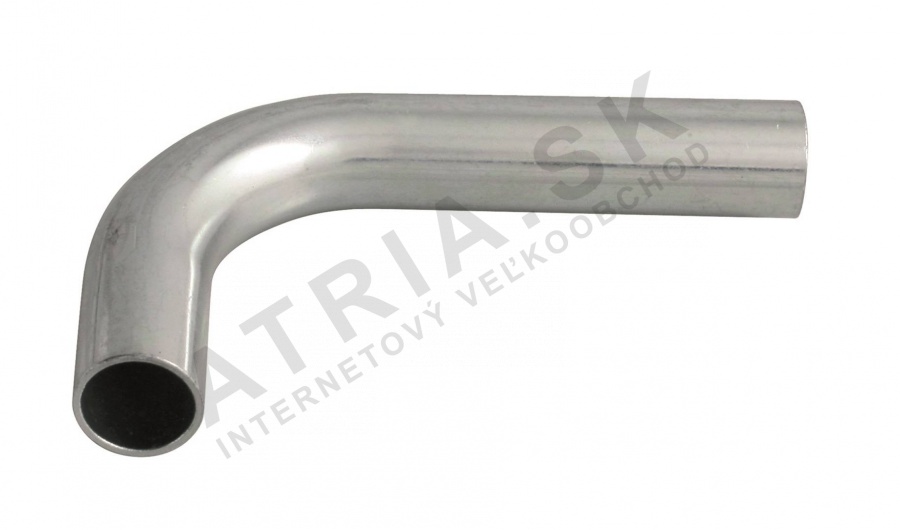

Arch 90°, 18 x 18 IVAR.IVC70

Detailní popis produktu

Tento 90° oblouk se běžně používá při instalaci centrálního vytápění, chlazení, hasicích a průmyslových potrubních systémů. Je zvláště vhodný pro aplikace s uzavřenými podtlakovými systémy, jaké jsou běžné v bytových, obchodních a průmyslových budovách. Instalatéři pracující na systémech HVAC, slunečním teple nebo suchém vzduchu najdou tento prvek ideální pro vytváření přesných 90° ohybů bez nutnosti svařování nebo závitování. Design podporuje širokou škálu pracovních podmínek a snadno se integruje do stávající infrastruktury.

Typické scénáře instalace zahrnují distribuci centrálního vytápění, vodní trubky pro hašení a okruhy chlazení. Materiál a konstrukce umožňují dlouhodobou spolehlivost v obou extrémních teplotních prostředích. Jeho lehký design zjednodušuje manipulaci a zkracuje dobu instalace.

Technické parametry

Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,082 kg
Kód	IVC70.18
Značka	IVAR

Rozsah provozních teplot zajišťuje vhodnost pro jakékoliv vytápěcí i chlazení aplikace. Jmenovitý tlak PN 16 umožňuje spojce pracovat až do 16 bar, což je klíčové pro přesné dimenzování a výběr součástí v tlakových prostředích. Tyto parametry jsou důležité při přizpůsobení komponenty hydraulickým požadavkům systému.

Instalace a připojení

Pro instalaci 90° oblouku zajistěte, že koncové části potrubí jsou čisté a bez nečistot. Použijte střižný nástroj kompatibilní s M-typem kleští pro bezpečné stisknutí. Zkontrolujte, že indikátor stisku je správně zapojen během procesu. Velikost připojení je standardizována na průměr 18 mm. Běžné chyby zahrnují nedostatečnou hloubku stisku, špatné zarovnání během střížení nebo použití nekompatibilních nástrojů. Vždy ověřte připojení a kvalitu stisku před přechodem ke další části systému.

Kompatibilita a příslušenství

Tento 90° oblouk je kompatibilní s dalšími komponentami série IVAR.IVC70, včetně přímých potrubí, ohybů a T-kusů stejného jmenovitého průměru. Pro instalaci jsou potřeba střižné nástroje s M-typem kleští a indikátorem stisku až do 54 mm. Díky integrovanému střižnému návrhu není potřeba žádné dodatečné těsnící materiály. Ujistěte se, že všechny nástroje a příslušenství pocházejí od téže výrobky, aby byla zachována integrita systému.

Technický pozadí pro projektanty

Oblouk je vyroben z oceli, což poskytuje dobrou odolnost proti korozi a mechanickou pevnost. Jeho střižný návrh eliminuje potřebu pájení nebo závitování, což zkracuje dobu instalace a potenciální úniky. Materiál je vhodný pro uzavřené systémy a lze jej integrovat s různými potrubními materiály. Trvanlivost a výkon závisí na správné instalaci, dodržování limitů tlaku a teploty a vyhýbání se agresivním médiím mimo specifikované parametry.

Služba a provoz

Pod normálními provozními podmínkami není pro tento prvek potřeba žádné pravidelné údržby. Během servisních kontrolek zkontrolujte střižené spoje na známky opotřebení nebo úniku. Ujistěte se, že systémový tlak zůstává v uvedených mezích. Pokud systém pracuje blízko maximálních teplotních nebo tlakových hranic, provádějte častější vizuální kontroly, aby byla potvrzena strukturní integrita.

Nejčastější otázky

Může být IVC70.18 použit ve fototermálních systémech?
Ano, oblouk je vhodný pro fototermální potrubní systémy, pokud provozní teplota nepřekročí +120 °C a tlak zůstává v rámci jmenovitého limitu 16 bar.

Je tento prvek kompatibilní s jinými střižnými systémy?
Je navržen speciálně pro použití s IVAR střižnými nástroji a M-typem kleští. Použití nekompatibilních nástrojů může ohrozit integritu spojení.

Může být spojka použita pro sucho vzduch nebo inertní plyn aplikace?
Ano, je vhodná pro systémy sucho vzduchu a inertního plynu, pokud provozní podmínky zůstávají v rámci specifikovaných teplotních a tlakových limitů.

Co by mělo být zkontrolováno po instalaci?
Po instalaci ověřte hloubku stisku a zarovnání pomocí indikátoru nástroje. Proveďte vizuální kontrolu spoje na deformaci nebo špatného zarovnání, aby byla zajištěna bezpečná funkce.
