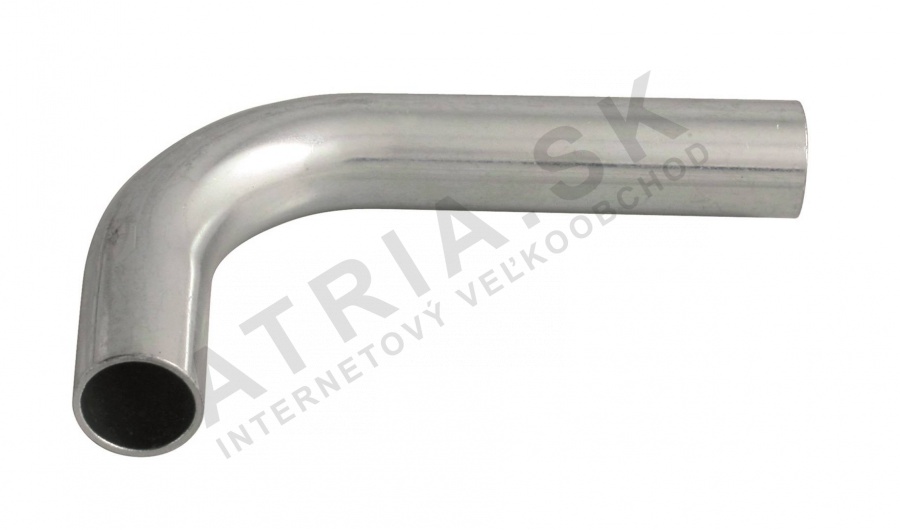

Arch 90°, 28 x 28 IVAR.IVC70

Detailní popis produktu

Tento 90° ohyb dlouhého poloměru se běžně používá v uzavřených topných systémech, hasicích okruzích, průmyslových vzduchových a plynových liniích a v solárních tepelných instalacích. Je zvláště vhodný pro systémy s lisovací montáží vyžadující vysokou mechanickou stabilitu a těsné uzavření bez nutnosti svařování nebo závitování. Ohyb se obvykle instaluje v technických místnostech, pod podlahami nebo v dutinách stěn, kde je místo pro ohyb s delším poloměrem. Instalatéři pracující v oblasti komerčních a průmyslových systémů HVAC, potrubí a hasicí ochrany najdou tento prvek zásadní pro změny směru v lisovaném ocelovém potrubí.

Ohyb je vyroben z oceli s galvanickým povlakem a je kompatibilní s lisovacími kleštěmi typu M. Není certifikován pro pitnou vodu a nemá být používán v systémech s pitnou vodou. Jeho návrh podporuje široké rozsahy provozních podmínek a typů médií, což z něj dělá vhodný prvek pro prostředí, kde se pod tlakem transportuje suchý vzduch, inertní plyny nebo nepitná voda.

Technické parametry

Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až	16 bar
Hmotnost	0,176 kg
Kód	IVC70.28
Značka	IVAR

Montáž a připojení

Pro montáž IVAR IVC70.28 zajistěte, že koncové části potrubí jsou čisté a bez ostrých hran. Použijte lisovací nástroj s kleštěmi typu M k lisování spojky na potrubí. Zkontrolujte tvarovací indikátor, aby bylo potvrzeno, že spojka je plně tvarována. Vyhněte se přelisování, které může poškodit spojku. Před lisováním ověřte správné vyrovnání ohybu, aby se předešlo nesprávnému vyrovnání v systému. Běžné chyby při montáži zahrnují použití nesprávných kleští, nesprávné vyrovnání spojky nebo opomenutí kontroly tvarovacího indikátoru po lisování.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s dalšími IVARovými komponentami a systémy s ocelovým potrubím. Je určen k použití s lisovacími nástroji certifikovanými pro kleště typu M. K montáži není potřeba žádné další povrchové úpravy nebo omezovací prostředky. Pro větší systémy mohou být potřeba další spojky, jako jsou přechody, křížení a ventily ze stejné řady, aby byl rozvrh dokončen.

Technický pozadí pro projektanty

Ohyb funguje na principu mechanického stlačení, které vytváří těsný spoj mezi potrubím a spojkou při lisování. Ocel s galvanickým povlakem poskytuje odolnost proti korozi a mechanickému poškození, což z něj dělá vhodný prvek jak pro vnitřní, tak pro průmyslové prostředí. Ohyb je navržen k integraci do uzavřených tlakových systémů, kde udržuje konstrukční pevnost při různých tepelných roztažnostech a smrštěních. Doba životnosti závisí na kvalitě lisovaného spoje, na absenci vibrací a na chemické podstatě transportovaného média. Rozsah provozních teplot zajišťuje flexibilitu pro aplikace vytápění i chlazení.

Služba a provoz

Pravidelná kontrola by měla zaměřit pozornost na integritu lisovaných spojů a na absence netěsností. Během montáže zkontrolujte tvarovací indikátor, aby bylo potvrzeno bezpečné připojení. Pro tento prvek nejsou definovány konkrétní intervaly údržby. Pokud je podezření na netěsnost, izolujte ovlivněnou část a zkontrolujte spojku na známky nesprávného lisování nebo poškození. V případě potřeby nahraďte spojku.

Nejčastější otázky

Může být IVAR IVC70.28 použit ve solárních tepelných systémech?
Ano, ohyb je vhodný pro solární systémy, pokud zůstanou provozní podmínky v rámci stanovených mezí teploty a tlaku.

Je spojka kompatibilní s systémy inertních plynů?
Ano, je vhodná pro systémy transportující suchý vzduch nebo inertní plyny pod tlakem, pokud médium nesereaguje s materiálem spojky.

Může být tento ohyb použit v hasicích systémech?
Ano, je vhodný pro hasicí potrubí a trubky s tryskami, které jsou trvale naplněny vodou.

Jaké nástroje jsou potřeba pro montáž?
Pro správnou montáž je potřeba lisovací nástroj s kleštěmi typu M. Ujistěte se, že nástroj je kalibrován a údržba je prováděna podle pokynů výrobce.
