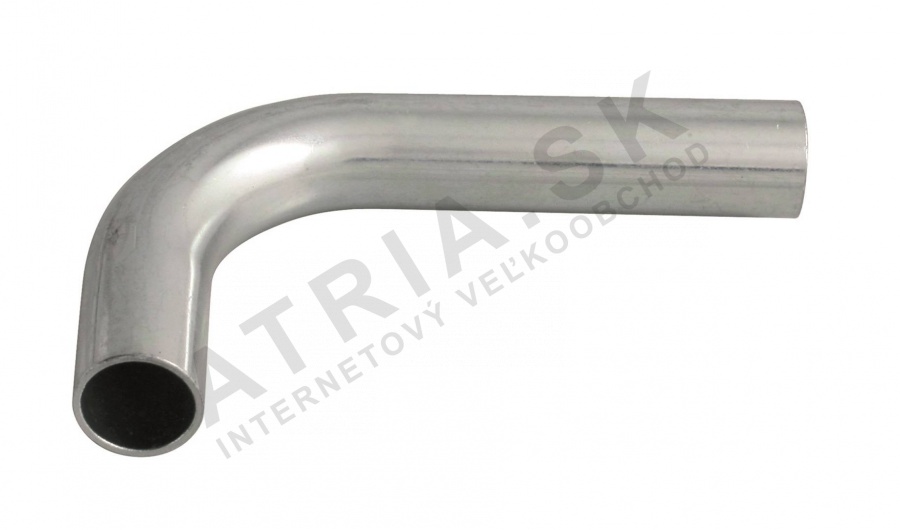

Arch 90°, 88,9 x 88,9 IVAR.IVC70

Detailní popis produktu

Tento 90° dlouhý ohyb se běžně používá v uzavřených otopných soustavách, hasicích systémech a průmyslových potrubích pro vzduch nebo plyn. Je vhodný pro instalace, kde jsou potřeba hladké změny směru k redukci turbulence a ztrát tlaku. Ohyb se často vyskytuje v bytových i komerčních budovách, včetně centrálních topných kanálů, chladicích systémů a klimatizačních kanálů. Instalatéři ho běžně používají ve stlačovacích systémech, kde svařování nebo závitové spoje nejsou preferovány kvůli času nebo bezpečnostním omezením.

Ohyb je navržen pro použití ve stlačovacích systémech, kde se připojuje k dalším komponentám pomocí Type M klestí. Je vhodný pro širokou škálu aplikací, včetně centrálního vytápění, studené vody, chladicích systémů, hasicích systémů a klimatizačních systémů. Ohyb není certifikován pro přepravu pitné vody a nesmí být instalován v systémech, kde se dopravuje pitná voda.

Technické parametry

Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až do	16 bar
Hmotnost	2,202 kg
Kód	IVC70.89
Značka	IVAR

Ohyb má maximální provozní tlak 16 bar a je vhodný pro teploty od -20°C do +120°C. Tyto parametry jsou klíčové pro určení vhodnosti ohybu pro konkrétní aplikace, zejména v systémech s vysokým tlakem nebo citlivými na teplotu. Klasifikace PN 16 zajišťuje kompatibilitu s dalšími komponenty ve stejném třídě tlaku.

Instalace a připojení

Ohyb se instaluje pomocí stlačovacího nástroje kompatibilního s Type M kleštěmi. Připojení se provádí vložením potrubí do nýtového spojovadla a následným stlačením vhodným nástrojem, aby vznikl pevný spoj. Ohyb má jmenovitý průměr 88,9 mm na obou koncích a dlouhý ohyb, který umožňuje hladší proudění a snižuje odpor. Během instalace je důležité zajistit správné zarovnání stlačovacího nástroje a zkontrolovat, zda je indikátor stlačení plně aktivován, aby bylo potvrzeno úspěšné připojení. Běžné chyby při instalaci zahrnují použití špatného typu kleští nebo nekontrolu indikátoru stlačení, což může vést k únikům nebo slabým spojením.

Kompatibilita a příslušenství

Ohyb je kompatibilní s dalšími komponentami série IVAR.IVC70 a je navržen k použití ve stlačovacích systémech s Type M kleštěmi. Běžně se používá spolu s přímými potrubími, dalšími ohyby a T-kohouty stejného jmenovitého průměru. Nejsou potřeba žádné další povrchové úpravy nebo omezení. Je však důležité zajistit, že všechny komponenty v systému jsou od stejného výrobce nebo kompatibilní se stejným stlačovacím systémem, aby se minimalizovaly problémy s kompatibilitou.

Technický pozadí pro projektanty

Ohyb je vyroben z uhlíkové pozinkované oceli, která poskytuje dobrou odolnost proti korozi a mechanickému poškození. Dlouhý ohyb snižuje odpor toku a minimalizuje ztráty tlaku, což z něj dělá vhodný prvek pro systémy, kde je důležitá účinnost. Ohyb je navržen pro použití v uzavřených tlakových systémech a je vhodný pro širokou škálu médií, včetně vody, suchého vzduchu, inertních plynů a průmyslových kapalin. Rozsah provozních teplot a klasifikace tlaku jsou klíčové faktory pro určení vhodnosti ohybu pro konkrétní aplikace. Materiál a návrh přispívají k odolnosti ohybu a dlouhé životnosti, za předpokladu, že je správně instalován a používán v rámci jeho specifikací.

Služba a provoz

Ohyb vyžaduje minimální údržbu díky své odolné konstrukci a stlačovacímu návrhu. Nejsou potřeba pravidelné servisní intervaly a ohyb nemusí být kontrolován nebo vyměněn, pokud není viditelně poškozený nebo netěkne. Během provozu je důležité kontrolovat případné známky opotřebení, koroze nebo deformace, zejména v systémech s vysokým tlakem nebo teplotou. Pokud je podezření na únik, měl by být spoj zkontrolován a přestlačen, pokud je to nutné. Ohybova odolnost vůči mechanickému poškození zajišťuje jeho funkčnost po dlouhou dobu s minimální nebo žádnou údržbou.

Nejčastější otázky

Může být IVAR IVC70.89 připojen k dalším IVAR stlačovacím komponentám?
Ano, ohyb je kompatibilní s dalšími komponentami série IVAR.IVC70 a je navržen k použití s Type M kleštěmi. Může být připojen k přímým potrubím, T-kohoutům a dalším ohybům stejného jmenovitého průměru.

Je ohyb vhodný pro použití v solárních otopných systémech?
Ano, ohyb je vhodný pro použití v solárních otopných systémech, pokud jsou provozní podmínky v rámci specifikovaného rozsahu teplot a tlaku. Není certifikován pro přepravu pitné vody a nesmí být instalován v systémech, kde se dopravuje pitná voda.

Může být ohyb použit v hasicích systémech?
Ano, ohyb je vhodný pro použití v hasicích systémech, které jsou trvale naplněny vodou. Je klasifikován pro vysoké tlaky a je kompatibilní s typy kapalin běžně používanými v těchto systémech.

Jaká je maximální provozní teplota pro IVAR IVC70.89?
Maximální provozní teplota je +120°C. Ohyb je vhodný pro systémy s teplotami od -20°C do +120°C, což z něj dělá vhodný prvek pro širokou škálu otopných a průmyslových aplikací.
