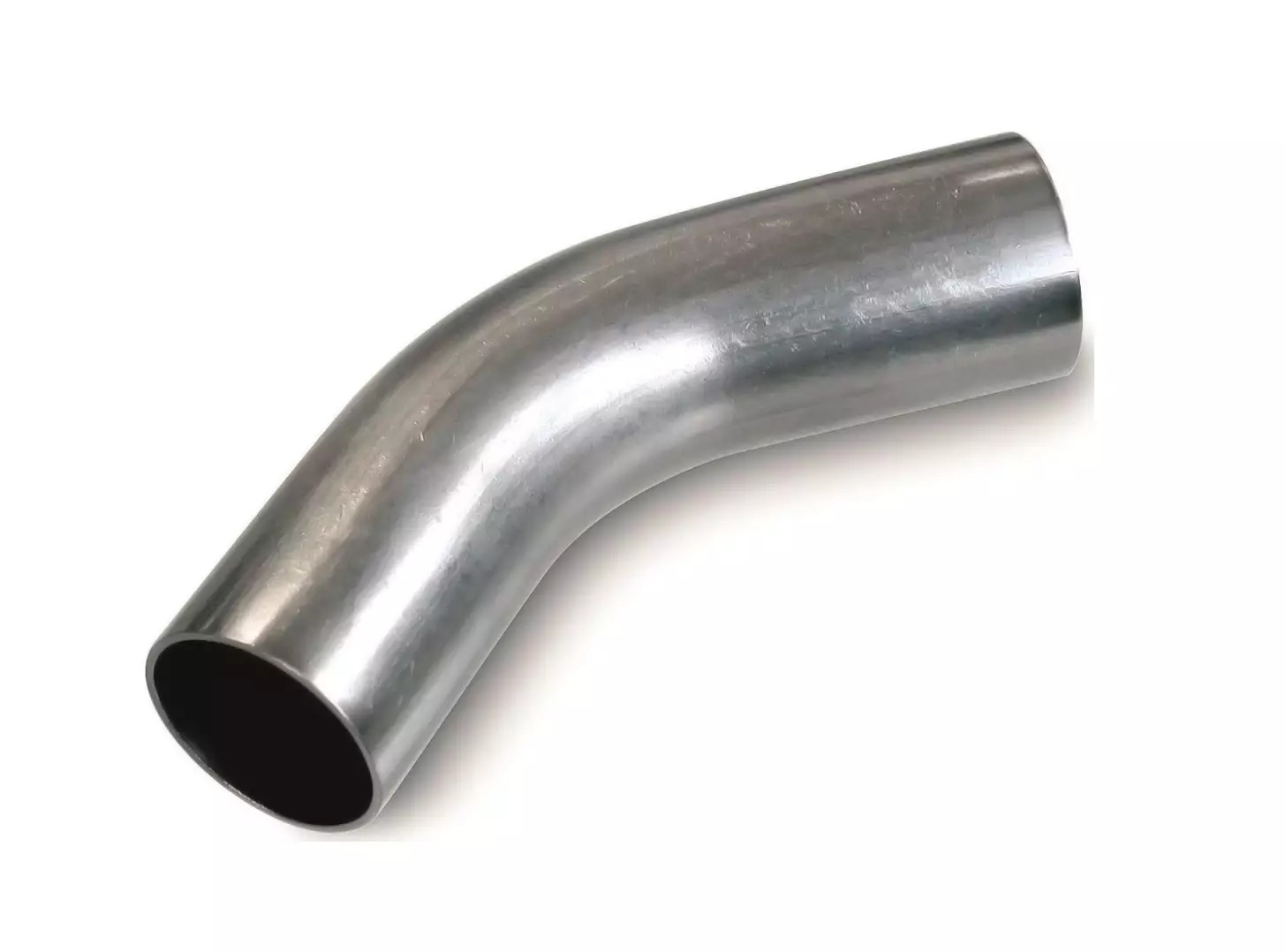

Zadušený 45° oblouk - N - 76,1mm

Detailní popis produktu

Ocelové ohyby jsou základními komponentami při montáži otopných, sanitárních a průmyslových potrubních systémů. Tyto přípojky se používají v obytných i komerčních budovách, včetně systémů pro rozdělení teplé a studené vody, otopné obvody, požární potlačovací systémy a průmyslové plynové linky. Úhel 45° umožňuje změnu směru v omezeném prostoru, přičemž zároveň zachovává hladké průtokové vlastnosti. Ohyb IVAR IVN73.76 je speciálně navržen pro montáž tlakovým způsobem, což zajišťuje bezpečné a netěsné spojení, pokud je správně sedící. Často se používá v systémech, kde je odolnost proti korozi a dlouhodobá odolnost kritické.

Správné vybavení a montáž takových přípojek jsou klíčové pro výkon systému. Ohyb musí být kompatibilní s průměrem potrubí a pracovním tlakem, aby se zabránilo únikům nebo selhání. Montéři musí zajistit, že přípojka je plně sedící a že indikátor tlakového spojení je zapnutý na specifikovanou délku. To zajišťuje spolehlivé těsnění a konstrukční pevnost spojení.

Technické parametry

Materiál	Ocelová trubka sorta Wst. Nr. 1.4404 (AISI 316L)
Prováděcí teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN73.76
Značka	IVAR

Technické parametry definují provozní limity a materiálové vlastnosti přípojky. Nominální tlak PN 16 označuje maximální tlak, který přípojka dokáže vydržet při běžných provozních teplotách. Rozsah teplot od -20°C do +85°C s maximem +120°C určuje podmínky, za kterých přípojka zůstává funkční a konstrukčně bez poškození. Materiál, nerezová ocel 1.4404 (AISI 316L), je vybrán pro svou vysokou odolnost proti korozi a mechanickou pevnost, což z ní činí vhodnou pro širokou škálu médií a prostředí.

Montáž a spojení

IVAR IVN73.76 se montuje tlakovým způsobem. Ohyb se nasune na připravený konec trubky a zabezpečí se kompatibilním tlakovým nástrojem. Indikátor tlakového spojení musí být zapnutý na specifikovanou délku 54 mm, aby bylo zajištěno bezpečné spojení. Přípojka má vnitřní závit (22 mm-Rp3/4") pro kompatibilitu s závitovými komponentami. Během montáže je důležité zkontrolovat, že konec trubky je čistý a bez ostrých hran. Běžnou chybou je nedostatečné stlačení, což může vést k únikům nebo selhání při tlaku. Montéři by měli také ověřit, že přípojka je správně zarovnaná a že tlakový nástroj je správně kalibrovaný pro danou velikost přípojky.

Kompatibilita a příslušenství

IVAR IVN73.76 je kompatibilní se standardními ocelovými potrubními systémy, které používají tlakové spojení. Je navržen k použití s trubkami ze stejného materiálu a průměru. Pro závitové spojení umožňuje vnitřní Rp3/4" závit integraci s jinými závitovými komponentami. Pro standardní montáž nejsou potřeba žádné další příslušenství, ale pro správnou montáž je nutný kompatibilní tlakový nástroj. Přípojka je vhodná pro použití v systémech s inertními plyny, teplou vodou a průmyslovými médiemi, jak je uvedeno v dokumentaci výrobce.

Technický pozadí pro projektanty

45° ohyb slouží k přesměrování toku médií v potrubním systému. Konstrukce z nerezové oceli zajišťuje odolnost proti korozi a mechanickému namáhání, což z něj činí vhodný pro dlouhodobé použití v agresivních prostředích. Tlakové spojení využívá mechanickou deformaci přípojky k vytvoření těsného spojení. Vlastnosti materiálu, včetně vysoké tahové pevnosti a odolnosti proti tepelnému roztažení, zajišťují, že přípojka udržuje svou integritu za různých provozních podmínek. Ohyb je navržen tak, aby se bez problémů integroval do systémů s nominálním tlakem až do PN 16. Doba životnosti a účinnost přípojky závisí na správné montáži, správné orientaci a na absenci mechanického namáhání způsobeného špatnou orientací nebo přetížením.

Služba a provoz

IVAR IVN73.76 nepožaduje pravidelnou údržbu za běžných provozních podmínek. Doporučuje se však pravidelné vizuální kontroly na známky opotřebení, koroze nebo mechanického namáhání. Pokud je přípojka podezřelá z poškození, měla by být okamžitě vyměněna. V technické dokumentaci nejsou uvedena žádná konkrétní období údržby, ale přípojka by měla být vyměněna, pokud ukazuje známky úniku nebo strukturního poškození. Během montáže by měl být zkontrolován indikátor tlakového spojení, aby bylo zajištěno, že přípojka je správně sedící a spojení je bezpečné.

Nejčastější otázky

Může být IVAR IVN73.76 použit v solárních otopných systémech?
Ano, přípojka je vhodná pro použití v solárních otopných systémech, protože je navržena pro teploty až do +120°C a je kompatibilní s médiy běžně používanými v těchto systémech.

Je IVAR IVN73.76 kompatibilní s tlakovými ocelovými potrubími?
Ano, přípojka je speciálně navržena pro použití s tlakovými ocelovými potrubími a vyžaduje kompatibilní tlakový nástroj pro montáž.

Může být IVAR IVN73.76 použit s inertními plyny?
Ano, přípojka je vhodná pro použití s inertními plyny, protože je vyrobena z nerezové oceli 1.4404 (AISI 316L), která je odolná proti korozi a chemickým reakcím s těmito plyny.

Jaká je maximální provozní teplota IVAR IVN73.76?
Maximální provozní teplota je +120°C, nad kterou může přípojka ztratit svou strukturní integritu a neměla by být používána.
