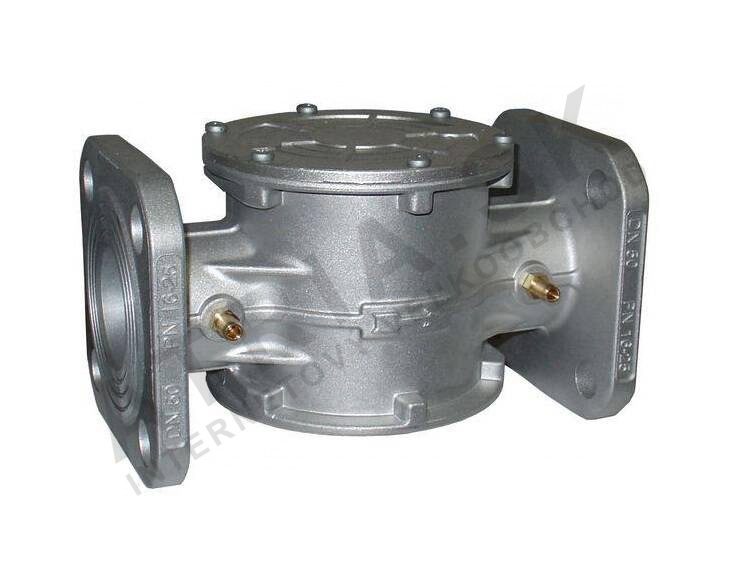

Plynový filtr - s přírubou - DN 32; PN 6; 10 µm

Detailní popis produktu

Plynové filtry jsou základními komponentami v plynových distribučních a využití systémech, zajišťují odstranění částic, které by mohly poškodit zařízení v dolní části systému, jako jsou hořáky, ventily a regulátory. V průmyslových, komerčních a bytových topných systémech se tyto filtry instalují na vstupu plynových spotřebičů nebo v klíčových bodech plynové trubky, aby chránily citlivé komponenty. Instalace se obvykle provádí během provozního spuštění systému nebo během údržby, aby byla zajištěna pokračující účinnost a bezpečnost systému.

Pro systémy pracující v prostředích s potenciální kontaminací částicemi, jako jsou průmyslové plynové trubky nebo starší infrastruktura, je zahrnutí plynového filtru s přírubou kritické. Filtr se umisťuje před zařízení citlivá na vstup částic, jako jsou plynoměry, tlakové regulátory a spalovací zařízení. Instalace musí být provedena v souladu s návrhovými specifikacemi systému a místními předpisy, aby byla zajištěna správná funkce a soulad.

Technické parametry

Materiál	Odlitý hliník dle STN EN 161
Prováděcí teplota	-40 °C
Jmenovitý průměr	DN 32
Jmenovitý tlak	PN 6
Hmotnost	2,756 kg
Kód	FF320000B10
Značka	IVAR

Technické parametry tohoto filtru jsou klíčové pro správné rozměření a integraci do systému. Jmenovitý průměr DN 32 určuje kapacitu průtoku a kompatibilitu s potrubním systémem, zatímco jmenovitá tlaková třída PN 6 zajišťuje, že filtr vydrží provozní tlaky plynové sítě. Filtrující médium 10 µm je vhodné pro zachytávání jemných částic, což ho činí vhodným pro systémy, kde je vyžadována vysoká účinnost filtrace. Rozsah provozních teplot od -40 °C do +70 °C umožňuje jeho použití v širokém rozsahu prostředí.

Instalace a připojení

Přírubové připojení tohoto plynového filtru umožňuje bezpečnou a netěsnou instalaci do plynové trubky. Rozměry příruby musí odpovídají přírubě na sousedním potrubí nebo zařízení, aby byl zajištěn správný fit. Během instalace je důležité ověřit, že povrchy přírub jsou čisté a bez nečistot, aby se zabránilo únikům. Filtr by měl být instalován v místě, které umožňuje snadný přístup pro kontrolu a údržbu. Běžné chyby instalace zahrnují nesprávné zarovnání přírub, nedostatečné vyčištění povrchů přírub a nesprávné utažení šroubů, což může vést k úniku plynu nebo nesprávnému zarovnání filtru.

Kompatibilita a příslušenství

Tento filtr je kompatibilní se standardními plynovými potrubními systémy, které používají přírubové připojení DN 32 a pracují v rozmezí jmenovitého tlaku PN 6. Pro instalaci je třeba mít kompatibilní příruby, těsnění a šrouby, které odpovídají specifikacím filtru. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Filtr je určen pro použití s přírodním plynem nebo jinými plynnými médiy kompatibilními s materiálem konstrukce. Není doporučeno k použití s korozi nebo chemicky reaktivními plyny, pokud to není uvedeno v technické dokumentaci výrobce.

Technický pozadí pro návrháře

Pracovní princip tohoto plynového filtru je založen na mechanické filtraci, při které částice jsou zachyceny porézním filtrujícím médiem. Filtrující médium má porozitu 10 µm, což umožňuje zachytávání jemného prachu a nečistot, přičemž udržuje nízký tlakový pokles přes filtr. Tělo je vyrobeno z odlitku z lehkého hliníku, který poskytuje dobrý odolnost proti korozi a mechanickou pevnost. Materiál je v souladu s normou STN EN 161, což zajišťuje vhodnost pro použití v plynových systémech. Filtr je navržen tak, aby byl integrován do plynové trubky bez potřeby dalších podpěrných konstrukcí, a jeho přírubové připojení umožňuje snadnou instalaci a demontáž. Doba životnosti a účinnost filtru závisí na kvalitě plynového média a frekvenci údržby.

Služba a provoz

Pravidelná kontrola filtru je doporučena, aby byla zajištěna pokračující výkonnost a aby byly detekovány jakékoliv známky opotřebení nebo zablokování. Filtrující médium by mělo být kontrolováno na zablokování a případně vyměněno podle pokynů výrobce. Přírubová připojení by měla být kontrolována na úniky a případně utažena. V technických datech nejsou uvedena konkrétní intervaly údržby, proto by měla být prováděna na základě výkonu systému a vizuální kontroly. V případě podezření na kontaminaci nebo snížený průtok by měl být filtr odstraněn a kontrolován nebo vyměněn.

Nejčastější otázky

Může být tento filtr použit v plynových systémech pracujících při teplotách pod -40 °C?
Ne, rozsah provozních teplot je specifikován jako -40 °C až +70 °C. Použití mimo tento rozsah není doporučeno.

Je možné vyměnit filtrující médium za jinou porozitu?
Ano, výrobce nabízí možnost 20 µm porozity po vyžádání, ale filtrující médium 10 µm je standardní pro tento model.

Může být tento filtr použit s kapalným petrolejem (LPG)?
Není uvedeno v technických datech. Ověřte kompatibilitu s LPG v technické dokumentaci výrobce.

Může být tento filtr instalován ve svislé poloze?
Ano, filtr může být instalován v jakékoliv poloze, pokud jsou přírubová připojení správně zarovnána a těsněna.
