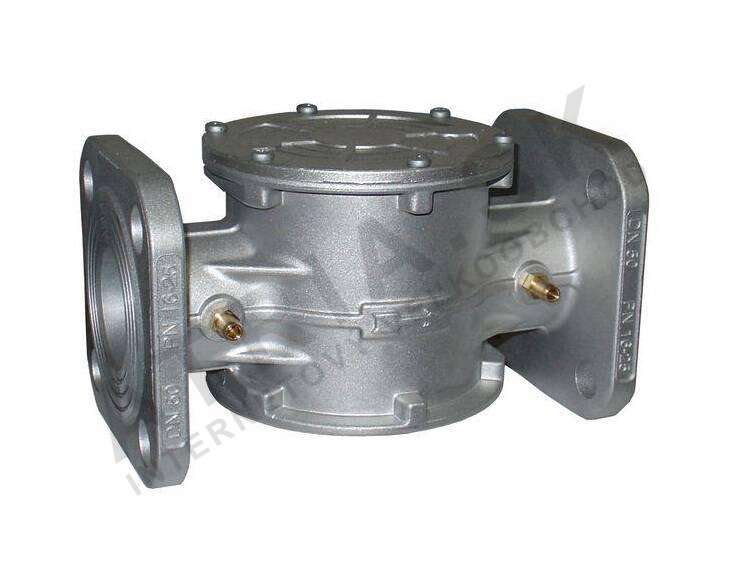

Plynový filtr - s přírubou - DN 32; PN 6; 50µm

Detailní popis produktu

Plynové filtry jsou základními komponentami v průmyslových a komerčních plynových rozvodech, zejména v kotelnicích, plynových elektrárnách a procesních plynových instalacích. Montéry a servisní technici často setkávají s těmito filtry v aplikacích s přírodním plynem, LPG a průmyslovým plynem. Jsou obvykle instalovány před citlivým zařízením, jako jsou regulační ventily, spalovací zařízení a plynoměry, aby zabránily poškození částicemi. Tato verze s přírubou umožňuje bezpečné zapojení do stávajících potrubních systémů pomocí běžných přírubových spojů.

Filtr funguje tím, že zachytává pevné částice větší než určená pórovitost filtru. Tím zabrání opotřebení a zablokování komponent v dolní části systému. Instalace by měla být provedena podle pokynů výrobce a místních předpisů, aby byla zajištěna správná orientace a těsnost. Doporučuje se pravidelná kontrola pro udržení integrity a bezpečnosti systému.

Technické parametry

Instalace a připojení

Instalujte filtr do přímé části plynové trubky, přičemž směr průtoku musí být v souladu s šipkou na těle. Přírubové připojení vyžaduje běžné příruby DN 32 s těsněním, aby byl zajištěn těsný spoj. Před instalací zkontrolujte, zda jsou povrchy přírub čisté a bez koroze. Zatímejte šrouby rovnoměrně, aby nedošlo k deformaci povrchů přírub. Běžnou chybou je nesprávná orientace, která může vést k okružnímu průtoku a snížení účinnosti filtrace.

Zkontrolujte těsnící plochu na poškození a ujistěte se, že materiál těsnění je kompatibilní s plynem, který se dopravuje. Použijte momentový klíč k zatížení šroubů podle specifikací výrobce. Po instalaci proveďte test netěsnosti schválenými metodami, jako je mydlá řešení nebo ultrazvuková detekce, aby byla potvrzena integrity systému.

Kompatibilita a příslušenství

Tento filtr je kompatibilní se standardními přírubovými potrubními systémy navrženými pro nízkotlaké plynové rozvody. Pro správné zapojení mohou být v závislosti na konfiguraci systému potřeba další komponenty, jako jsou izolační ventily, tlakoměry a průtokoměry. Příslušenství, jako jsou náhradní filtrátory a těsnící kroužky, by mělo být objednáno zvlášť pro budoucí údržbu. Filtr není uveden jako kompatibilní s nestandardními nebo vysokotlakými systémy.

Technický pozadí pro projektanty

Filtr pracuje prostřednictvím mechanické filtrace, při které pórovitý vložek zachytává zavěšené částice. Konstrukce z litiny hliníku poskytuje dobrý odolnost proti korozi a tepelnou stabilitu v rámci stanoveného rozsahu teplot. Volba stupně filtrace (50 µm) je klíčová pro vyvážení mezi zachycením částic a ztrátou tlaku. Filtr je navržen pro integraci do plynových distribučních linek, kde je řízení částic nezbytné pro ochranu měřicí techniky a zařízení v dolní části systému.

Projektanti by měli zohlednit jmenovitý tlak filtru a jeho průtokové vlastnosti při navrhování celkového systému. Kompatibilita materiálu s normou STN EN 161 zajišťuje vhodnost pro plynové aplikace podle platných evropských standardů. Dlouhodobá výkonnost závisí na pravidelné kontrole a včasném výměně filtrátu, aby byla udržována účinnost filtrace a zabráněno zablokování.

Údržba a provoz

Doporučuje se pravidelné vizuální kontroly, aby byly identifikovány známky opotřebení, koroze nebo zablokování. Výrazné zvýšení tlakového poklesu přes filtr může naznačovat potřebu čištění nebo výměny vložku. V návodu není uvedeno žádné konkrétní intervaly údržby; údržba by měla být plánována podle provozních podmínek a znečištění plynu. Před otevřením filtru k inspekci nebo údržbě vždy odpojte filtr od systému.

Při výměně filtrátu se ujistěte, že nová komponenta je správně umístěna a zabezpečena. Vyhněte se použití nadměrné síly, která by mohla poškodit tělo nebo těsnící plochy. Po znovusestavení proveďte test netěsnosti, aby byla potvrzena integrity instalace. Pravidelná údržba zajišťuje pokračující výkon systému a dodržování bezpečnostních předpisů.

Nejčastější otázky

Může být filtr FF320000B50 použit v systémech s přírodním plynem?
Ano, filtr je vhodný pro aplikace s přírodním plynem, pokud jsou provozní podmínky v souladu se specifikovanými parametry.

Jaká je maximální provozní teplota filtru?
Filtr je schválen pro provoz až do +70 °C, což ho činí vhodným pro většinu vnitřních a středně venkovních prostředí.

Je možné vyměnit filtrát?
Ano, filtrát lze vyměnit během údržby, i když návod neuvádí konkrétní postup nebo potřebné nástroje.

Může být filtr instalován do svislé trubky?
Ano, filtr lze instalovat do svislé trubky, ale musí být orientován podle směru průtoku uvedeného na těle, aby byla zajištěna správná funkce.
